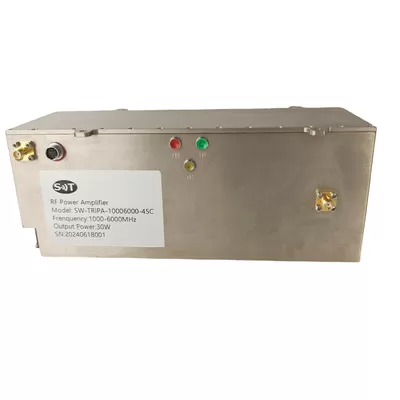

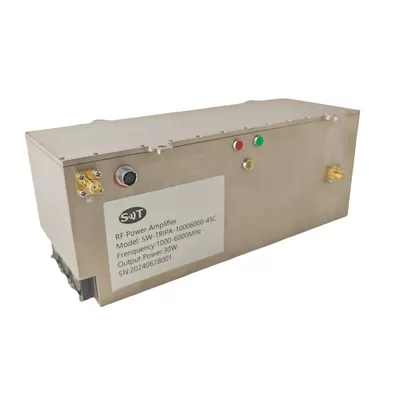

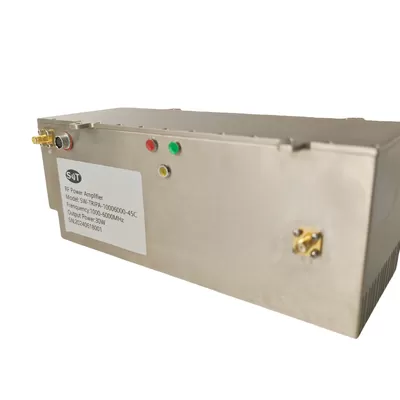

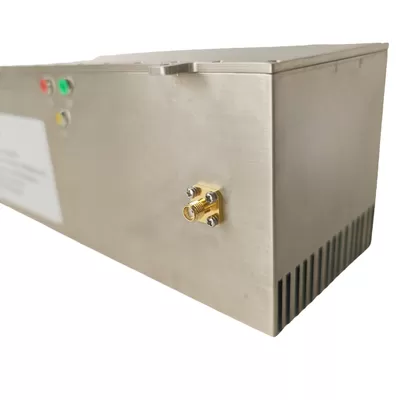

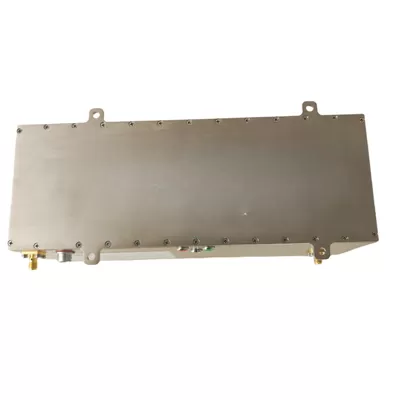

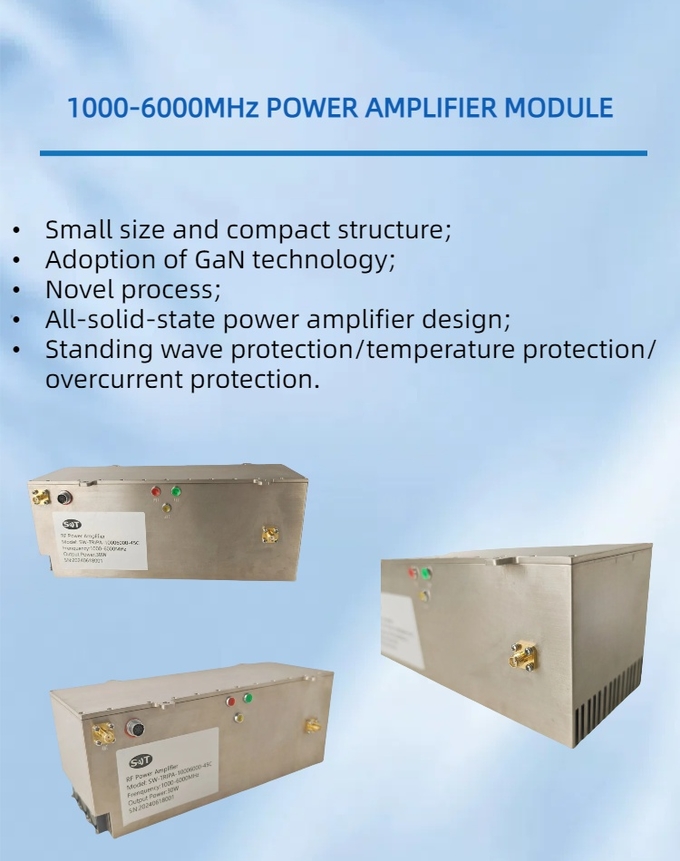

High Reliable and Stable High Efficiency 1-6GHz Tri-Band 30W RF Power Amplifier for Radar Systems and Wireless Communication
Description
The 1-6GHz 30W RF Power Amplifier is a broadband high-power amplifier suitable for various applications, including wireless communication, radar systems, electronic warfare, and signal testing. This amplifier employs advanced design technology to ensure high efficiency, high gain, and stable output power.
High Efficiency: Utilizes efficient power amplification technology to ensure high performance and low power consumption.
High Gain: Provides excellent gain performance to ensure high-quality signal amplification.
Stability: Offers outstanding frequency and temperature stability, adapting to various complex environments.
Rugged and Durable: Designed to meet industrial-grade standards, ensuring high reliability and durability.
Wireless Communication: Enhances signal transmission quality, ensuring stable and reliable communication.
Radar Systems: Improves radar signal detection capabilities, enhancing the system's detection range and accuracy.
Electronic Warfare: Provides powerful signal interference and suppression capabilities in electronic warfare systems.
Signal Testing: Used in various RF signal testing systems to ensure the accuracy and reliability of test results.
Efficient and Stable: Employs advanced amplification technology to ensure high efficiency and stability.
Broad Frequency Coverage: Covers a frequency range of 1-6GHz, suitable for various application scenarios.
Easy Integration: Compact design makes it easy to integrate into existing systems.
High Reliability: Meets industrial-grade standards, suitable for various harsh environments.
Specification
Typical performance at +28VDC +25oC, and in a 50Ω system.
| RF / ELECTRICAL | ||||
| PARAMETER | MIN | TYP. | MAX | UNIT |
| Operating Frequency Channal 1 | 1320 | 1480 | MHz | |
| Operating Frequency Channal 2 | 2170 | 2380 | MHz | |
| Operating Frequency Channal 3 | 4370 | 4630 | MHz | |
| RF INPUT Channal 1&2 | 0 | dBm | ||
| RF INPUT Channal 3 | -7 | dBm | ||
| P-1dB Power Output (High) | 45 | dBm | ||
| Power Gain Channal 1&2 | 45 | dB | ||
| Power Gain Channal 3 | 52 | dB | ||
| Power Output (Low) | 30 | dBm | ||
| Power Gain Flatness (Per Band) | ±0.75 | dB | ||
| VSWR | 2.0 | |||
| Spurious Signals | -60 | dBc | ||
| Harmonic Signals@ 40dBm | -60 | dBc | ||
| Operating Voltage | 18 | 28 | 36 | VDC |
| In-Out impedance | 50 | Ω | ||
| Efficiency @ Pout: 40~41 dBm | 30 | % | ||
| Output Filtering | Mechanical Filter (Triplexer) | |||
| Input Filtering | Spectral Input is not Clean | |||
| MECHANICAL | ||
| PARAMETER | VALUE | UNIT |
| Dimensions (L x W x H) | 228×113×89.5 | mm |
| RF Connectors (Input / Output) | SMA-Female, 50 ohms | -- |
| DC /Control Connector | 6 Pin (MS27473E8B35P) | -- |
| Cooling | Heat dissipation with the cooling system | |
| Mounting | 3-4 Thru Hole | -- |
| Weight | ≤2 | kg |
| Laser Printer Connector | PWR /RF in /ANT | |
| Laser Printer LED | ANT/PWR/AMP | |
| Case | Aluminum (ENP) | |
| ENVIRONMENTAL / PROTECTIONS | |||
| PARAMETER | MIN | MAX | UNIT |
| Operating Temp. (Housing Temp.) | -30 | +55 | °C |
| Humidity Range | 0-95 | % | |
| Reverse Voltage Protection | Yes | ||
| Antenna Disconnect Protection | Yes (Isolator or Coupler) | ||
| Overheat Protection | Yes ( Fan & Heat sink & AMP Off+80 °C) | ||
| Current Protection | Hot Swap | ||
| Configure Interface | serial port:RS485 (Band, Pout (High/Low)) | ||
| Report Parameter | BW, AMP mode (High/Low), VSWR, SySTime, Temp, PWR Detect | ||
| Monitor Power Supply | Yes (Red LED & serial port:RS485) | ||
| Monitor Output Power Detection | Yes (Green LED (>4watt)& RS485) | ||
| Monitor VSWR | Yes (Yellow LED & RS485) | ||
| Mechanical Shock | 6g ,llms ,10 Times ,3 axis ,2 Direct | ||
| Vibration Frequency | 5 to 2000 Hz ,15 min .3g ,3 axis .2 Direct | ||
| Enclosure Class | IP67 | ||
| INPUT/OUTPUT PINS | ||
| AMPLIFIER CONNECTOR TYPE: | MS27473E8B35P | |
| TRIAD CABLE PART NUMBER: | -- | |
| PIN NUMBER | LABEL | DESCRIPTION |
| 1 | VDD | +28V |
| 2 | GND | GND |
| 3 | NC | NC |
| 4 | RS485A | serial port:RS485 (Band, Pout (High/Low)) |
| 5 | RS485B | |
| 6 | GND | GND |
Nanjing Shinewave Technology Co., Ltd..é criada no ano de 2008,e S uma empresa especializada na pesquisa e desenvolvimento, produção e vendas de RF microondas ativo, componentes passivos e subsistemas. Com base na equipe de pesquisa acadêmica da Universidade de Nanjing de Aeronáutica e Astronáutica, nossa empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com talentos de doutor e mestrado, e constantemente atrai talentos proeminentes na indústria e estudantes proeminentes de universidades famosas para expandir a equipe.
Nossa empresa tem cerca de 20 patentes de invenção autorizadas na antena reconfigurável ativa, passiva do comutador de fase do dispositivo, etc. Os campos de aplicação estão relacionados a contramedidas eletrônicas de radar, aeroespacial, navegação e outros campos militares. Ao mesmo tempo, também é amplamente utilizado em comunicação de microondas, comunicação móvel e outros produtos do mercado civil, cobrindo componentes e antenas de dispositivos de microondas RF, entre os quais, produtos ativos incluem amplificador de potência de microondas de estado sólido de alta potência, módulo transceptor de amplificador de baixo ruído, conversor de frequência para cima e para baixo, fonte de frequência, etc. Os produtos passivos incluem filtro de microondas, divisor de potência duplexador, acoplador, sintetizador de potência, etc. Os produtos de antena são baseados principalmente em várias antenas de chifre de alto ganho, que cobre VHF, UHF, L-banda, S-banda, C-banda, X-banda, Ku banda e assim por diante.
Nossa empresa está localizada na bela capital antiga de seis dinastias, em Nanjing Yuhuatai District Big Data Industrial Base. Para atender às necessidades especiais dos clientes e requisitos de índice mais elevados, além dos produtos padrão, também fornecemos aos clientes métodos de desenvolvimento de produtos personalizados, dedicados a fornecer aos clientes produtos e serviços rápidos e de alta qualidade.
1.As nossas vantagens
Contando com a equipe de pesquisa acadêmica de universidades famosas, a empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com doutorado e mestrado' s talentos de graduação, e continua a absorver excelentes talentos na indústria e estudantes proeminentes de universidades famosas para fortalecer a equipe. A empresa possui cerca de vinte patentes de invenção autorizadas em dispositivos de microondas, circuitos e antenas. O campo de aplicação envolve radar, contramedidas eletrônicas, aeroespacial e aviação.
2.Sobre a Personalização
Nós podemos personalizar de acordo com o cliente' s requisitos, basta dizer-nos a frequência, ganho, poder.
3.Sobre o Tempo de Entrega
Os produtos personalizados são normalmente 4-6 semanas, se em estoque 1-2 semanas podem ser enviados.
4.Como a qualidade é garantida
1）Controle de qualidade: Testando rigorosamente matérias-primas e o processo de produção para atender aos padrões.
2）Testes de desempenho: realização de testes ambientais e de funcionalidade para verificar a saída de potência e outras métricas-chave.
3）Garantia e suporte: Fornecer um período de garantia e suporte técnico para resolver problemas durante o uso.
4）Auditorias de fábrica: Realizando regularmente auditorias de qualidade internas e de terceiros.
5.Método de entrega
Se você tem seu próprio remetente de frete, nós podemos enviar para o seu remetente de frete designado, se não, nós podemos escolher a maneira mais conveniente de entrega, tais como DHL, Fedex, frete aéreo, frete marítimo.
6.Método de pagamento
L/C, D/A, D/P, T/T, Western union, Moneygram, Paypal, Alipay, Banco.
