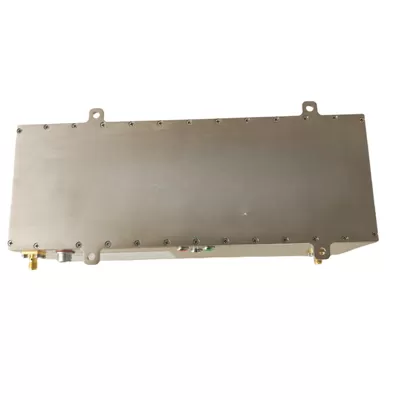

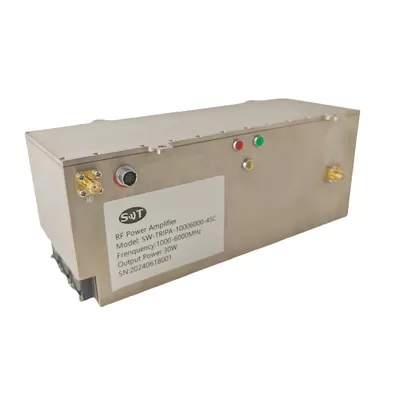

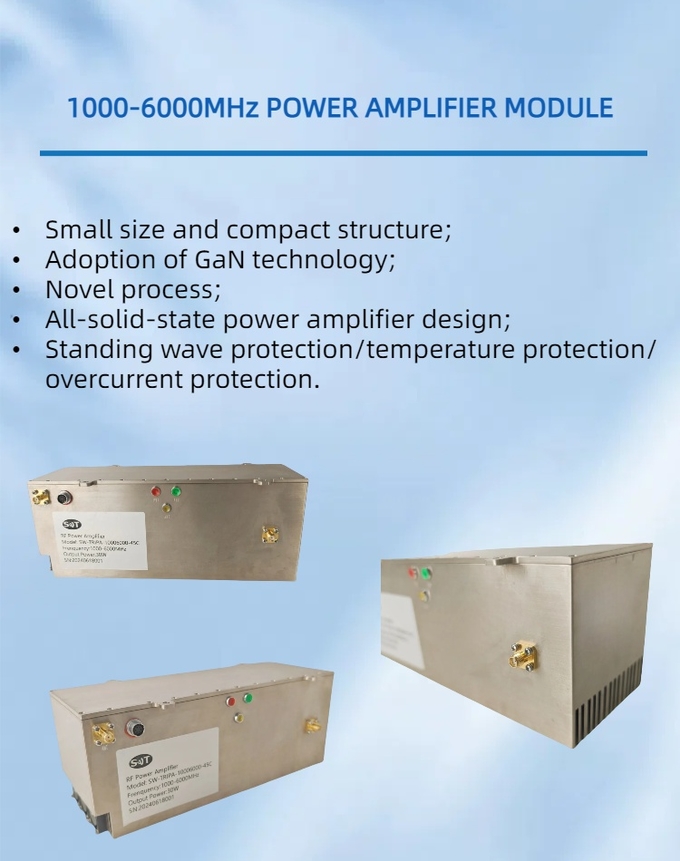

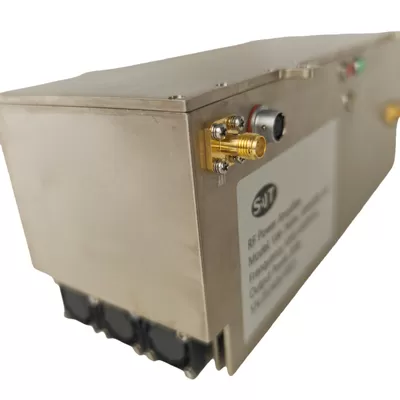

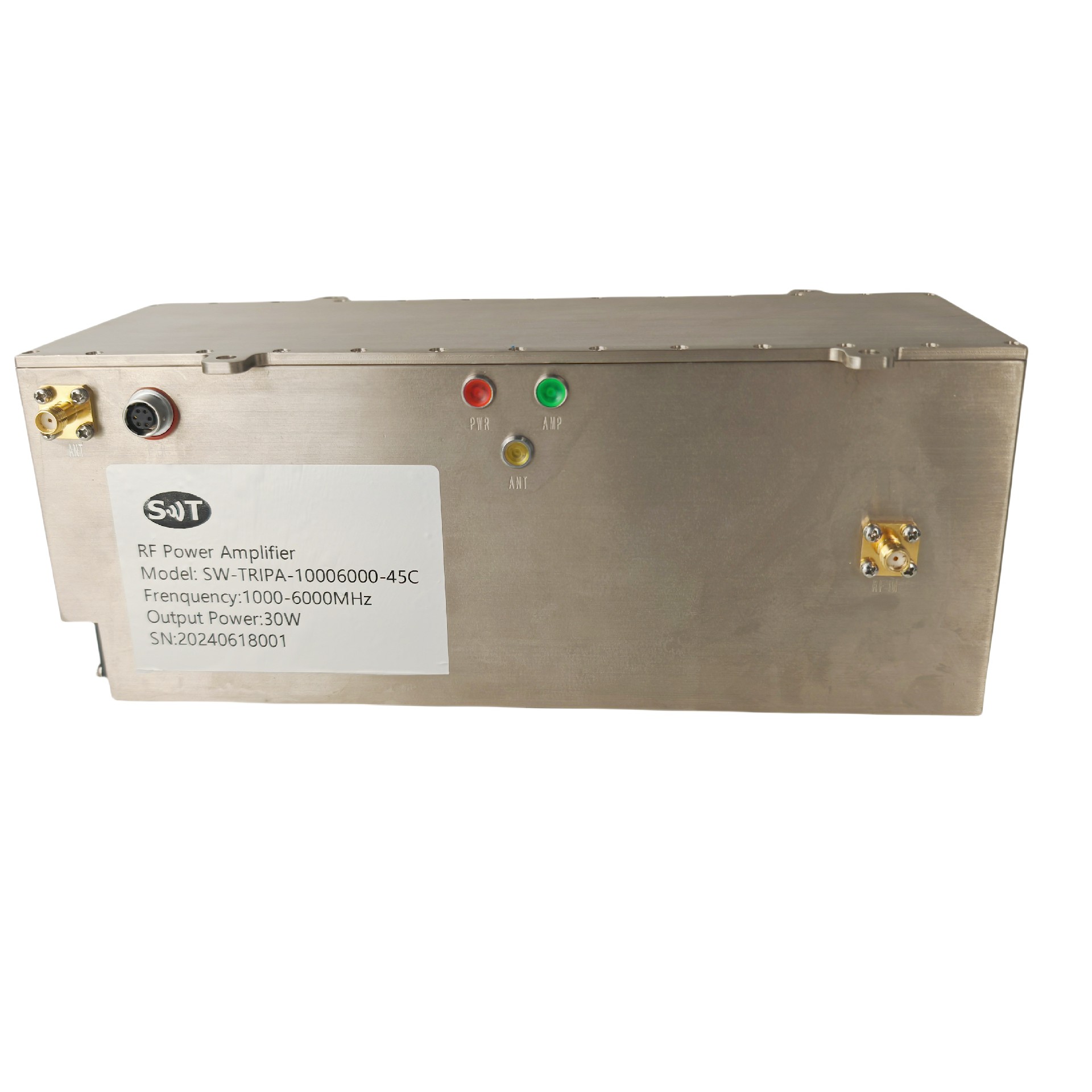

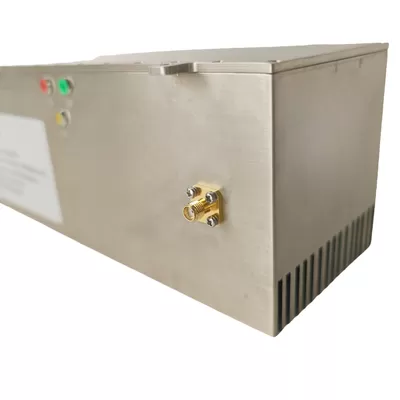

High Reliable and Stable High Efficiency 1-6GHz Tri-Band 30W RF Power Amplifier for Radar Systems and Wireless Communication
Description
The 1-6GHz 30W RF Power Amplifier is a broadband high-power amplifier suitable for various applications, including wireless communication, radar systems, electronic warfare, and signal testing. This amplifier employs advanced design technology to ensure high efficiency, high gain, and stable output power.
High Efficiency: Utilizes efficient power amplification technology to ensure high performance and low power consumption.
High Gain: Provides excellent gain performance to ensure high-quality signal amplification.
Stability: Offers outstanding frequency and temperature stability, adapting to various complex environments.
Rugged and Durable: Designed to meet industrial-grade standards, ensuring high reliability and durability.
Wireless Communication: Enhances signal transmission quality, ensuring stable and reliable communication.
Radar Systems: Improves radar signal detection capabilities, enhancing the system's detection range and accuracy.
Electronic Warfare: Provides powerful signal interference and suppression capabilities in electronic warfare systems.
Signal Testing: Used in various RF signal testing systems to ensure the accuracy and reliability of test results.
Efficient and Stable: Employs advanced amplification technology to ensure high efficiency and stability.
Broad Frequency Coverage: Covers a frequency range of 1-6GHz, suitable for various application scenarios.
Easy Integration: Compact design makes it easy to integrate into existing systems.
High Reliability: Meets industrial-grade standards, suitable for various harsh environments.
Specification
Typical performance at +28VDC +25oC, and in a 50Ω system.
| RF / ELECTRICAL | ||||
| PARAMETER | MIN | TYP. | MAX | UNIT |
| Operating Frequency Channal 1 | 1320 | 1480 | MHz | |
| Operating Frequency Channal 2 | 2170 | 2380 | MHz | |
| Operating Frequency Channal 3 | 4370 | 4630 | MHz | |
| RF INPUT Channal 1&2 | 0 | dBm | ||
| RF INPUT Channal 3 | -7 | dBm | ||
| P-1dB Power Output (High) | 45 | dBm | ||
| Power Gain Channal 1&2 | 45 | dB | ||
| Power Gain Channal 3 | 52 | dB | ||
| Power Output (Low) | 30 | dBm | ||
| Power Gain Flatness (Per Band) | ±0.75 | dB | ||
| VSWR | 2.0 | |||
| Spurious Signals | -60 | dBc | ||
| Harmonic Signals@ 40dBm | -60 | dBc | ||
| Operating Voltage | 18 | 28 | 36 | VDC |
| In-Out impedance | 50 | Ω | ||
| Efficiency @ Pout: 40~41 dBm | 30 | % | ||
| Output Filtering | Mechanical Filter (Triplexer) | |||
| Input Filtering | Spectral Input is not Clean | |||
| MECHANICAL | ||
| PARAMETER | VALUE | UNIT |
| Dimensions (L x W x H) | 228×113×89.5 | mm |
| RF Connectors (Input / Output) | SMA-Female, 50 ohms | -- |
| DC /Control Connector | 6 Pin (MS27473E8B35P) | -- |
| Cooling | Heat dissipation with the cooling system | |
| Mounting | 3-4 Thru Hole | -- |
| Weight | ≤2 | kg |
| Laser Printer Connector | PWR /RF in /ANT | |
| Laser Printer LED | ANT/PWR/AMP | |
| Case | Aluminum (ENP) | |
| ENVIRONMENTAL / PROTECTIONS | |||
| PARAMETER | MIN | MAX | UNIT |
| Operating Temp. (Housing Temp.) | -30 | +55 | °C |
| Humidity Range | 0-95 | % | |
| Reverse Voltage Protection | Yes | ||
| Antenna Disconnect Protection | Yes (Isolator or Coupler) | ||
| Overheat Protection | Yes ( Fan & Heat sink & AMP Off+80 °C) | ||
| Current Protection | Hot Swap | ||
| Configure Interface | serial port:RS485 (Band, Pout (High/Low)) | ||
| Report Parameter | BW, AMP mode (High/Low), VSWR, SySTime, Temp, PWR Detect | ||
| Monitor Power Supply | Yes (Red LED & serial port:RS485) | ||
| Monitor Output Power Detection | Yes (Green LED (>4watt)& RS485) | ||
| Monitor VSWR | Yes (Yellow LED & RS485) | ||
| Mechanical Shock | 6g ,llms ,10 Times ,3 axis ,2 Direct | ||
| Vibration Frequency | 5 to 2000 Hz ,15 min .3g ,3 axis .2 Direct | ||
| Enclosure Class | IP67 | ||
| INPUT/OUTPUT PINS | ||
| AMPLIFIER CONNECTOR TYPE: | MS27473E8B35P | |
| TRIAD CABLE PART NUMBER: | -- | |
| PIN NUMBER | LABEL | DESCRIPTION |
| 1 | VDD | +28V |
| 2 | GND | GND |
| 3 | NC | NC |
| 4 | RS485A | serial port:RS485 (Band, Pout (High/Low)) |
| 5 | RS485B | |
| 6 | GND | GND |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
