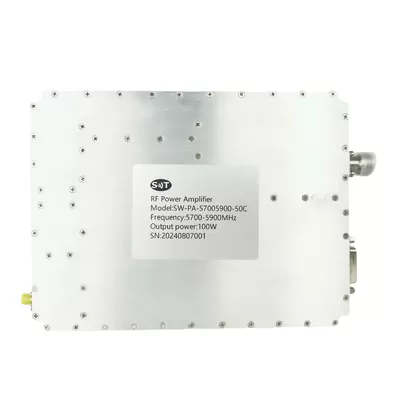

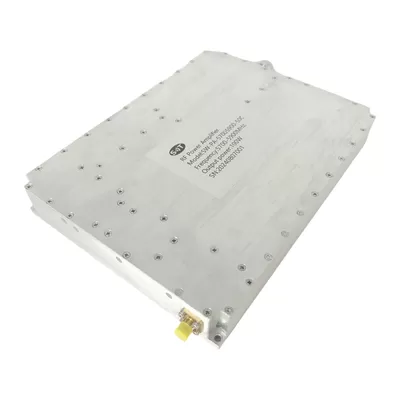

High Performance Wide Band Low Noise Solution 5700-5900MHz 100W Rf Amplifier For Wireless Communication
The 5700-5900MHz 100W RF Power Amplifier is a highly efficient and stable RF amplifier, which is mainly used in wireless communication, radar system and satellite communication applications. With excellent gain and power output, this product can meet the demand for high performance signal amplification in modern communication systems.
Main Features
Wide bandwidth support: covering 5700MHz to 5900MHz band, adapting to a variety of wireless standards (e.g. Wi-Fi 6E, 5G NR, etc.).
High power output: capable of stable output of 100W, suitable for long-distance signal transmission.
Low noise performance: designed with low noise components to ensure high signal quality, suitable for sensitive communication systems.
Excellent heat dissipation design: Built-in high efficient heat dissipation system can maintain a stable working temperature under high power output.
Application Areas
Wireless communication: suitable for base stations, access points and other equipment, supporting high-capacity data transmission.
Radar system: widely used in ground and air radar to improve detection and positioning capabilities.
Satellite communication: Signal amplification in satellite ground stations and inside satellites to ensure high-quality communication links.
Scientific research experiment: used for high-frequency signal research and experiment, providing stable signal source for laboratory.
Conclusion
5700-5900MHz 100W RF power amplifier has become an indispensable and important component in modern communication systems due to its high power, high gain and low noise performance. Whether in wireless, radar or satellite communications, this product provides excellent performance and stability for a wide range of applications.
Specification
Typical performance at +28VDC +25oC, and in a 50Ω system.
| RF / ELECTRICAL | ||||
| PARAMETER | MIN | TYP. | MAX | UNIT |
| Operating Frequency | 5700 | 5900 | MHz | |
| RF INPUT | 0 | dBm | ||
| P-sat Power Output | 50 | dBm | ||
| Power Gain | 50 | dB | ||
| Power Gain Flatness | ±1 | dB | ||
| Harmonic Signals | -30 | dBc | ||
| Input VSWR | 1.5 | 2 | ||
| Operating Voltage | 28 | VDC | ||
| Currents | 8 | A | ||
| In-Out impedance | 50 | Ω | ||
| MECHANICAL | ||
| PARAMETER | VALUE | UNIT |
| Dimensions (L x W x H) | 162*90*23 | mm |

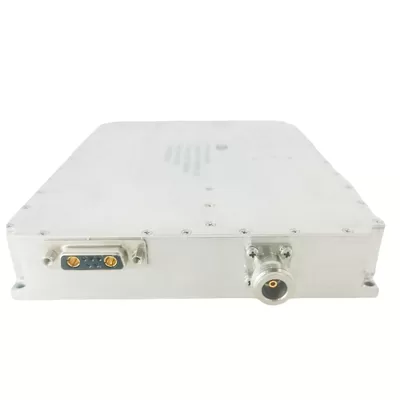

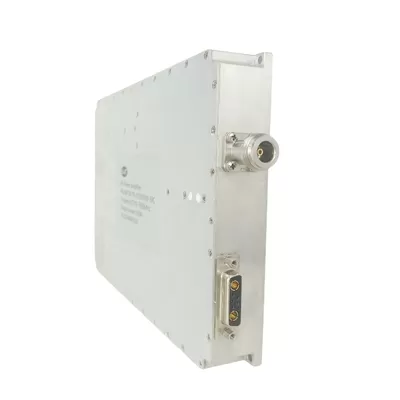

| RF Connectors (Input / Output) | SMA- KFD/ SMA- KFD | -- |
| DC / Control Connector | DB9 | -- |
| Cooling | Consider heat dissipation with the system | -- |
| Mounting | 3-4 Thru Hole | -- |
| Weight | ≤1.5 | kg |
| ENVIRONMENTAL / PROTECTIONS | |||
| PARAMETER | MIN | MAX | UNIT |
| Operating Temp. (Housing Temp.) | -20 | +55 | °C |
| Humidity Range | 0-100 | % | |
| PA Baseplate Shutoff Temperature | + 85 | °C | |
| INPUT/OUTPUT PINS | |||
| AMPLIFIER CONNECTOR TYPE: | DB9 | ||
| TRIAD CABLE PART NUMBER: | -- | ||
| PIN NUMBER | LABEL | DESCRIPTION | |
| 1-2 | +VDC | +28V | |
| 3 | GND | Ground | |
| 4 | NC | NC | |
| 5 | Amp Enable | Disable: TTL "Low", Enable : TTL "High" (Low : 0~0.5V, High : 2.5~5V) | |
| 6 | GND | Ground | |
| 7 | FWD | Forward Power Detection ( P(dBm) = -42.8 U(V) +70.5 ) | |
| 8 | REV | Reverse Power Detection ( P(dBm) = -42.8 U(V) +70.5 ) | |
| 9 | GND | Ground | |
