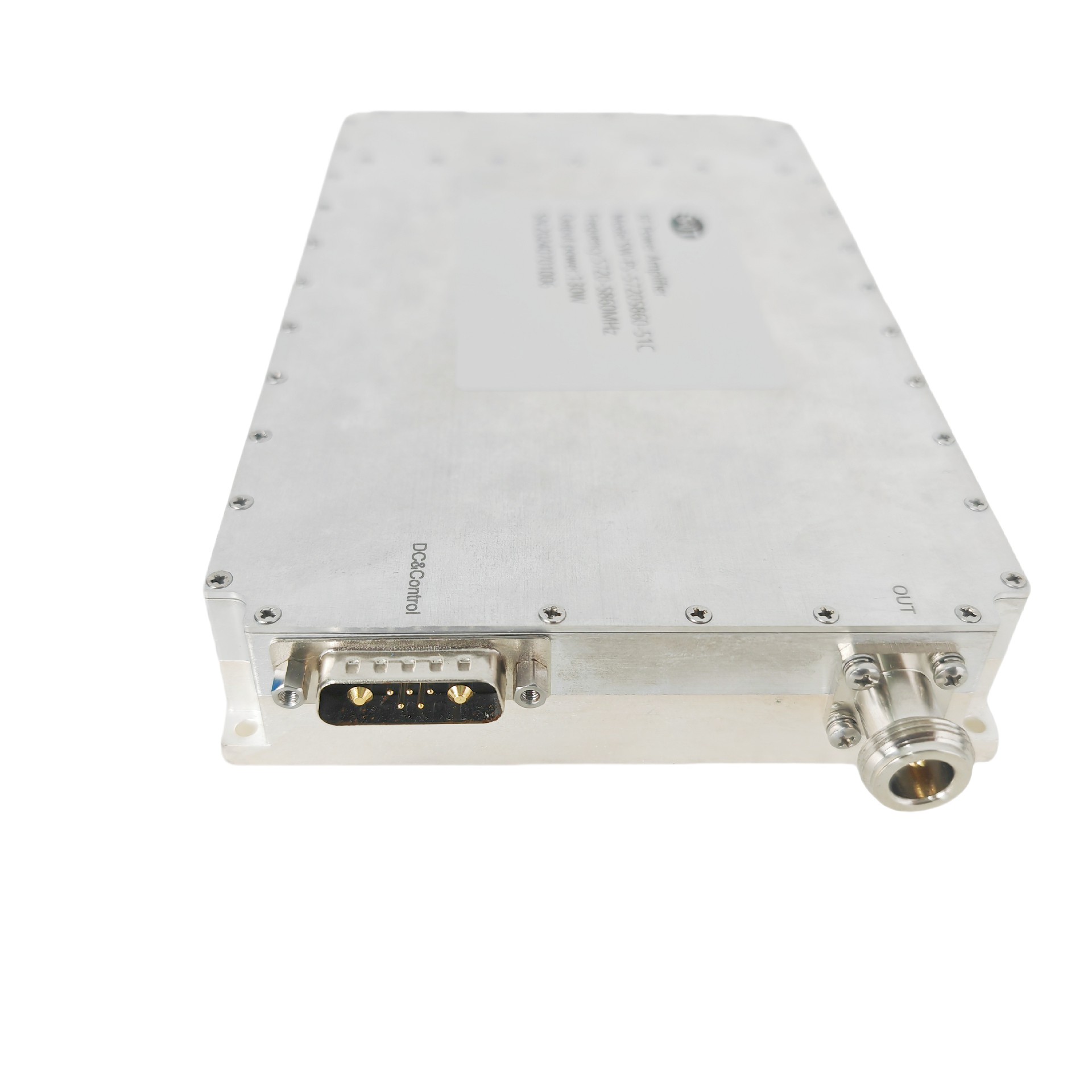

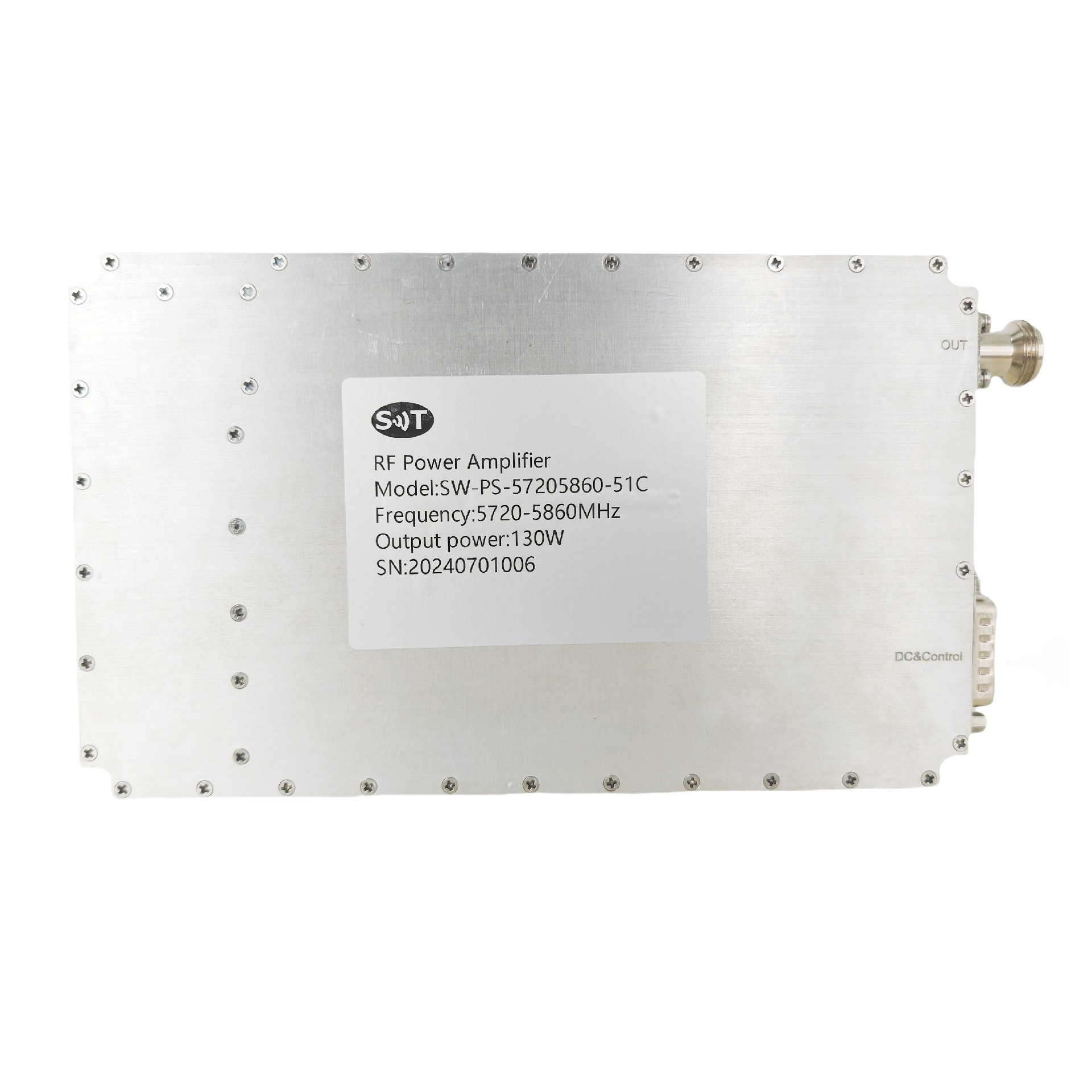

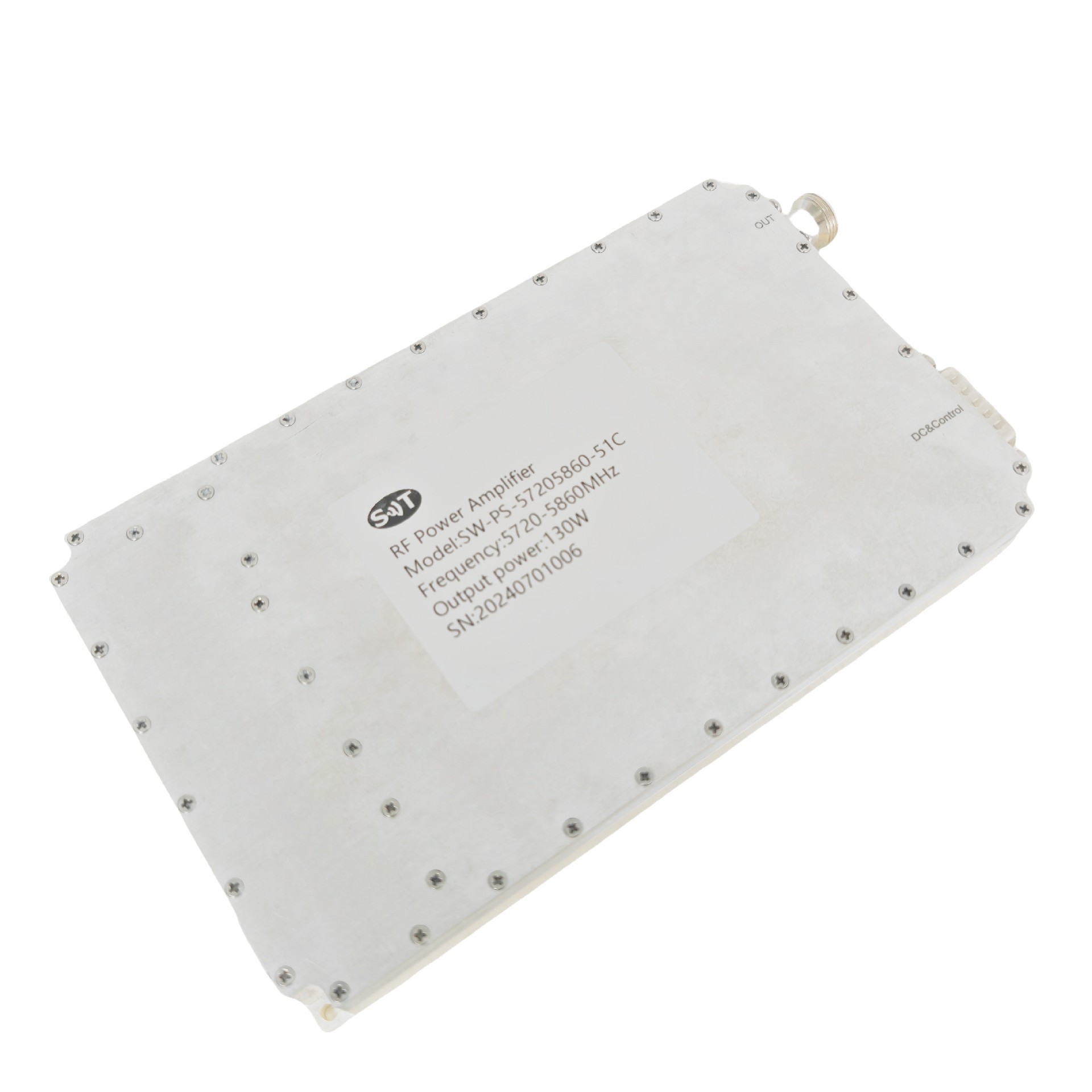

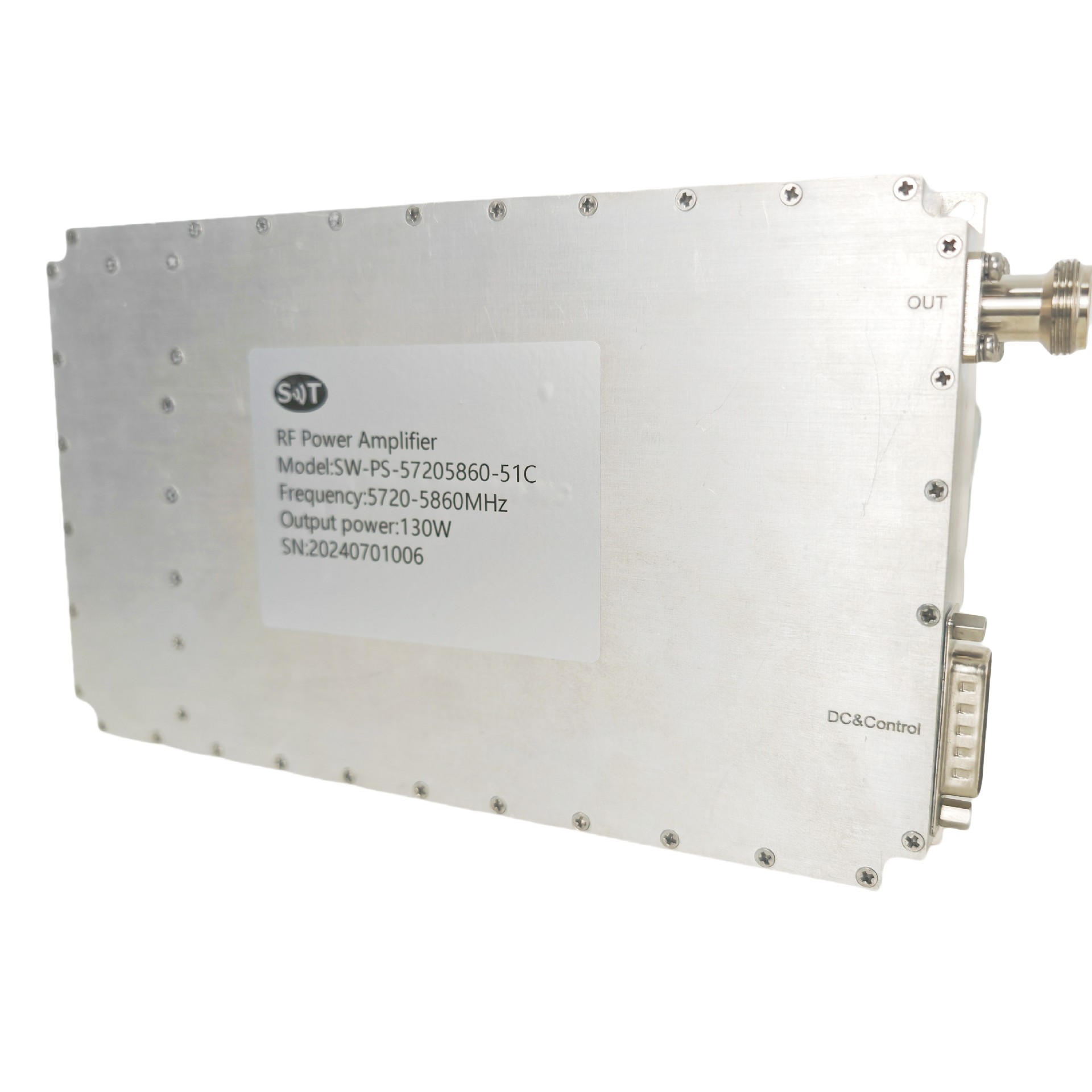

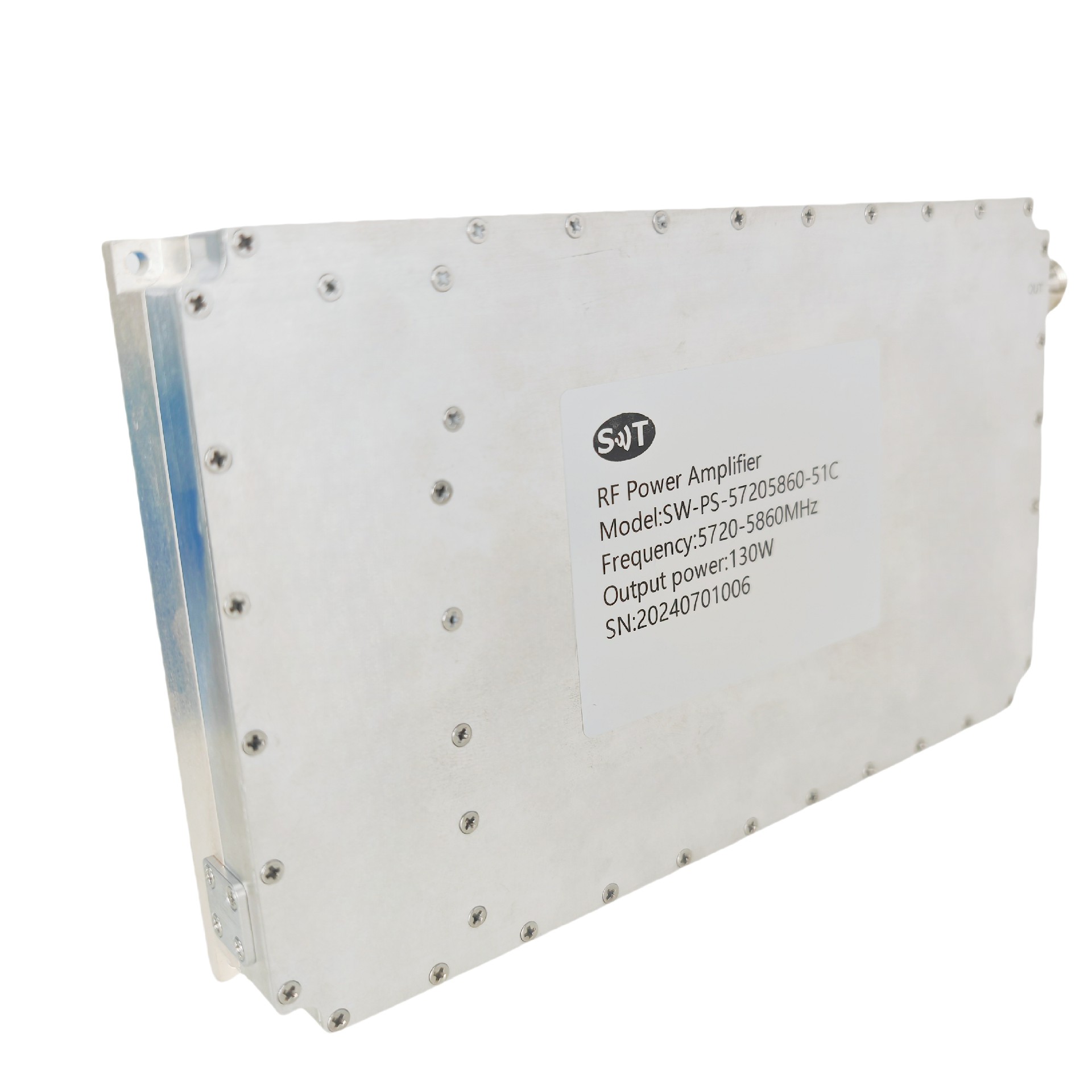

Customized C Band 5720-5860MHz High Power Output 130W RF Power Amplifier for Medical (ISM) Devices
The 5720-5860MHz RF power amplifier is specifically designed for C-band wireless applications, covering the 5720-5860MHz frequency range with an output power of up to 130W. It is suitable for wireless communication, industrial, scientific, and medical (ISM) devices, as well as other C-band related applications. This amplifier offers high gain, linearity, and efficiency, ensuring stable high-performance output under various complex operating conditions while maintaining signal quality and reliability.
Key Features:
Wide Frequency Coverage: Supports the 5720-5860MHz frequency range, ideal for C-band wireless communication and related applications.
High Power Output: Delivers 130W of output power, suitable for scenarios requiring strong signal transmission.
High Gain and Linearity: Maintains low distortion and high efficiency during amplification, ensuring signal integrity and accuracy.
High Reliability: Rugged and durable design, capable of operating under harsh conditions, ensuring long-term stable performance.
This amplifier is a key component in high-performance communication and industrial systems, providing excellent signal amplification, especially for applications requiring high-power output in wireless communication and industrial environments.
Specification
Typical performance at +24VDC +25oC,and in a 50Ω system.
| RF / ELECTRICAL | |||||
| PARAMETER | MIN | TYP. | MAX | UNIT | |
| Operating Frequency | 5720 | 5860 | MHz | ||
| P-Sat Power Output | 51 | dBm | |||
| Power Gain Flatness | ±1 | dB | |||
| Operating Voltage | 20 | 24 | 30 | VDC | |
| Gain Adjust Range | 31 | ||||
| Gain Adjust Step | 1 | ||||
| Gain Adjustment Linearity | ±1 | ||||
| Power current | 18 | A | |||
| Spurious Signals | -60 | dBc | |||
| Harmonic Signals | -20 | dBc | |||
| MECHANICAL | ||
| PARAMETER | VALUE | UNIT |
| Dimensions (Lx W x H) | 200×150×30 | mm |
| RF Connectors (Input / Output) | N-female | -- |
| DC / Control Connector | D-SUB 7W2 | -- |
| Cooling | Baseplate Conduction - Optional Heatsink Available | -- |
| Mounting | 3-8 Thru Hole | -- |
| Weight | ≤3 | kg |
| ENVIRONMENTAL / PROTECTIONS | |||
| PARAMETER | MIN | MAX | UNIT |
| Operating Temp. (Housing Temp.) | -40 | +60 | °C |
| Storage Temperature | -55 | +85 | |
| Humidity Range | 0-100 | % | |
| Max RF Input | +5 | dBm | |
| PA Baseplate Shutoff Temperature | + 85 | °C | |
| INPUT/OUTPUT PINS | ||
| AMPLIFIER CONNECTOR TYPE: | D-SUB 7W2 | |
| TRIAD CABLE PART NUMBER: | -- | |
| PIN NUMBER | LABEL | DESCRIPTION |
| 1 | +VDC | +24V |
| 2 | GND | Ground |
| 3 | NC | NC |
| 4 | GND | Ground |
| 5 | 485A | |
| 6 | 485B | |
| 7 | GND | Ground |
Nanjing Shinewave Technology Co., Ltd..é criada no ano de 2008,e S uma empresa especializada na pesquisa e desenvolvimento, produção e vendas de RF microondas ativo, componentes passivos e subsistemas. Com base na equipe de pesquisa acadêmica da Universidade de Nanjing de Aeronáutica e Astronáutica, nossa empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com talentos de doutor e mestrado, e constantemente atrai talentos proeminentes na indústria e estudantes proeminentes de universidades famosas para expandir a equipe.
Nossa empresa tem cerca de 20 patentes de invenção autorizadas na antena reconfigurável ativa, passiva do comutador de fase do dispositivo, etc. Os campos de aplicação estão relacionados a contramedidas eletrônicas de radar, aeroespacial, navegação e outros campos militares. Ao mesmo tempo, também é amplamente utilizado em comunicação de microondas, comunicação móvel e outros produtos do mercado civil, cobrindo componentes e antenas de dispositivos de microondas RF, entre os quais, produtos ativos incluem amplificador de potência de microondas de estado sólido de alta potência, módulo transceptor de amplificador de baixo ruído, conversor de frequência para cima e para baixo, fonte de frequência, etc. Os produtos passivos incluem filtro de microondas, divisor de potência duplexador, acoplador, sintetizador de potência, etc. Os produtos de antena são baseados principalmente em várias antenas de chifre de alto ganho, que cobre VHF, UHF, L-banda, S-banda, C-banda, X-banda, Ku banda e assim por diante.
Nossa empresa está localizada na bela capital antiga de seis dinastias, em Nanjing Yuhuatai District Big Data Industrial Base. Para atender às necessidades especiais dos clientes e requisitos de índice mais elevados, além dos produtos padrão, também fornecemos aos clientes métodos de desenvolvimento de produtos personalizados, dedicados a fornecer aos clientes produtos e serviços rápidos e de alta qualidade.
1.As nossas vantagens
Contando com a equipe de pesquisa acadêmica de universidades famosas, a empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com doutorado e mestrado' s talentos de graduação, e continua a absorver excelentes talentos na indústria e estudantes proeminentes de universidades famosas para fortalecer a equipe. A empresa possui cerca de vinte patentes de invenção autorizadas em dispositivos de microondas, circuitos e antenas. O campo de aplicação envolve radar, contramedidas eletrônicas, aeroespacial e aviação.
2.Sobre a Personalização
Nós podemos personalizar de acordo com o cliente' s requisitos, basta dizer-nos a frequência, ganho, poder.
3.Sobre o Tempo de Entrega
Os produtos personalizados são normalmente 4-6 semanas, se em estoque 1-2 semanas podem ser enviados.
4.Como a qualidade é garantida
1）Controle de qualidade: Testando rigorosamente matérias-primas e o processo de produção para atender aos padrões.
2）Testes de desempenho: realização de testes ambientais e de funcionalidade para verificar a saída de potência e outras métricas-chave.
3）Garantia e suporte: Fornecer um período de garantia e suporte técnico para resolver problemas durante o uso.
4）Auditorias de fábrica: Realizando regularmente auditorias de qualidade internas e de terceiros.
5.Método de entrega
Se você tem seu próprio remetente de frete, nós podemos enviar para o seu remetente de frete designado, se não, nós podemos escolher a maneira mais conveniente de entrega, tais como DHL, Fedex, frete aéreo, frete marítimo.
6.Método de pagamento
L/C, D/A, D/P, T/T, Western union, Moneygram, Paypal, Alipay, Banco.
