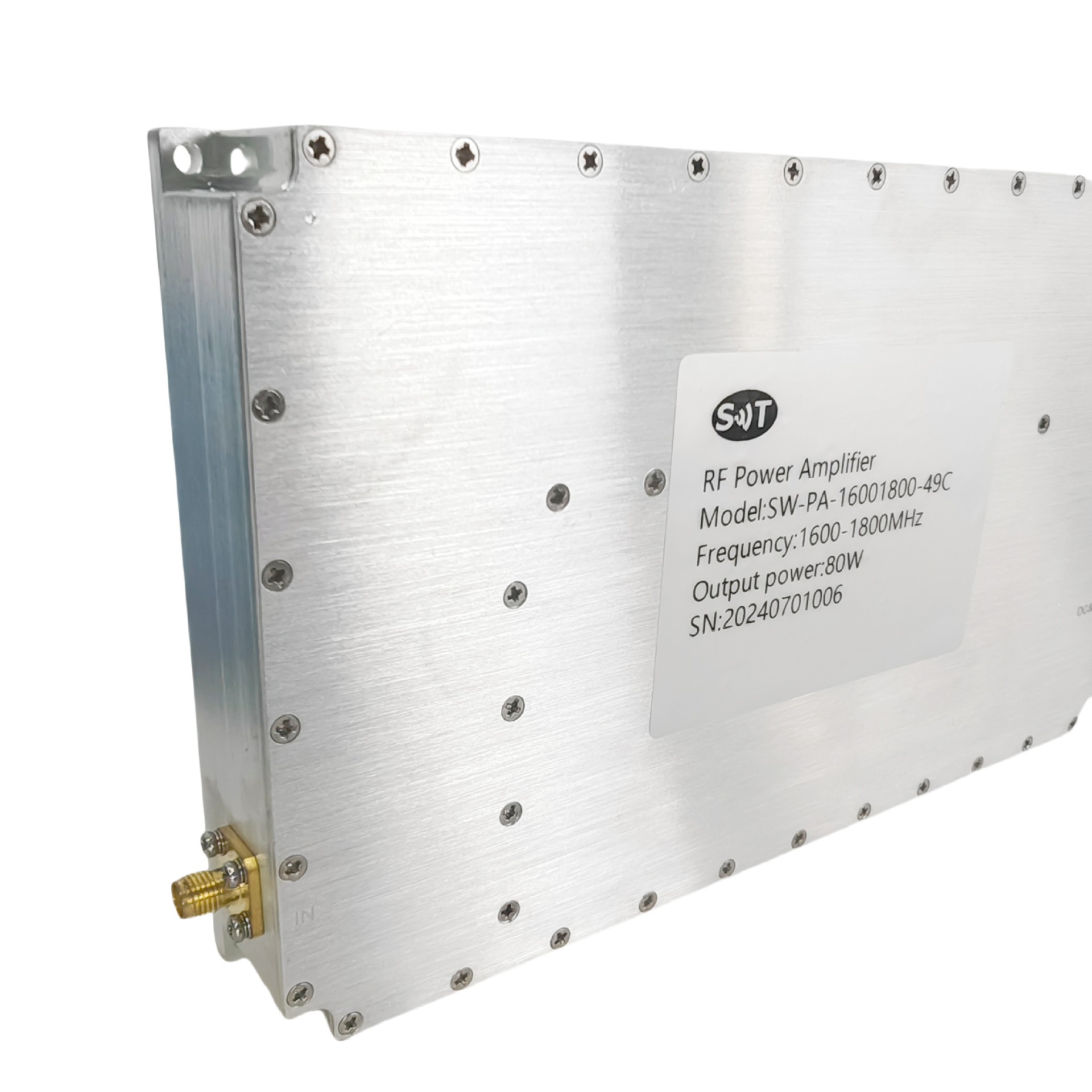

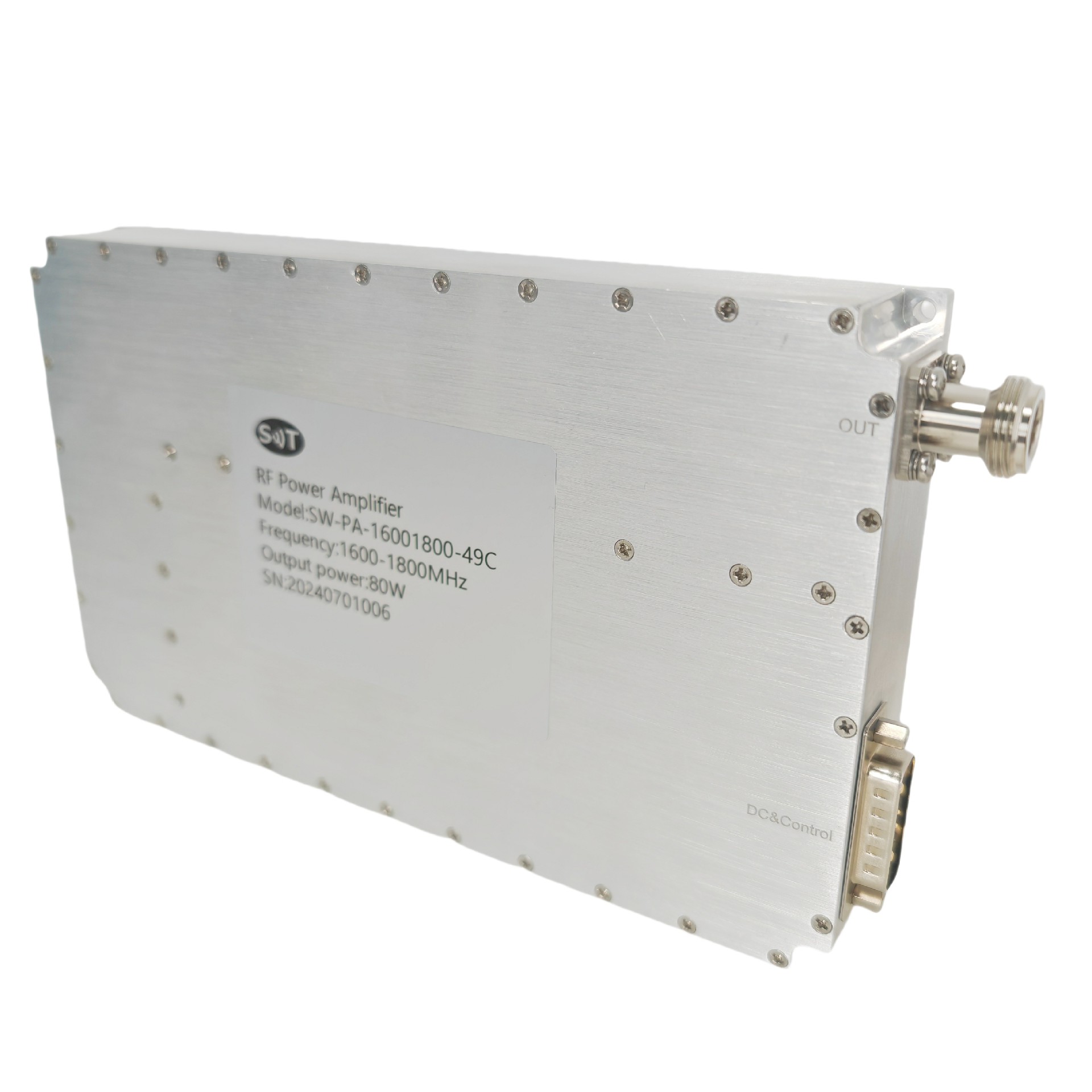

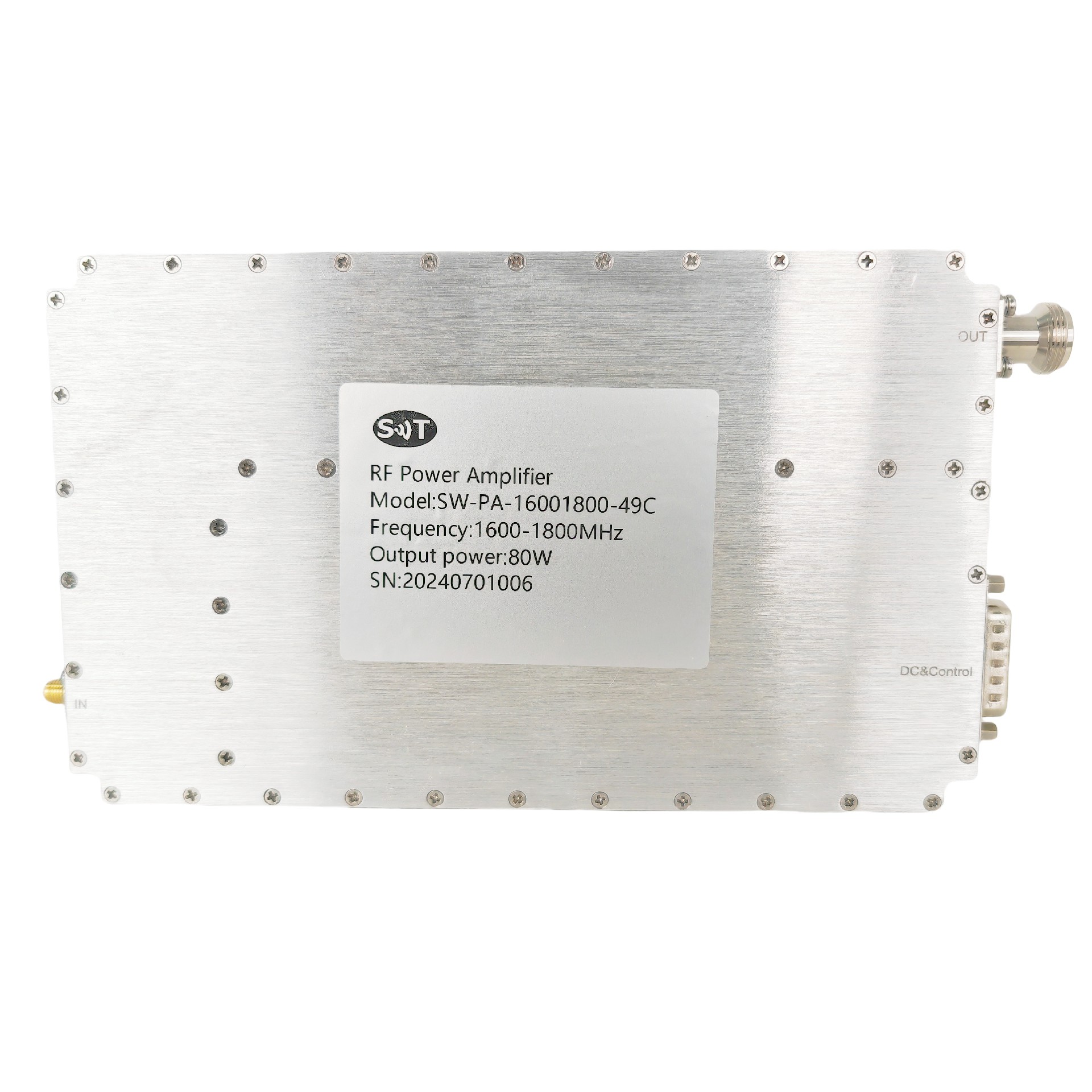

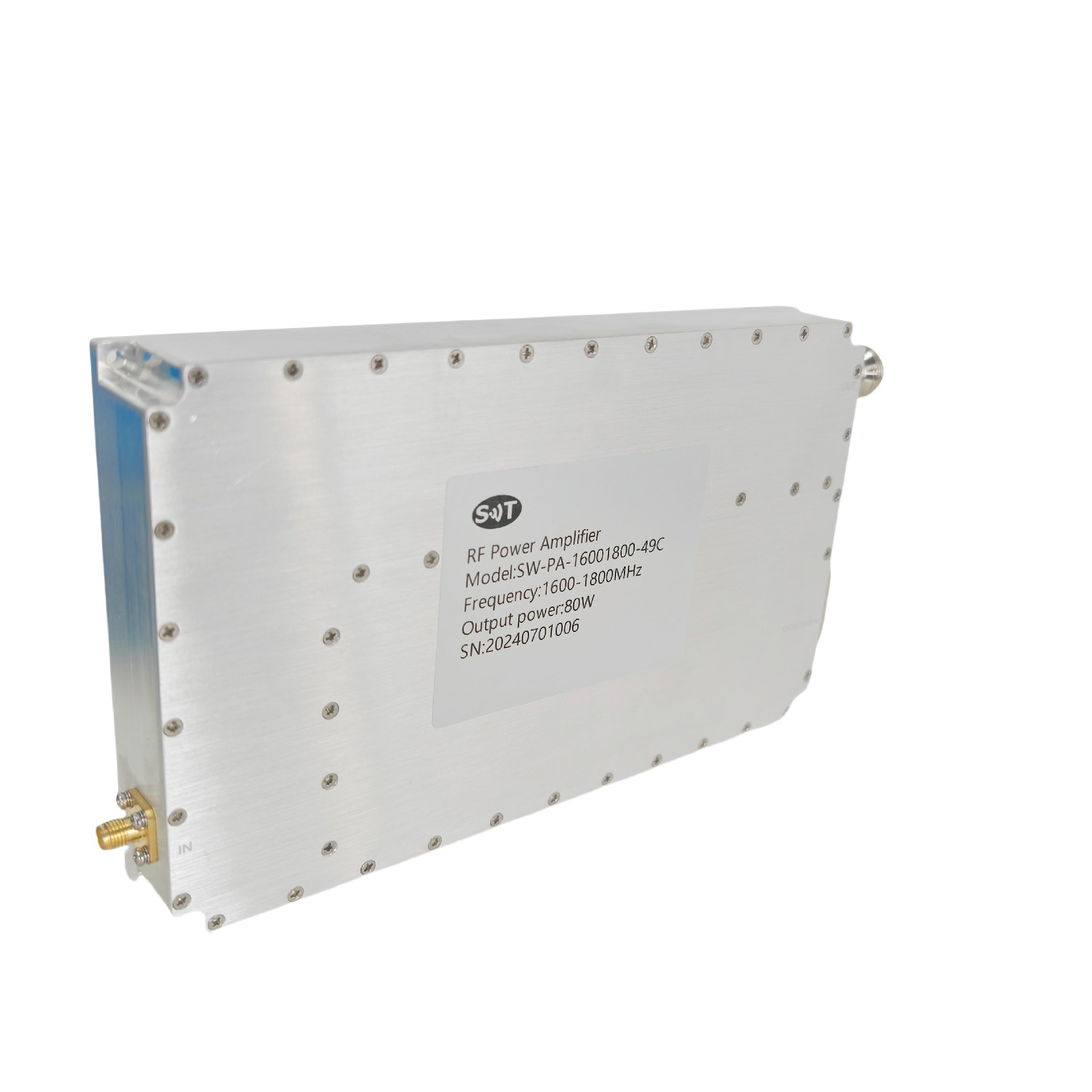

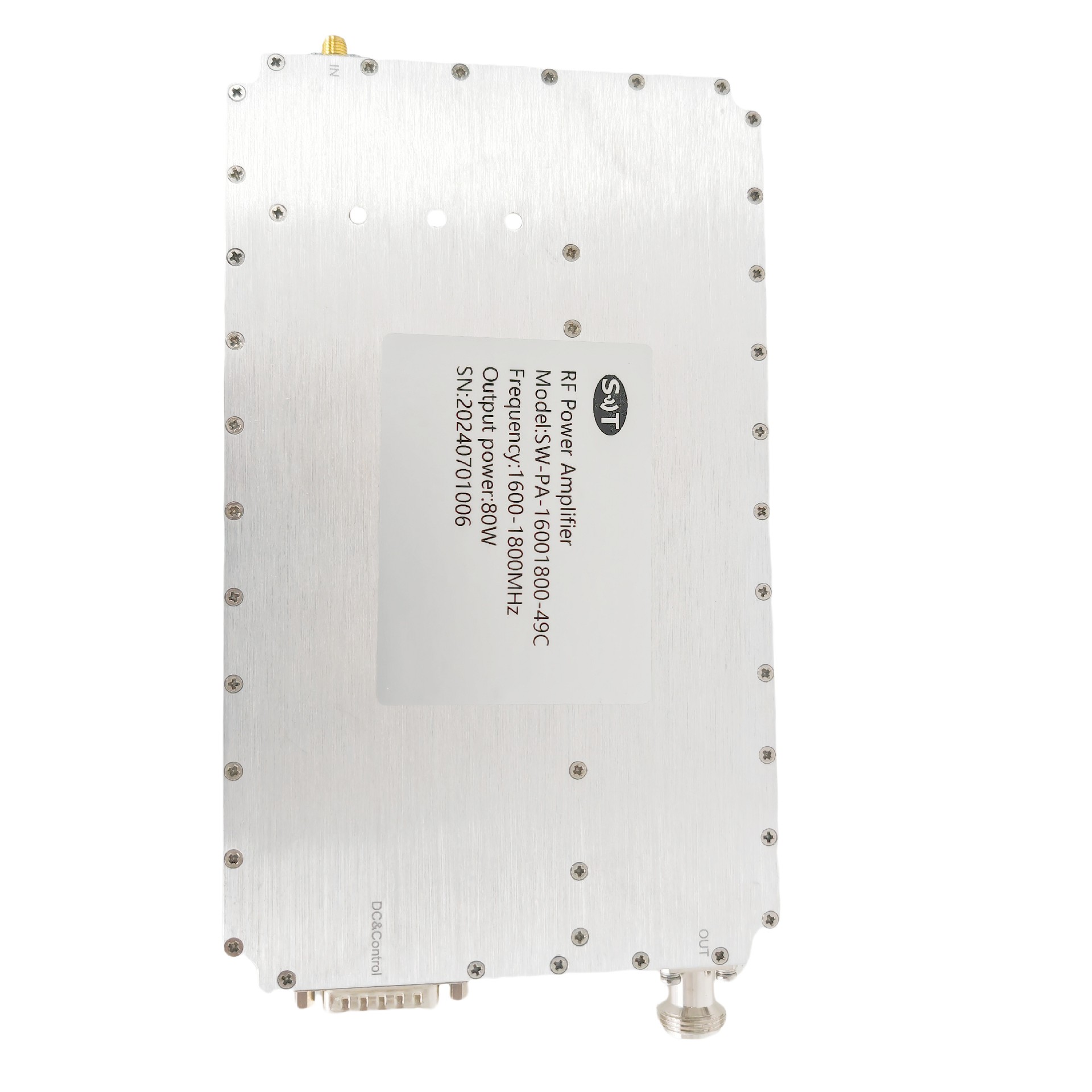

Low Signal Distortion and High Performance 1600-1800MHz 80W L Band Power Amplifier for Radar Systems
The 1600-1800MHz RF power amplifier is designed for mid-band applications, covering a frequency range of 1600-1800MHz with an output power of up to 80W. It is ideal for use in wireless communication, radar systems, and electronic warfare. The amplifier offers high efficiency and low distortion, ensuring stable performance under various environmental conditions while delivering exceptional signal integrity.
Key Features:
Mid-band Wide Coverage: Supports the 1600-1800MHz frequency range, suitable for a wide range of wireless communication and radar applications.
High Power Output: Delivers 80W of output power, meeting the needs of high-power applications.
High Efficiency and Linearity: Ensures low signal distortion and high performance during amplification.
Strong Reliability: Capable of operating under harsh environmental conditions, providing long-term stable performance.
This amplifier is an essential component in complex communication systems, offering robust signal amplification, especially for high-performance communication and defense systems.
Specification
Typical performance at +24VDC +25oC,and in a 50Ω system.

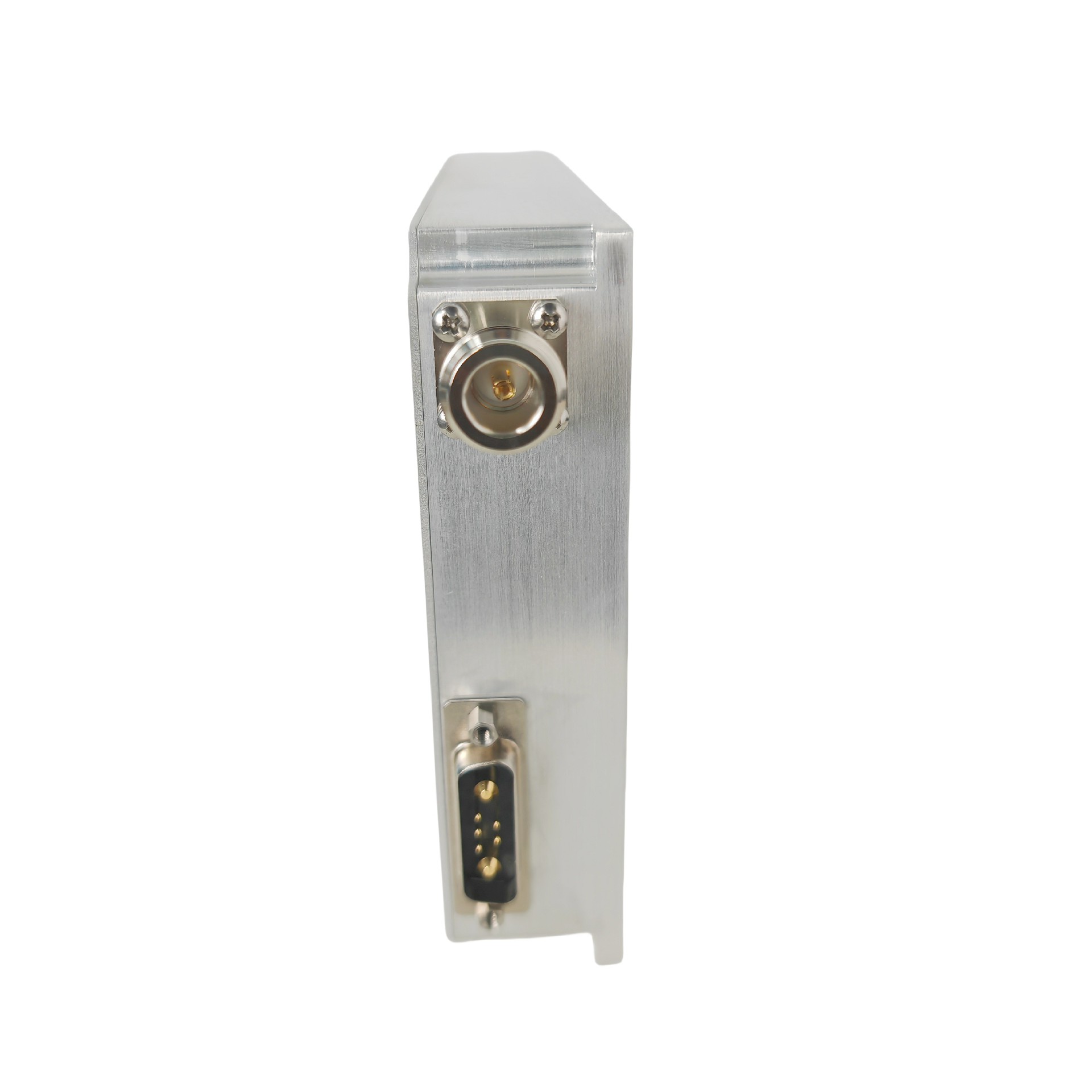

| RF / ELECTRICAL | |||||
| PARAMETER | MIN | TYP. | MAX | UNIT | |
| Operating Frequency | 1600 | 1800 | MHz | ||
| RF INPUT | 0 | dBm | |||
| P-Sat Power Output | 49 | dBm | |||
| Gain | 49 | dB | |||
| Power Gain Flatness | ±0.5 | dB | |||
| Input VSWR | 1.5 | ||||
| Operating Voltage | 20 | 24 | 30 | VDC | |
| Gain Adjust Range | 31 | ||||
| Gain Adjust Step | 1 | ||||
| Gain Adjustment Linearity | ±1 | ||||
| Power current | 9 | A | |||
| Spurious Signals | -60 | dBc | |||
| Harmonic Signals | -20 | dBc | |||
| MECHANICAL | ||
| PARAMETER | VALUE | UNIT |
| Dimensions (Lx W x H) | 200×120×30 | mm |
| RF Connectors (Input / Output) | SMA- KFD/ N-female | -- |
| DC / Control Connector | D-SUB 7W2 | -- |
| Cooling | Baseplate Conduction - Optional Heatsink Available | -- |
| Mounting | 3-8 Thru Hole | -- |
| Weight | ≤1.5 | kg |
| ENVIRONMENTAL / PROTECTIONS | |||
| PARAMETER | MIN | MAX | UNIT |
| Operating Temp. (Housing Temp.) | -40 | +60 | °C |
| Storage Temperature | -55 | +85 | |
| Humidity Range | 0-100 | % | |
| Max RF Input | +5 | dBm | |
| PA Baseplate Shutoff Temperature | + 85 | °C | |
| INPUT/OUTPUT PINS | ||
| AMPLIFIER CONNECTOR TYPE: | D-SUB 7W2 | |
| TRIAD CABLE PART NUMBER: | -- | |
| PIN NUMBER | LABEL | DESCRIPTION |
| 1 | +VDC | +24V |
| 2 | GND | Ground |
| 3 | GND | Ground |
| 4 | GND | Ground |
| 5 | 485A | |
| 6 | 485B | |
| 7 | GND | Ground |

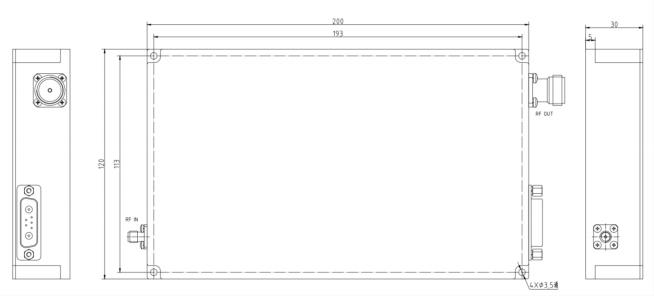

Outline DimensionalDrawing
