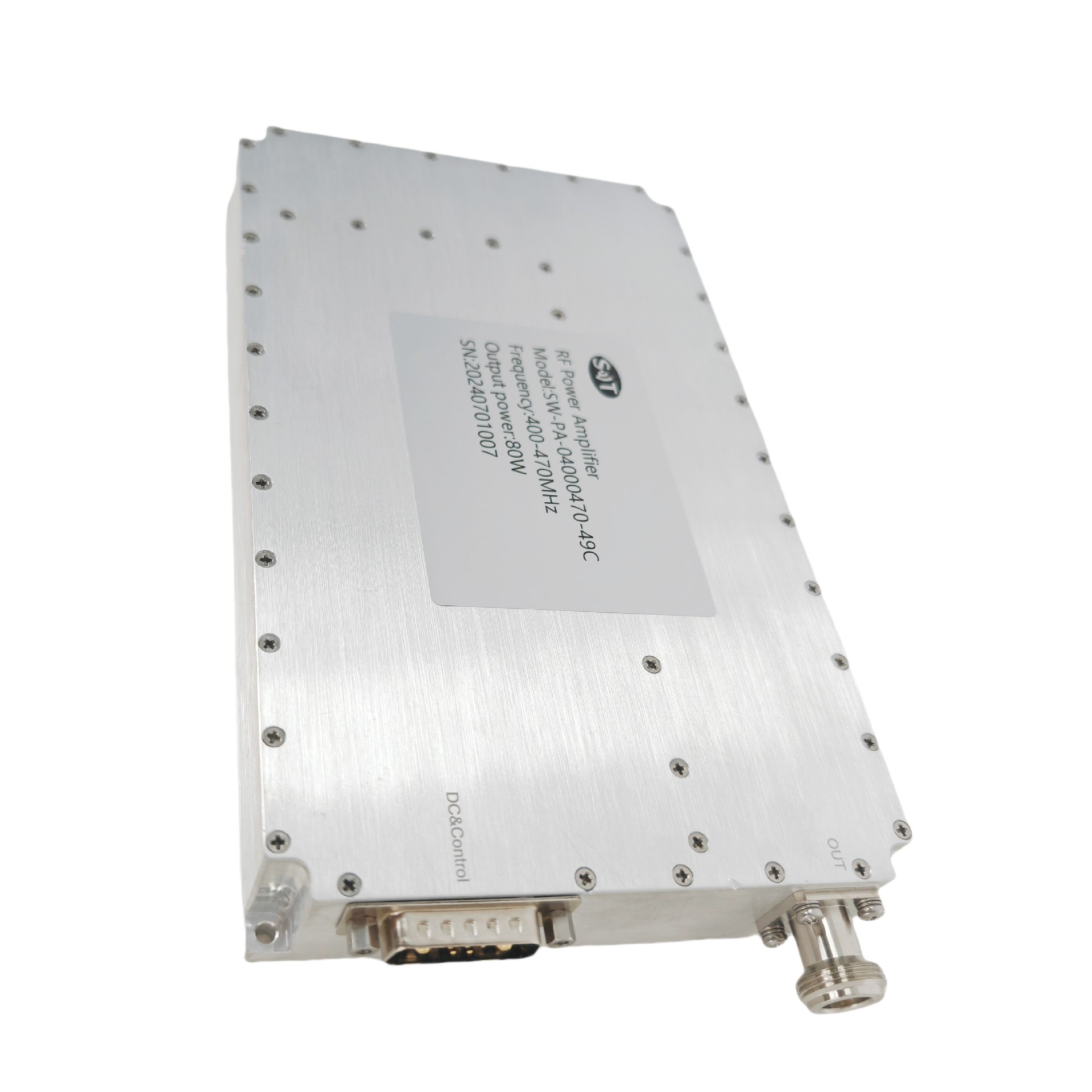

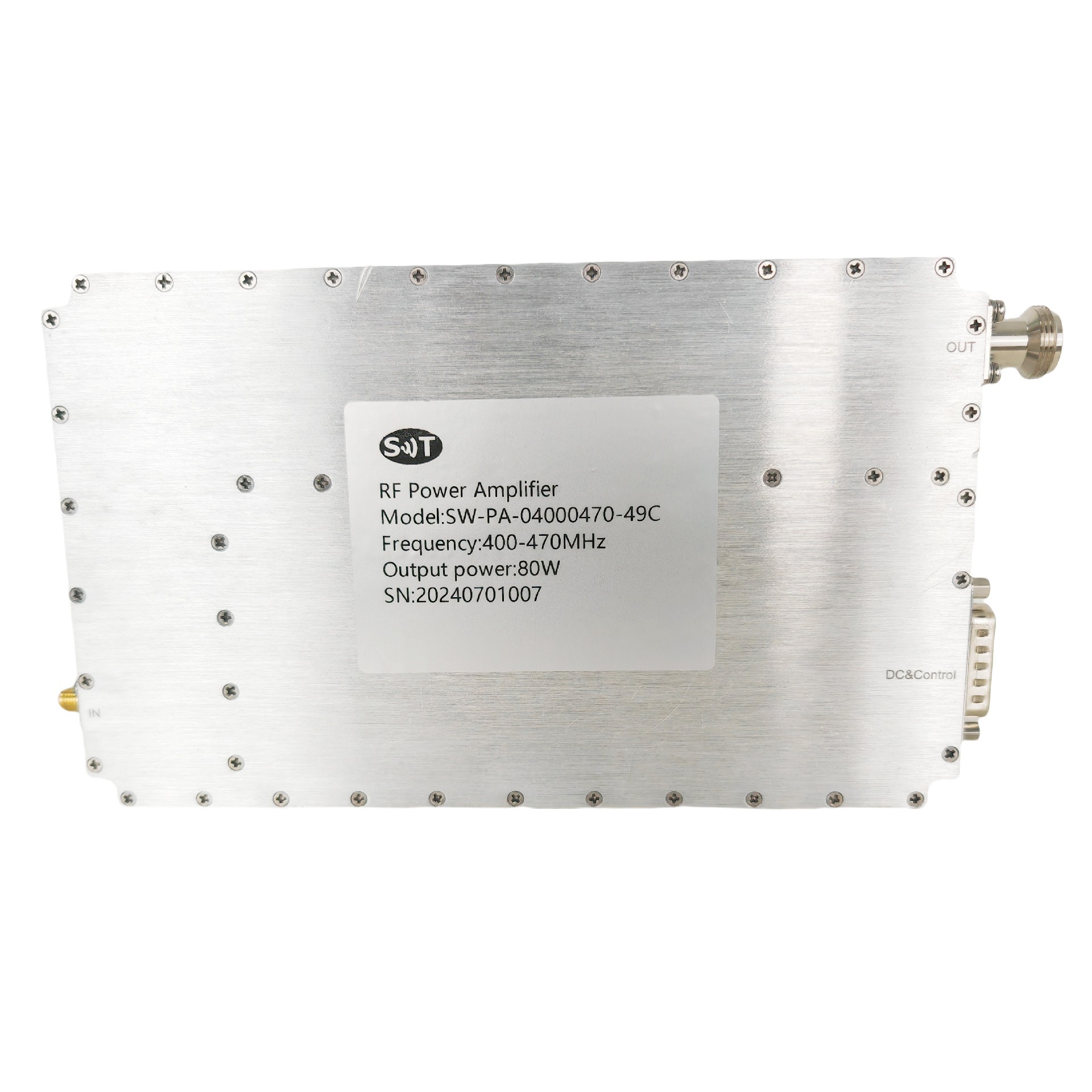

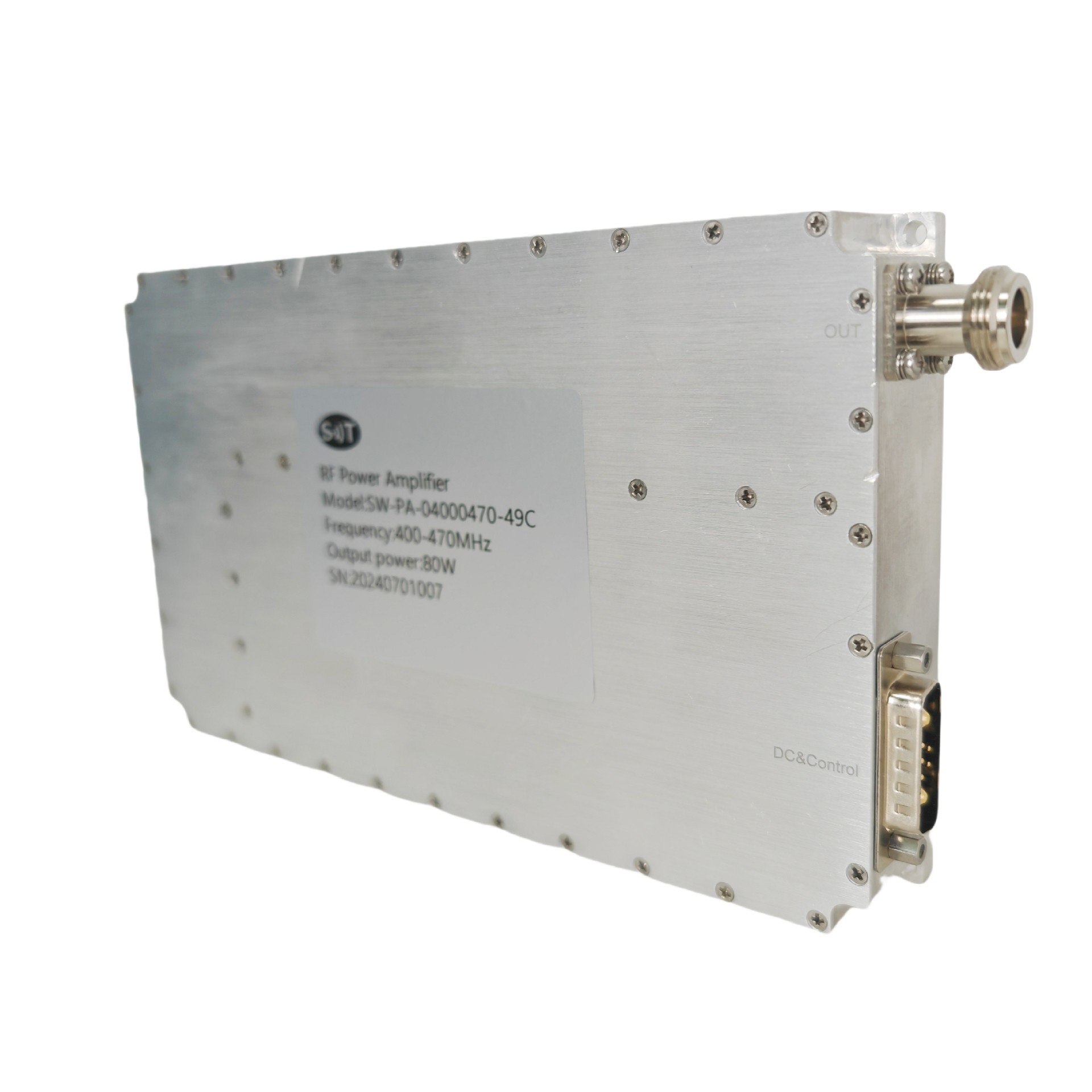

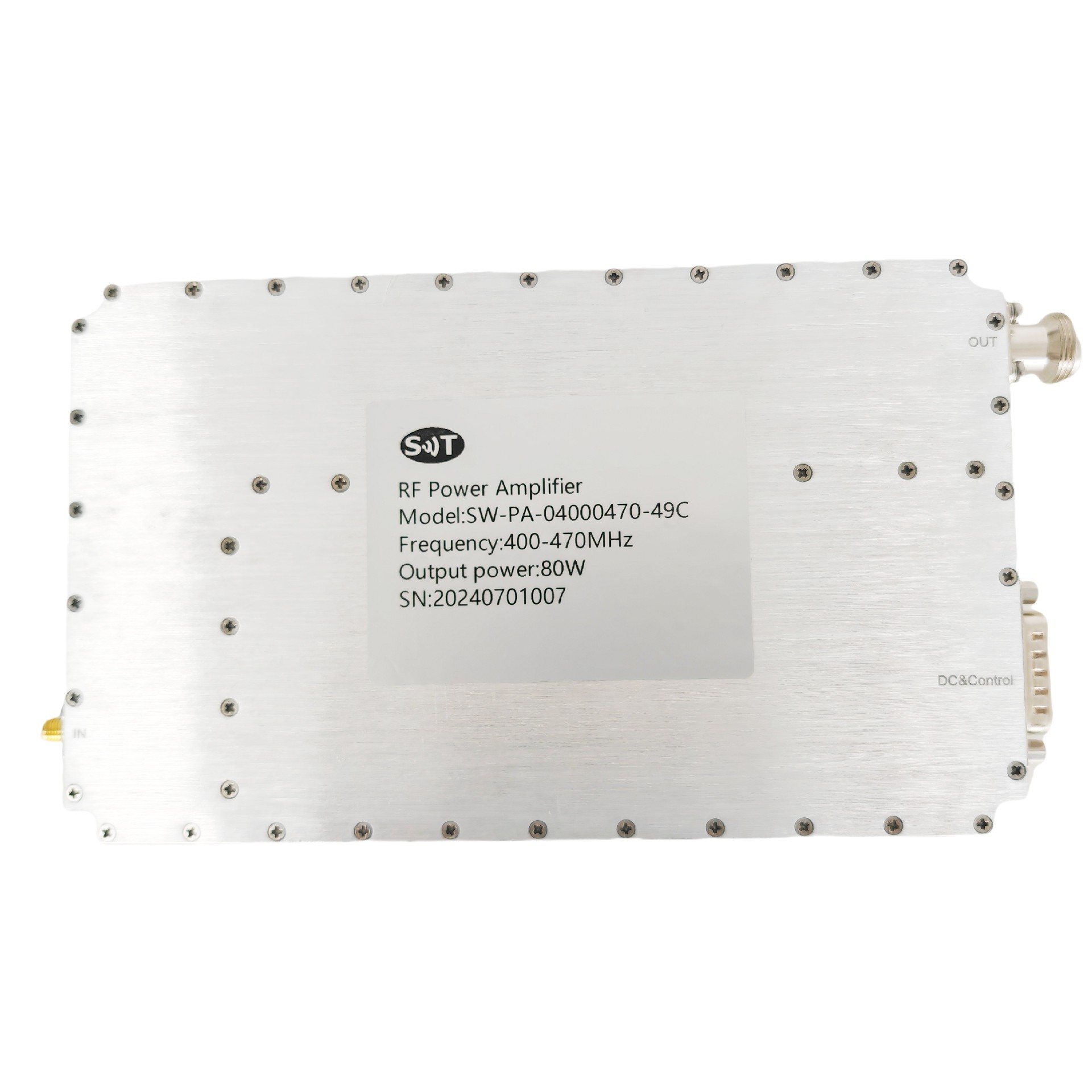

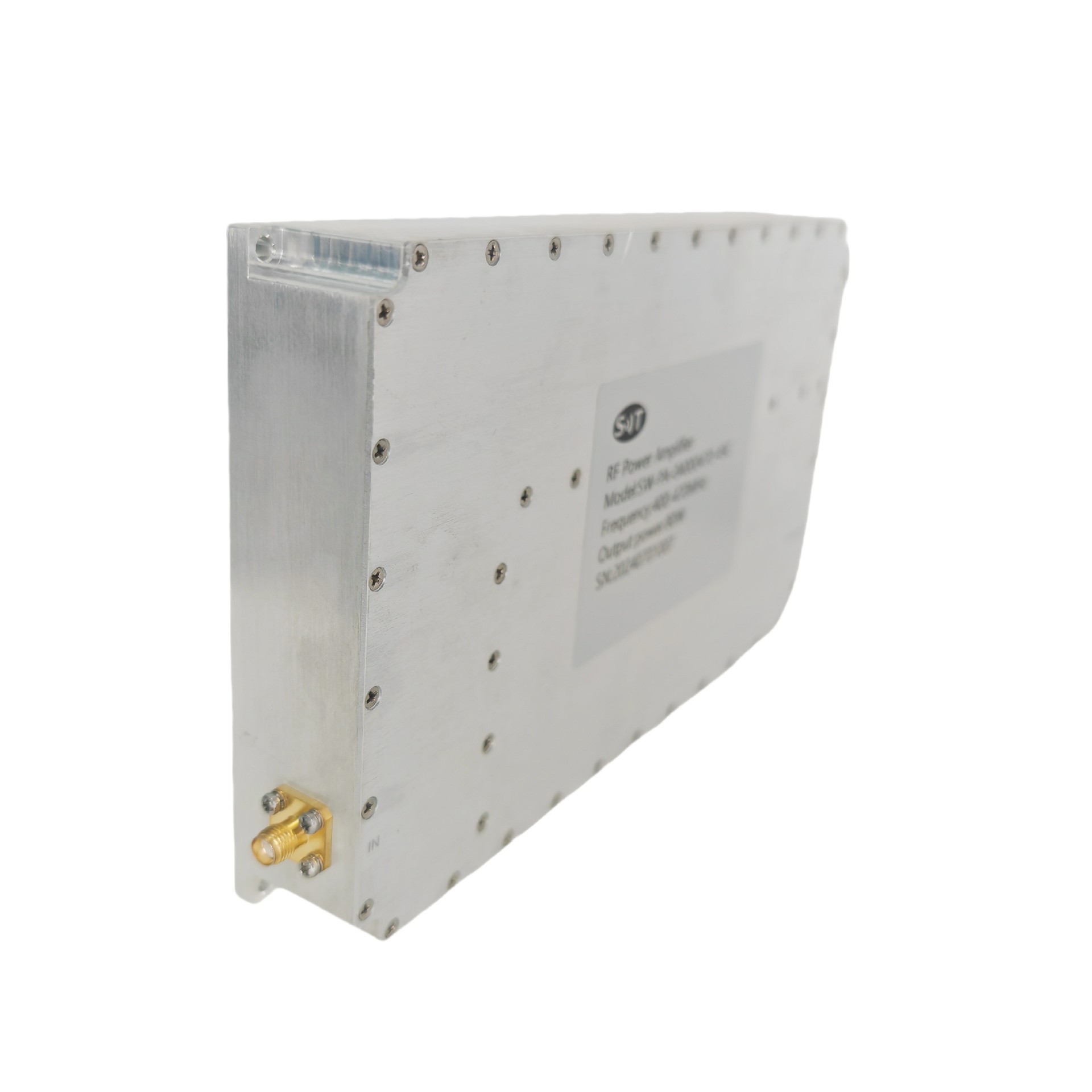

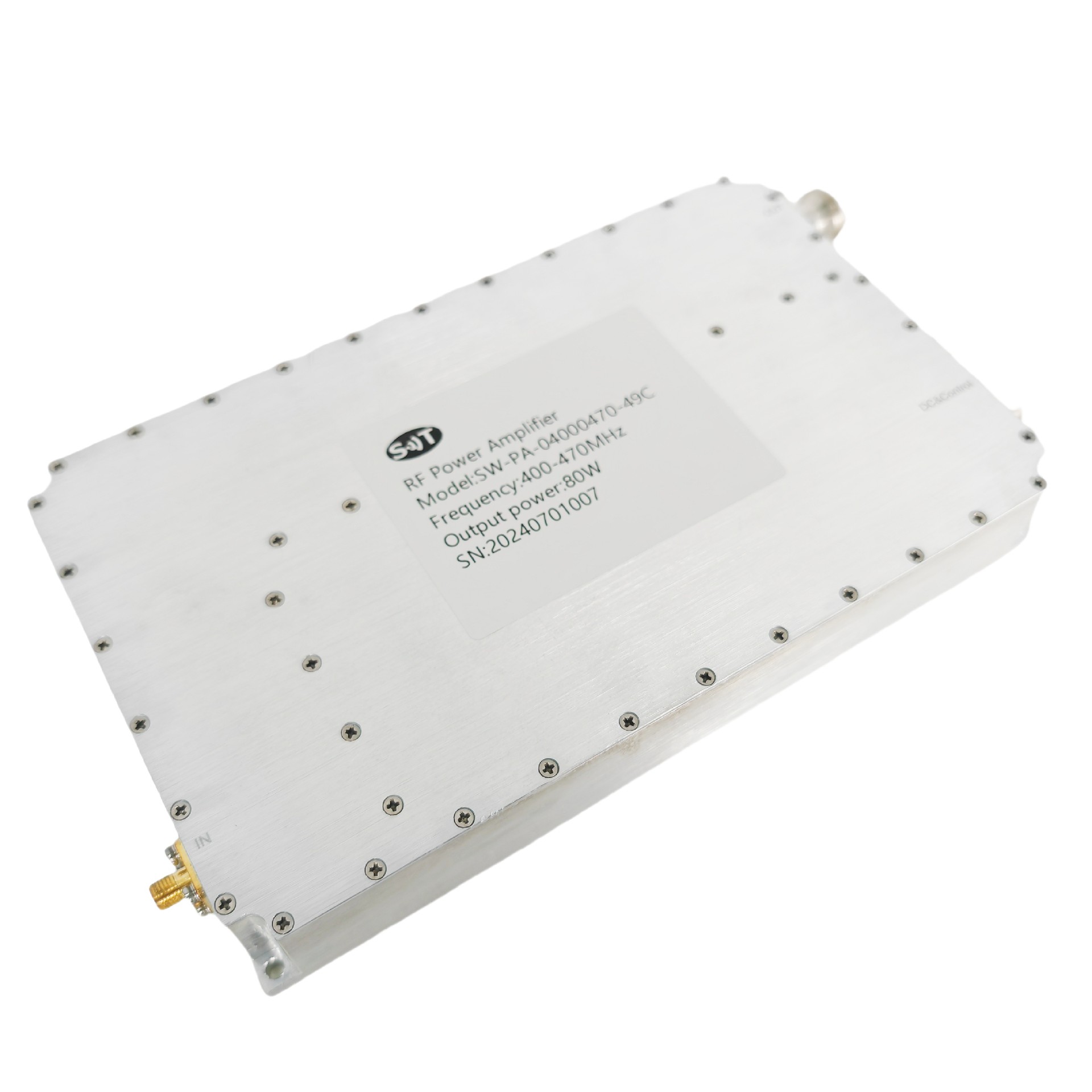

80W 400-470MHz High-Efficiency UHF RF Power Amplifier with Rugged Design for Public Safety
Description
Output Power: 80W
Operating Frequency Range: 400-470 MHz
High Efficiency: Uses advanced amplification technology to reduce power consumption.
High Linearity: Ensures signal quality, supporting various modulation types.
Rugged Design: Reliable operation in harsh environments, suitable for industrial and communication applications.
This amplifier is commonly used in public safety communications, commercial radio, and military systems.
Specification
Typical performance at +24VDC +25oC,and in a 50Ω system.
| RF / ELECTRICAL | |||||
| PARAMETER | MIN | TYP. | MAX | UNIT | |
| Operating Frequency | 400 | 470 | MHz | ||
| RF INPUT | 0 | dBm | |||
| P-Sat Power Output | 49 | dBm | |||
| Gain | 49 | dB | |||
| Power Gain Flatness | ±0.5 | dB | |||
| Input VSWR | 1.5 | ||||
| Operating Voltage | 20 | 24 | 30 | VDC | |
| Gain Adjust Range | 31 | ||||
| Gain Adjust Step | 1 | ||||
| Gain Adjustment Linearity | ±1 | ||||
| Power current | 9 | A | |||
| Spurious Signals | -60 | dBc | |||
| Harmonic Signals | -20 | dBc | |||
| MECHANICAL | ||
| PARAMETER | VALUE | UNIT |
| Dimensions (Lx W x H) | 200×120×30 | mm |
| RF Connectors (Input / Output) | SMA- KFD/ N-female | -- |
| DC / Control Connector | D-SUB 7W2 | -- |
| Cooling | Baseplate Conduction - Optional Heatsink Available | -- |
| Mounting | 3-8 Thru Hole | -- |
| Weight | ≤1.5 | kg |
| ENVIRONMENTAL / PROTECTIONS | |||
| PARAMETER | MIN | MAX | UNIT |
| Operating Temp. (Housing Temp.) | -40 | +60 | °C |
| Storage Temperature | -55 | +85 | |
| Humidity Range | 0-100 | % | |
| Max RF Input | +5 | dBm | |
| PA Baseplate Shutoff Temperature | + 85 | °C | |
| INPUT/OUTPUT PINS | ||
| AMPLIFIER CONNECTOR TYPE: | D-SUB 7W2 | |
| TRIAD CABLE PART NUMBER: | -- | |
| PIN NUMBER | LABEL | DESCRIPTION |
| 1 | +VDC | +24V |
| 2 | GND | Ground |
| 3 | GND | Ground |
| 4 | GND | Ground |
| 5 | 485A | |
| 6 | 485B | |
| 7 | GND | Ground |

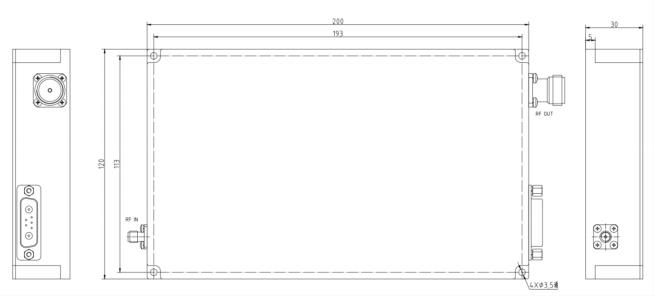

Outline DimensionalDrawing
