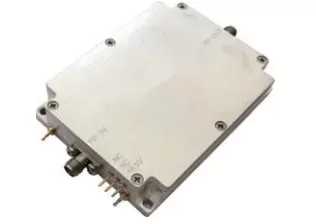

Amplificador De Alta Potencia EMC De 1 - 12ghz Psat 3dbm Amplificador De Radiofrecuencia De Banda Ancha
Place of Origin：China
Brand Name：SWT
Model Number：SW - Pa - 10001 - 30C
Price：
Product Description
Amplificador De Alta Potencia EMC 1 - 12 GHz Psat 3 DBm Amplificador De Potencia De Banda Ancha
DExplicación
El Módulo Está Diseñado Específicamente Para Aplicaciones Militares Y Comerciales. Con Las últimas Tecnologías De Dispositivos Y Métodos De Diseño, Se Proporciona Alta Densidad De Potencia, Eficiencia Y Lineal En Encapsulamientos Pequeños Y Ligeros.
Normas
Las Especificaciones Están Sujetas A Cambios Sin Previo Aviso. Propiedades Típicas En Sistemas + 28vdc + 25 ° C Y 50 Omega.
| Eléctrico SPECIFICATIONS@25Grados Celsius | ||||
| Parámetros | Min | Típico | Max | Unidades |
| Rango De Frecuencia | 1 | 12 | GHz | |
| Pequeña Ganancia De Señal | 30 | DB | ||
| Planitud De La Ganancia De Señal Pequeña | ± 2,5 | DB | ||
| Potencia De Salida (psat) | 3. | DBm | ||
| Coeficiente De Ruido | DBm | |||
| IP3 | DBm | |||
| Falso | - 60 | DBC | ||
| Armónicos | - 15 | DBC | ||
| Vswr | 2: 1 | Tasa | ||
| Fuente De Alimentación De Corriente Continua | + 12 / - 5 | Volt | ||
| Actual | 1,5 | A. | ||
| Calificación Ambiental | ||||
| Parámetros | Min | Típico | Max | Unidades |
| Potencia Máxima De Entrada | + 20 | DBm | ||
| Temperatura De Trabajo | - 20 | + 50 | Grados Celsius | |
| Temperatura No Operativa | - 40 | + 85 | Grados Celsius | |
| Humedad Relativa (sin Condensación) | 95 | Porcentaje | ||
| Altitud (mil - STD - 810f) | 10.000 | 30.000 | Pies | |
| Impacto / Vibración (mil - STD - 810f) | Hueso De Aire | |||

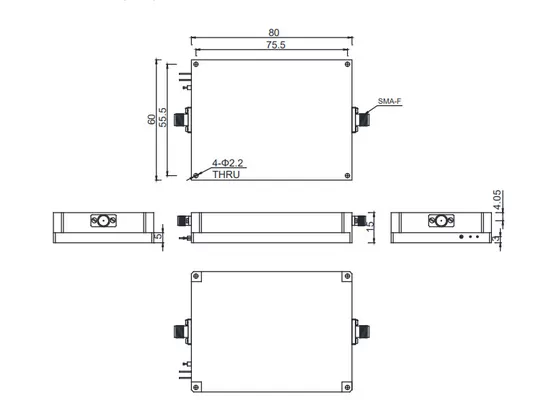

| Especificaciones Mecánicas | |||
| Parámetros | Valor | Restricciones | Unidades |
| Tamaño | 80 * 60 * 15 | Max | Mm |
| Peso | 80 | Max | G |
| Entrada Del Conector De Radiofrecuencia | SMA - F | ||
| Salida Del Conector De Radiofrecuencia | SMA - F | ||
| Conector De Interfaz DC | |||
| Resistencia | 50 | Ohm | |
Product Details
Name:
Amplificador De Potencia De Radiofrecuencia De 1 - 12 GHz
Operating Frequency:
1 - 12 GHz
Psat Output Power:
Gain:
30db
Input Vswr:
Tasa 2: 1
Power Gain Flatness:
± 2,5 DB
Spurious Signals:
- 60dbc
Harmonic Signals:
- 15dbc.
Operating Temp:
- 20 A 50 ° C
Application:
Pruebas Emc, Comunicaciones, Sistemas De Radar
Transport Package:
Cartones
Specification:
80 * 60 * 15 Mm
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
