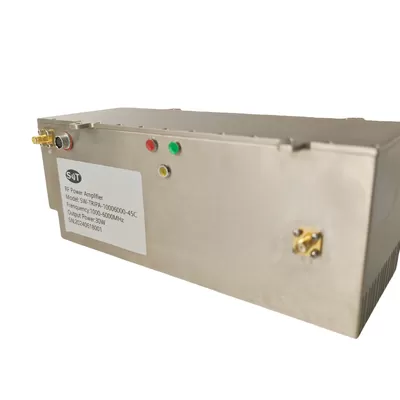

Amplificador De Potencia De Radiofrecuencia De Estado Sólido De 1 - 6ghz 30w Para Mejorar La Transmisión De Señal De Comunicación Inalámbrica
Place of Origin：China
Brand Name：SWT
Model Number：SW - Tripa - 10006000 - 45c
Price：
Product Description
Amplificador De Potencia De Radiofrecuencia De 30 W De Tres Frecuencias De 1 - 6 GHz De Alta Fiabilidad, Estabilidad Y Eficiencia Para Sistemas De Radar Y Comunicaciones Inalámbricas
Explicación
El Amplificador De Potencia De Radiofrecuencia De 1 - 6ghz 30w Es Un Amplificador De Alta Potencia De Banda Ancha Adecuado Para Diversas Aplicaciones, Incluyendo Comunicaciones Inalámbricas, Sistemas De Radar, Guerra Electrónica Y Pruebas De Señal. El Amplificador Utiliza Tecnología De Diseño Avanzada Para Garantizar Una Alta Eficiencia, Alta Ganancia Y Una Potencia De Salida Estable.
Características Del Producto
Alta Eficiencia: Adoptar Una Tecnología De Amplificación De Potencia Eficiente Para Garantizar Un Alto Rendimiento Y Bajo Consumo De Energía.
Alta Ganancia: Proporciona Un Excelente Rendimiento De Ganancia Para Garantizar Una Amplificación De Señal De Alta Calidad.
Estabilidad: Proporciona Una Excelente Estabilidad De Frecuencia Y Temperatura Y Se Adapta A Una Variedad De Entornos Complejos.
Resistente Y Duradero: El Diseño Cumple Con Los Estándares Industriales Para Garantizar Una Alta Fiabilidad Y Durabilidad.
Escenarios De Aplicación
Comunicación Inalámbrica: Mejorar La Calidad De La Transmisión De La Señal Y Garantizar Que La Comunicación Sea Estable Y Confiable.
Sistema De RadarMejorar La Capacidad De Detección De Señales De Radar, Mejorar El Sistema Y 39; Alcance Y Precisión De La Detección De S.
Guerra Electrónica: Proporciona Una Fuerte Capacidad De Interferencia Y Supresión De Señales En El Sistema De Guerra Electrónica.
Prueba De Señal: Para Varios Sistemas De Prueba De Señal De Radiofrecuencia Para Garantizar La Precisión Y Fiabilidad De Los Resultados De La Prueba.
Ventaja
Eficiente Y Estable: Adoptar Tecnología Avanzada De Amplificación Para Garantizar Alta Eficiencia Y Estabilidad.
Cobertura De Banda Ancha: Cubre Un Rango De Frecuencia De 1 - 6 GHz Y Es Adecuado Para Varios Escenarios De Aplicación.
Fácil Integración: Diseño Compacto Que Facilita Su Integración En Los Sistemas Existentes.
Alta Fiabilidad: Cumple Con Los Estándares Industriales Y Es Adecuado Para Todo Tipo De Entornos Hostiles.
Normas
Rendimiento Típico En Sistemas + 28vdc + 25oC Y 50 Omega.
| RF /. Eléctrico | ||||
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo Canal 1 | 1320 | 1.480 | MHz | |
| Frecuencia De Trabajo Canal 2 | 2.170 | 2.380 | MHz | |
| Frecuencia De Trabajo Canal 3 | 4.370 | 4.630 | MHz | |
| Canal De Entrada De Radiofrecuencia 1 & Amp; Amp; 2. | 0 | DBm | ||
| Canal De Entrada De Radiofrecuencia 3 | - 7 | DBm | ||
| Salida De Potencia P - 1db (alta) | 45 | DBm | ||
| Canal De Ganancia De Potencia 1 & Amp; Amp; 2. | 45 | DB | ||
| Canal De Ganancia De Potencia 3 | 52 | DB | ||
| Salida De Potencia (baja) | 30 | DBm | ||
| Planitud De La Ganancia De Potencia (por Banda De Frecuencia) | ± 0,75 | DB | ||
| Vswr | 2,0 | |||
| Señal Falsa | - 60 | DBC | ||
| Señal Armónica @ 40dbm | - 60 | DBC | ||
| Tensión De Funcionamiento | 18 | 28 | 36 | VDC |
| Resistencia De Entrada Y Salida | 50 | Oh, Oh | ||
| Eficiencia @ Libra: 40 A 41 DBm | 30 | Porcentaje | ||
| Filtro De Salida | Filtro Mecánico (triplexer) | |||
| Filtro De Entrada | La Entrada Espectral No Está Limpia | |||
| Maquinaria | ||
| PParámetros | V,Región | UNIT |
| Tamaño L X W X H | 228×113×89,5 | Mm |
| RF Conector (entrada /. Salida) | Madre Sma, 50 Ohm | - - |
| DC / Control Conector | 6 Agujas (ms27473e8b35p) | - - |
| Enfriamiento | Disipación De Calor Del Sistema De Refrigeración | |
| Instalación | 3.- -4 A Través Hoyos | - - |
| Peso | ≤2 | Kilogramos |
| Conector De Impresora Láser | Entrada PWR / RF / ANT | |
| Impresora Láser LED | ANT / Reactor De Agua A Presión / Amperio | |
| Presentación De Casos | Aluminio (enp) | |
| EMedio Ambiente /. PProtección | |||
| PParámetros | MIn | MAX | UNIT |
| Operación Empleados Temporales. (temperatura De La Carcasa) | - -30 | - Sí.55 | ° C |
| Humedad Alcance | 0 - 95 | Porcentaje | |
| Protección De Tensión Inversa | Sí, Sí. | ||
| Protección De Desconexión De Antenas | Sí (aislador O Acoplador) | ||
| Protección Contra Sobrecalentamiento | Sí (ventiladores, Radiadores Y Amplificadores Apagados + 80 ° C) | ||
| Protección Actual | Intercambio De Calor | ||
| Interfaz De Configuración | Puerto Serie: Rs485 (banda De Frecuencia, Pout (alto / Bajo)) | ||
| Parámetros Del Informe | Bw, Modo AMP (alto / Bajo), Vswr, Tiempo De Sincronización, Temperatura, Detección De PWR | ||
| Fuente De Alimentación Del Monitor | Sí (led Rojo Y Puerto Serie: Rs485) | ||
| Detección De Potencia De Salida Del Monitor | Sí (led Verde ( & Gt; 4 Vatios) & Amp; Amp; Rs485) | ||
| Monitorear Vswr | Sí (led Amarillo Y Rs485) | ||
| Choque Mecánico | 6g, 11ms, 10 Veces, 3 Ejes, 2 Rectos | ||
| Frecuencia De Vibración | 5 A 2.000 Hertz, 15 Minutos. 3g, 3 Ejes. 2 Directo | ||
| Nivel De Carcasa | Ip67 | ||
| I,Nput/ OSalida PINS | ||
| A.Amplificador CConector TTipo: | Ms27473e8b35p | |
| TRiad CCapaz PArte NNúmero: | - - | |
| PIn NNúmero | LAbel | DExplicación |
| 1 | VDD | + 28v |
| 2 | Gnd | Gnd |
| 3. | NC | NC |
| 4 | Rs485a | Puerto Serie: Rs485 (banda De Frecuencia, Pout (alto / Bajo)) |
| 5 | Rs485b | |
| 6. | Gnd | Gnd |
Product Details
Name:
Amplificador De Potencia De Radiofrecuencia De 1 - 6 GHz
Operating Frequency:
1 - 6 GHz
Psat Output Power:
30w
Gain:
45db
Input Vswr:
2
Power Gain Flatness:
± 0,75 DB
Spurious Signals:
- 60dbc
Harmonic Signals:
- 60dbc
Operating Temp:
- 30 A 55 Grados Centígrados
Application:
Comunicaciones, Sistemas De Radar, Pruebas Y Mediciones
Transport Package:
Cartones
Specification:
228 × 113 × 89,5 Mm
