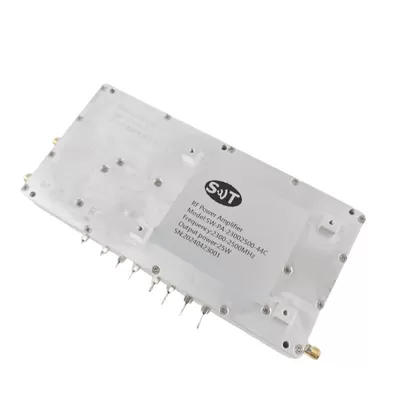

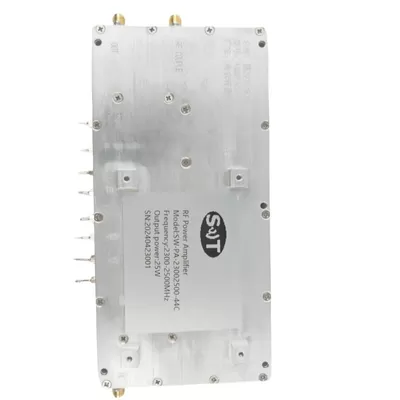

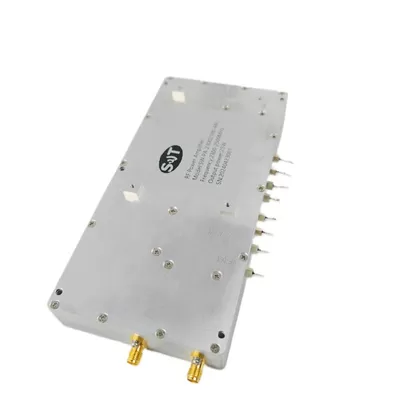

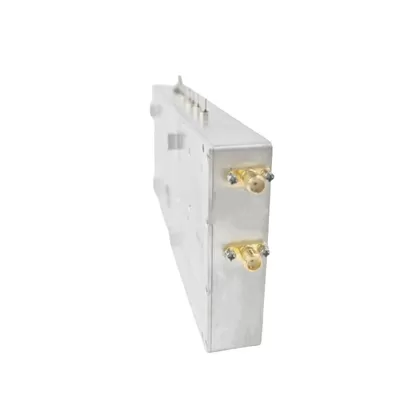

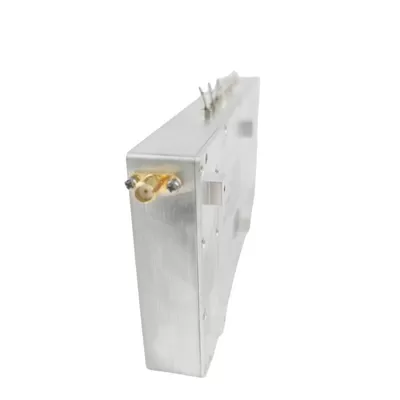

Amplificador De Estado Sólido De Banda S Para Comunicaciones Militares 2300 - 2500mhz Amplificador De Potencia De Radiofrecuencia
Place of Origin：China
Brand Name：SWT
Model Number：SW - Pa - 23002500 - 44C
Price：2.209 Dólares Por Pieza
Product Description
El Amplificador De Potencia De Radiofrecuencia De Banda S Amps (35w) De 2300mhz - 2550mhz Está Diseñado Especialmente Para Aplicaciones En El Rango De Frecuencia De Banda S. Su Rango De Frecuencia Es De 2300 MHz A 2550 Mhz, Y La Salida De Potencia Es De 35 Vatios, Que Es Adecuado Para Amplificar Señales De Radiofrecuencia De Alta Potencia. El Amplificador Es Ampliamente Utilizado En Sistemas De Comunicación De Banda S, Incluyendo Comunicaciones Por Satélite, Sistemas De Radar Y Comunicaciones Inalámbricas.
Características Principales:
Amplio Rango De Frecuencia: Cubre El Rango De Frecuencia De Banda S De 2300 MHz A 2550 Mhz.
Salida De Alta Potencia: Proporciona Una Potencia De Salida De 35 Vatios Para Aplicaciones Que Requieren Amplificación De Señal De Alta Potencia.
Aplicaciones Multifuncionales: Ampliamente Utilizado En Comunicaciones Por Satélite, Sistemas De Radar Y Comunicaciones Inalámbricas.
Estable Y Confiable: Rendimiento Estable, Funcionamiento Confiable Y Uso A Largo Plazo.
El Amplificador De Potencia De Radiofrecuencia De Banda S Amps (35w) De 2300mhz - 2550mhz Desempeña Un Papel Vital En El Sistema De Comunicación De Banda S, Proporcionando Amplificación De Señal Eficiente Y Confiable Para Diversas Aplicaciones.
Normas
+ 12 Vdc, 25 ° C, 50 Omega Especificaciones Del Sistema
| Parámetros | Símbolo | Min | Tipo | Max | Unidades |
| Frecuencia De Trabajo | Bw | 2.300 | 2.550 | MHz | |
| Potencia Máxima De Salida Del Módulo | Puchero | 35 | W | ||
| Potencia De Entrada De La Salida Nominal | Pin | 8 | 13 | DBm | |
| Ancho De Pulso | 200 | Nosotros | |||
| Ciclo De Trabajo | ≤ 10% | ||||
| Tiempo De Subida | ≤ 500 | NS | |||
| Disminución De La Forma De Onda Del Pulso (25 ° C) | ≤ 0,5 | DB | |||
| Entrada Vswr | ≤ 2 | ||||
| Señal Armónica | H | ≤ - 35 | DBC | ||
| Señal Falsa | Spur | ≤ - 55 | DBC | ||
| Alarma In | ≤ 5 | DBm | |||
| Alarma De Salida Insuficiente | ≤ 25 | W | |||
| Tensión De Funcionamiento | VDD | + 12, - 5 | Volt |
Product Details
Name:
Amplificador De Potencia De Radiofrecuencia De 2300 A 2500mhz
Operating Frequency:
2.300 A 2.500 MHz
Psat Output Power:
25w
Gain:
44db
Input Vswr:
2
Power Gain Flatness:
Spurious Signals:
- 35dbc
Harmonic Signals:
- 55dbc
Operating Temp:
Application:
Comunicaciones, Pruebas Emc, Guerra Electrónica
Transport Package:
Cartones
Specification:
