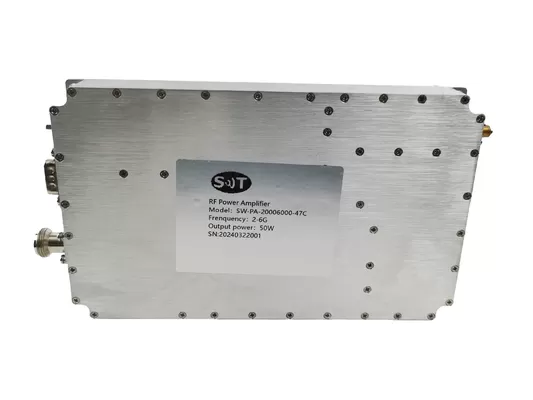

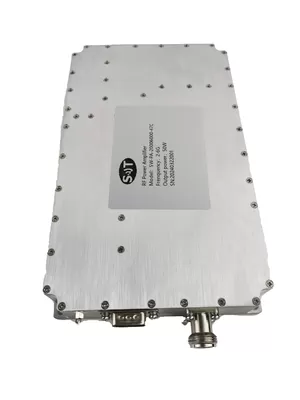

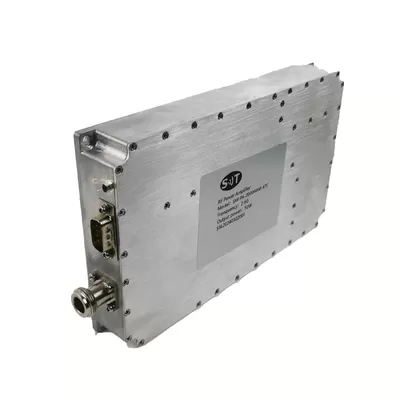

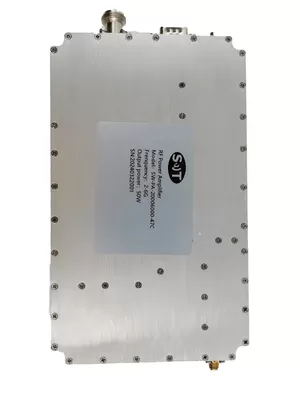

Amplificador De Potencia De Radiofrecuencia Para Investigación Científica Del Módulo De Amplificador De Banda S De Plata 50w 50 Omega De 2 - 6ghz
Place of Origin：China
Brand Name：SWT
Model Number：SW - Pa - 2006000 - 47C
Price：2.642 Dólares Por Pieza
Product Description

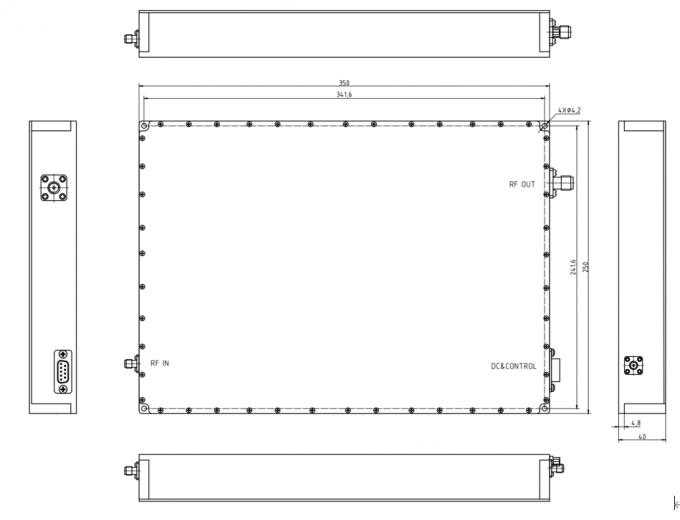

Esquema Dimensión Dibujo
Normas
| Radiofrecuencia / Eléctrica | ||||
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 2000 | 6000 | MHz | |
| Entrada De Radiofrecuencia | 0 | 5 | DBm | |
| Salida De Potencia P - SAT | 47 | DBm | ||
| Ganancia De Potencia | 47 | DB | ||
| Planitud De La Ganancia De Potencia | ± 3 | DB | ||
| Entrada Vswr | 2 | |||
| Tensión De Funcionamiento | 28 | VDC | ||
| Resistencia De Entrada Y Salida | 50 | Oh, Oh | ||
| Actual | 9. | 10 | A. | |
| MMaquinaria | ||
| PParámetros | V,Región | UNIT |
| Tamaño (l X W X H) | 200x120x30 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | SMA - KFD | - - |
| DC / Conector De Control | Db15 | - - |
| Enfriamiento | Considerar La Disipación De Calor Del Sistema | - - |
| Instalación | 3 - 6 A Través Del Agujero | - - |
| Peso | ≤ 1,5 | Kilogramos |
| EMedio Ambiente /. PProtección | |||
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Funcionamiento (temperatura De La Carcasa) | - 40 | + 85 | ° C |
| Rango De Humedad | 0 - 100 | Porcentaje | |
| Temperatura De Corte Del Sustrato Pa | + 90 | ° C | |
| I,Nput/ OSalida PINS | ||
| A.Amplificador CConector TTipo: | Db15 | |
| TRiad CCapaz PArte NNúmero: | - - | |
| PIn NNúmero | LAbel | DExplicación |
| 1 - 3 | - VDC | + 28v |
| 4 - 5 | Gnd | Suelo |
| 6. | El Amplificador Está Activado | Desactivado: Ttl & Amp; "; High ®; ";, Habilitado: Ttl & Amp; "; Bajo; "; O Sin Conexión (bajo: 0 A 0,5v, Alto: 2,5 A 5v) |
| 7. | Alarma De Temperatura | Alarma De Temperatura (ttl Alto = Normal, Ttl Bajo = Falla) |
| 8 | Alarma De Potencia Inversa | Alarma De Potencia Inversa (ttl Alto = Normal, Ttl Bajo = Falla) |
| 9. | Gnd | Suelo |
| 10 | Monitoreo De Potencia De Salida | Detección De Potencia De Salida (voltaje Analógico De Salida) |
| 11 | Monitoreo De Potencia Inversa | Detección De Potencia Inversa (voltaje Analógico De Salida) |
| 12 | Monitoreo De Temperatura | Monitoreo De Temperatura (voltaje Analógico De Salida) |
| 13 - 15 | NC | NC |
Product Details
Name:
Amplificador De Potencia De Radiofrecuencia De 2 - 6 GHz
Operating Frequency:
2 - 6 GHz
Psat Output Power:
50w
Gain:
47db
Input Vswr:
2
Power Gain Flatness:
± 3db
Spurious Signals:
Harmonic Signals:
Operating Temp:
- 40 A 85 Grados Centígrados
Application:
Comunicaciones, Pruebas Emc, Guerra Electrónica
Transport Package:
Cartones
Specification:
200x120x30mm
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
