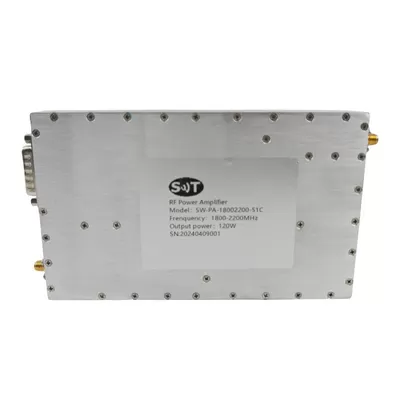

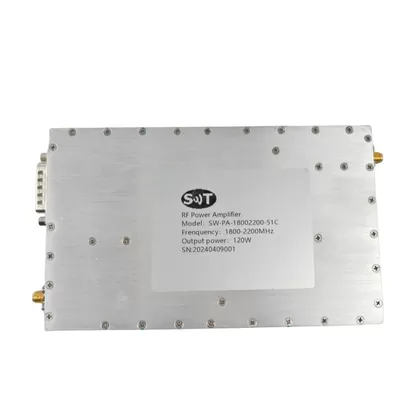

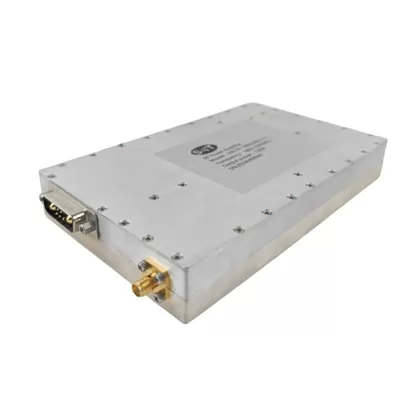

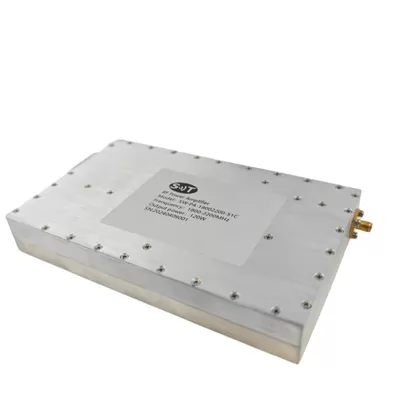

Amplificador De Microondas De Radiofrecuencia De Bajo Ruido De 1800 A 2200mhz 120w Para Pruebas EMC Y Comunicaciones Remotas
Amplificador De Microondas De Radiofrecuencia De Bajo Ruido De 1800 A 2200mhz 120w Para Pruebas EMC Y Comunicaciones Remotas
Explicación
El Amplificador De Potencia De Radiofrecuencia (radiofrecuencia) Es Un Dispositivo Electrónico Utilizado Para Aumentar La Potencia De La Señal De Radiofrecuencia. Se Utiliza Principalmente En Comunicaciones Inalámbricas, Sistemas De Radar, Comunicaciones Por Satélite, Radio Y Televisión, Equipos Médicos Y Otros Campos. El Amplificador Puede Ampliar La Señal De Radiofrecuencia De Baja Potencia A Un Nivel Suficiente Para Garantizar La Integridad De La Señal Y Evitar Una Atenuación Excesiva Durante La Transmisión.
Los Amplificadores De Potencia De Radiofrecuencia Suelen Utilizar Componentes Electrónicos De Alta Frecuencia Como Transistor, Transistor De Potencia (como Gan, Ldmos, Etc.), Circuitos Integrados, Etc., Para Amplificar La Señal Aumentando El Voltaje O La Corriente. Tienen Un Amplio Rango De Frecuencia De Trabajo, Generalmente Cubriendo Bandas De Frecuencia De Decenas De Miles De Hertz A Miles De Hertz, Y Son Adecuados Para Procesar Diversas Señales De Radiofrecuencia.
En La Aplicación, El Amplificador De Potencia De Radiofrecuencia Desempeña Un Papel Vital En El Sistema De Comunicación Inalámbrica, Que Puede Mejorar La Distancia De Transmisión De Señal, La Cobertura Y La Capacidad Antiinterferencia. También Tienen Aplicaciones Importantes En Sistemas De Radar, Radio Y Televisión, Comunicaciones Por Satélite Y Equipos Médicos.
En General, El Amplificador De Potencia De Radiofrecuencia Es Un Componente Indispensable En Las Comunicaciones Inalámbricas Modernas Y Los Equipos Electrónicos, Proporcionando Soluciones Confiables De Amplificación De Señal Para Diversas Aplicaciones De Radiofrecuencia.

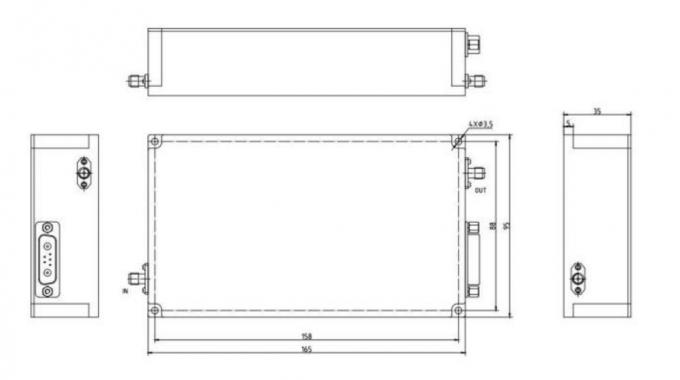

Esquema Dimensión Dibujo

Normas
| RF Eléctrico | ||||
| Parámetros | Min | Tipo. | Max | Unidades |
| Frecuencia De Trabajo | 1,8 | 2,2 | GHz | |
| Entrada De Radiofrecuencia | 0 | DBm | ||
| Ganancia De Potencia | 50,8 | 51 | DB | |
| Potencia De Salida P - SAT | 50,8 | 51 | DBm | |
| Planitud De La Ganancia De Potencia | ± 2 | DB | ||
| Resistencia De Entrada / Salida | 50 | Oh, Oh | ||
| Señal Falsa | - 60 | DBC | ||
| Señal Armónica | - 20 | DBC | ||
| Tensión De Funcionamiento | 28 | V, | ||
| Corriente Eléctrica | 8 | 9. | A. | |
| Entrada Vswr | 2 | |||
| Maquinaria | ||
| PParámetros | V,Región | UNIT |
| Tamaño (ancho X Profundidad X Altura) | 165 * 95 * 35 | Mm |
| Conector De Radiofrecuencia (entrada / Salida) | SMA - KF / SMA - FK | - - |
| Conector De Control | D - Subb: Control De Encendido / Apagado; Los Parámetros De Monitoreo Incluyen Potencia De Salida, Temperatura |
- - |
| Enfriamiento | Se Necesitan Radiadores Externos | - - |
| Peso | ≤ 2,5 | Kilogramos |
| Medio Ambiente Y; Nbsp;/. Medidas De Protección | |||
| PParámetros | MIn | MAX | UNIT |
| Temperatura De Trabajo. | - 20 | + 55 | ° C |
| Temperatura De Almacenamiento. | - 40 | + 80 | ° C |
| Temperatura De Protección Del Amplificador. | + 90 | ° C | |
| Conmoción | Mil - STD - 810f / G | ||
| Vibración | Mil - STD - 810f / G | ||
| Medidas De Protección | Con Protección Contra Sobretemperatura, Protección Contra Sobrepotencia De Entrada, Protección Contra Sobretensión, Protección Contra Sobrecorriente | ||
| Entrada/ Salida Y; Nbsp;Conector De Panel | |||
| A.Amplificador& Amp; Nbsp; CConector TTipo: | A.Amplificador& Amp; Nbsp; CConector TTipo: | ||
| TRiad& Amp; Nbsp; CCapaz& Amp; Nbsp; PArte& Amp; No Lo Sé, No Lo Sé. NNúmero: | TRiad& Amp; Nbsp; CCapaz& Amp; Nbsp; PArte& Amp; No Lo Sé, No Lo Sé. NNúmero: | ||
| NNúmero | NNúmero | NNúmero | |
| X1 | X1 | X1 | |
| X2 | X2 | X2 | |
| X6 | X6 | X6 | |
| Conector Definición | ||
| A.Amplificador& Amp; Nbsp; CConector TTipo: | D - Subb | |
| TRiad& Amp; Nbsp; CCapaz& Amp; Nbsp; PArte& Amp; No Lo Sé, No Lo Sé. NNúmero: | - - | |
| NNúmero | Definición | DExplicación |
| 1 | VDD | 28v |
| 2 | Gnd | Gnd |
| 3. | Pa Habilitado | Ttl Alto = Habilitado, Ttl Bajo = Desactivado O Sin Conexión |
| 4 | Alarma | Alarma (ttl) |
| 5 | Monitoreo De Temperatura | Temperatura (simulación) |
| 6. | NC | NC |
| 7. | NC | NC |
