Amplificador De Potencia De Banda S De 100 - 115ghz Psat 16 DBm Amplificador De Radiofrecuencia Bidireccional
Place of Origin：China
Brand Name：SWT
Model Number：SWT - 1041241015 - 0808 - E1
Price：
Product Description
Amplificador De Potencia De Banda S 100 - 115ghz Psat 16dbm Amplificador De Radiofrecuencia; Nbsp; Amplificador De Potencia
DExplicación
Modelo Y; Nbsp;SWT- 1041241015 - 0808 - E1; Nbsp;Es Un Amplificador De Potencia De Banda F Con Una Ganancia Típica De Señal Pequeña De 10 Db, Nominal P1db& Amp; Nbsp; En El Rango De Frecuencia De 100 A 115 GHz Es De 15 Dbm. La Fuente De Alimentación De Corriente Continua Del Amplificador Requiere + 8vDC/ 250ma. La Configuración Del Puerto De Entrada Y Salida Proporciona Una Estructura Incorporada Con Guía De Onda WR - 08 Y Brida Anti - Elevación Ug - 387 / U - M. Otras Configuraciones De Puertos Están Disponibles En Diferentes Modelos.
Características: & Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp;Aplicaciones:
·& Amp; Nbsp; Potencia De Salida Media; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp;·& Amp; Nbsp; Sistema De Comunicación
·& Amp; Nbsp; Bajo Consumo De Energía; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp & Nbsp Amp; Nbsp;· & Amp; Nbsp;Sistema De Radar
Especificaciones Eléctricas:
| Parámetros | Valor Mínimo | Típico | Valor Máximo |
| Frecuencia | 100 GHz | 115 GHz | |
| Ganancia | 10 Decibelios | ||
| P1db | + 15 DBm | ||
| PHoy Es Sábado. | + 16 DBm | ||
| PIn | 15 DBm | ||
| Pérdida De Eco De Entrada | 10 Decibelios | ||
| Pérdida De Eco De Salida | 10 Decibelios | ||
| Tensión De Corriente Continua | + 8vDC | + 12 VoltiosDC | |
| Corriente De Alimentación De Corriente Continua | 250 Ma | ||
| Temperatura De Especificación | + 25 Grados Centígrados | ||
| Temperatura De Trabajo | 0 ° C | + 50 Grados Centígrados |
Especificaciones Mecánicas:
| Proyecto | Normas |
| Entrada | WR - 08 Guía De Onda Ug - 387 / U - M Brida Anti - Atasco |
| Salida | WR - 08 Guía De Onda Ug - 387 / U - M Brida Anti - Atasco |
| Prejuicios | Aguja De Soldadura |
| Material De La Carcasa | Aluminio |
| Completado | Dorado |
| Peso | 1,6 Onzas |
| Tamaño | 1,40 Pulgadas (largo) X 1,00 Pulgadas (ancho) X 0,75 Pulgadas (alto) |
| Esquema | BG - SF - 2 - A |

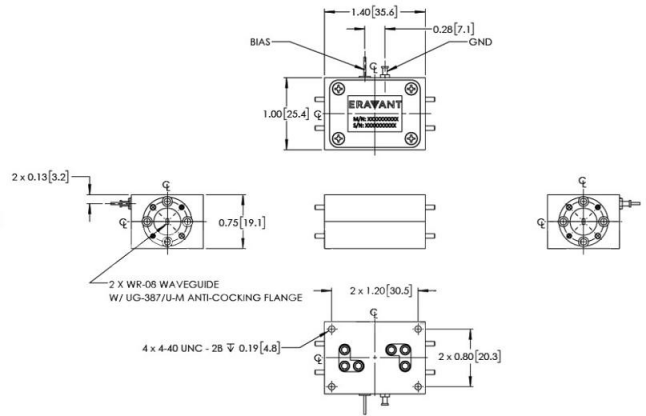

Visión General De La Maquinaria: & Amp; Nbsp;(a Menos Que Se Especifique Lo Contrario, Todas Las Unidades De Tamaño Son Pulgadas [mm])
Nota:
·& Amp; Nbsp; Todos Los Datos Proporcionados Se Recopilaron A Partir De Un Lote De Muestras. Los Datos Reales Pueden Variar De Una Unidad A Otra.
·& Amp; Nbsp; Todas Las Pruebas Se Realizaron A Una Temperatura De Carcasa De + 25 ° C.
·& Amp; Nbsp; Sage Millimeter, Sociedad Anónima, Se Reserva El Derecho De Cambiar La Información Proporcionada Sin Previo Aviso.
Atención:
·& Amp; Nbsp; Superar La Calificación Máxima Absoluta Mostrada Dañará El Equipo.
·& Amp; Nbsp; El Dispositivo Es Sensible A La Electricidad Estática. Siempre Siga Las Reglas De La Des Al Usar El Dispositivo.
·& Amp; Nbsp; La Temperatura De La Carcasa Del Equipo No Debe Exceder De + 50 ° C. Use Un Disipador De Calor O Ventilador Adecuado Si Es Necesario.
Product Details
Name:
Amplificador De Potencia De Radiofrecuencia De 100 - 115ghz
Operating Frequency:
100 - 115ghz
Psat Output Power:
16dbm
Gain:
10db
Input Vswr:
Power Gain Flatness:
Spurious Signals:
Harmonic Signals:
Operating Temp:
0 A 45 ° C
Application:
Pruebas EMC
Transport Package:
Cartones
Specification:
482 * 550 * 223 Mm
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
