Diseño De Un Sólido Amplificador De Potencia UHF De Módulo De Amplificador De Banda L De Alta Eficiencia Para Uso Comercial Y De Defensa
Place of Origin：China
Brand Name：SWT
Model Number：SW - Pa - 1100 1300 - 49c
Price：724 Dólares Por Pieza
Product Description

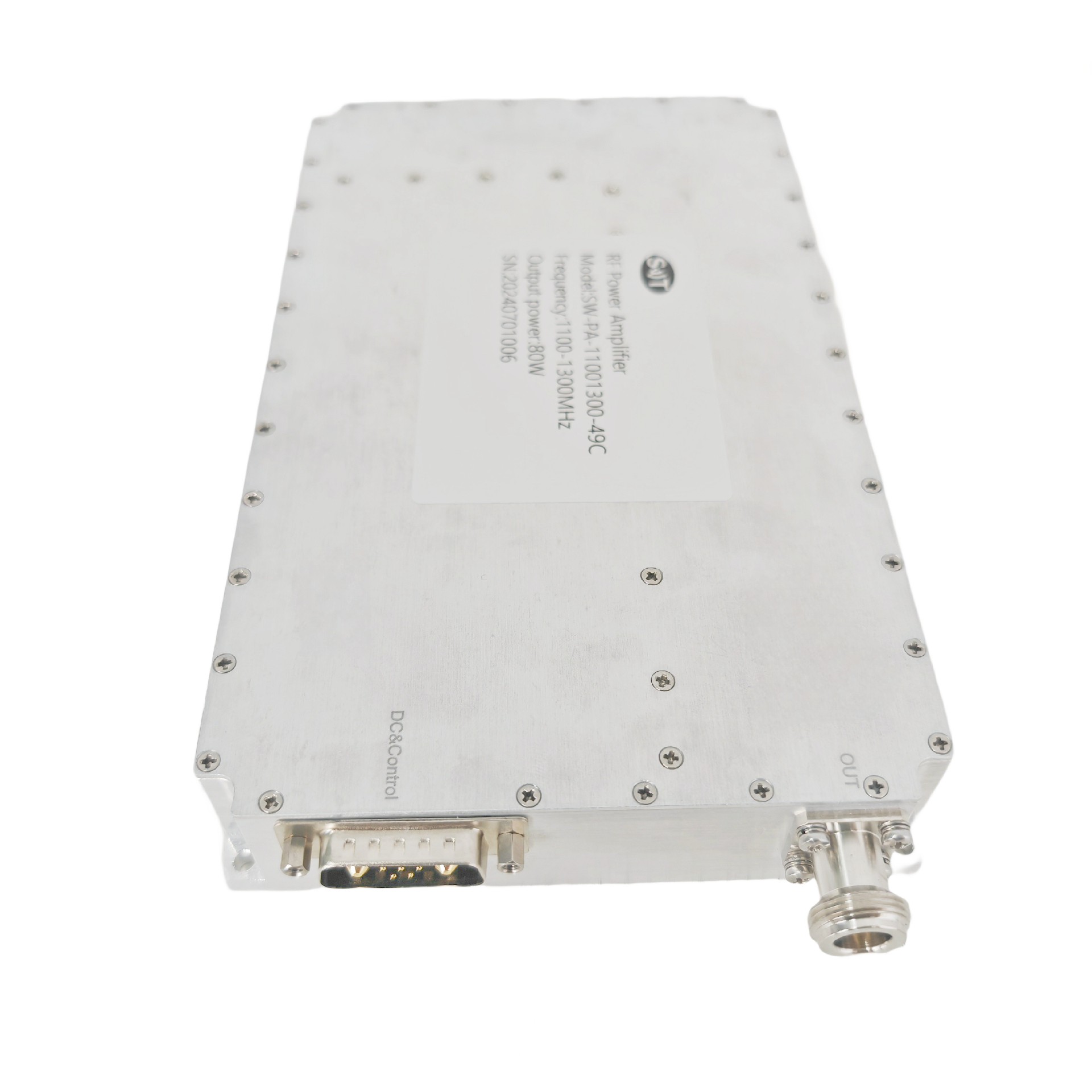

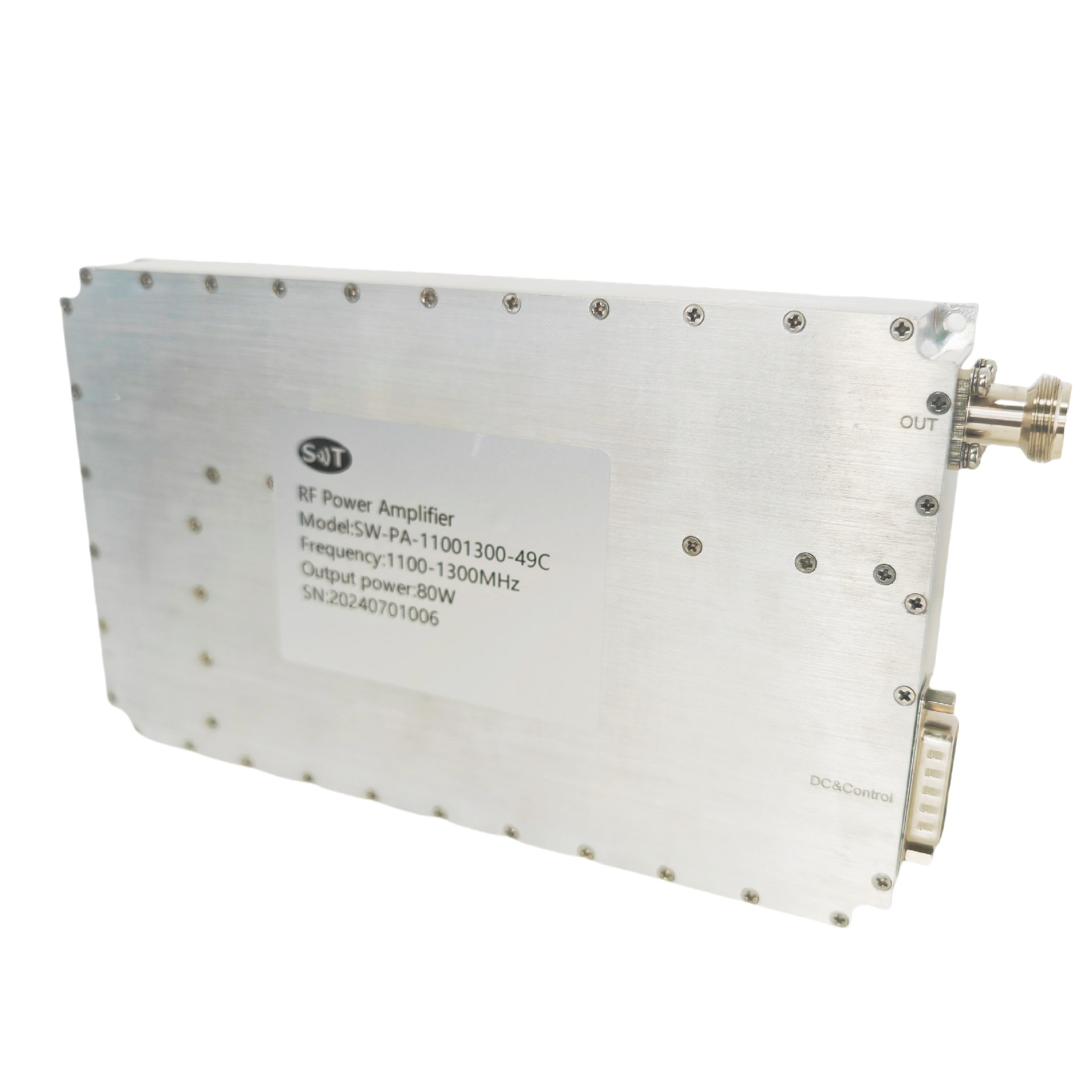

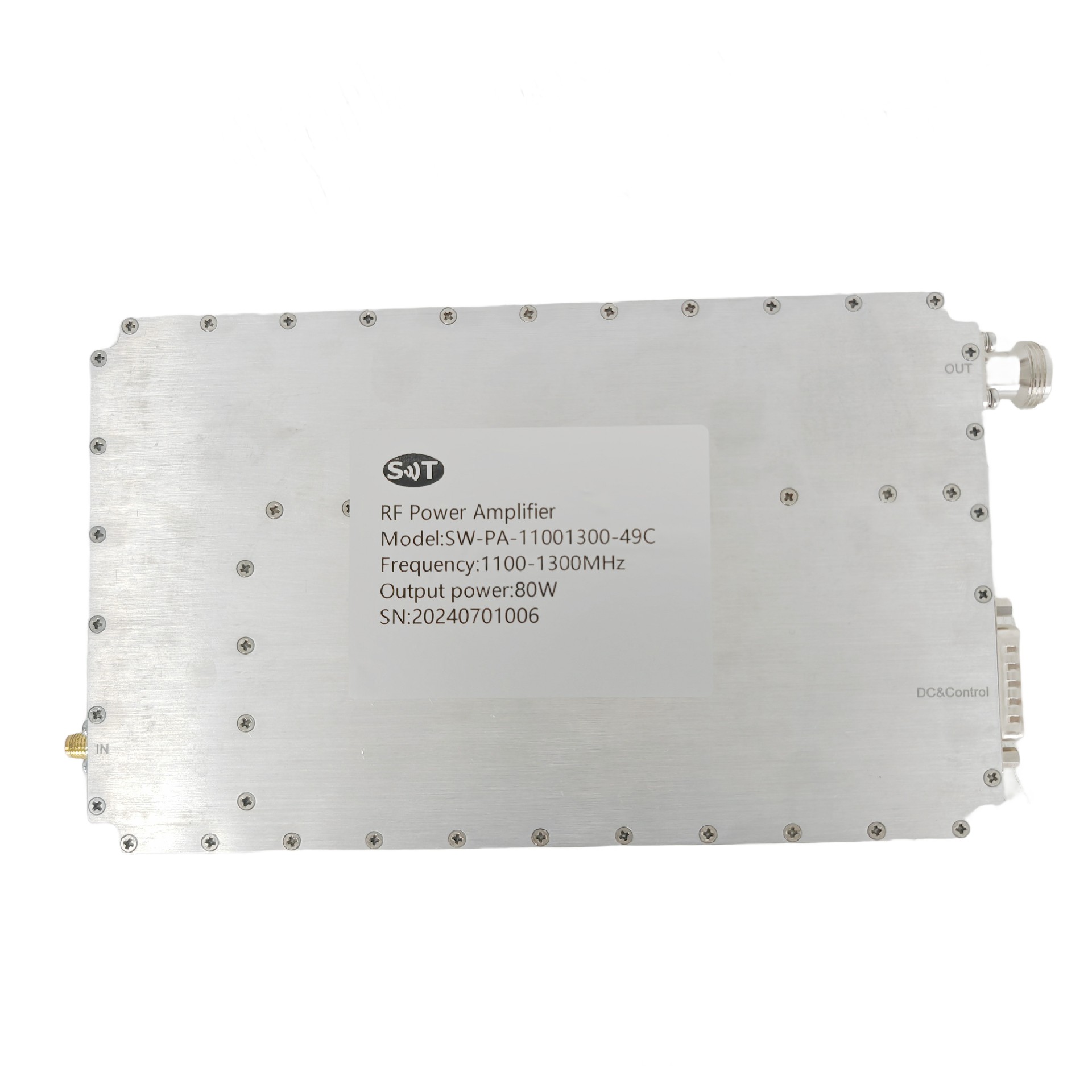

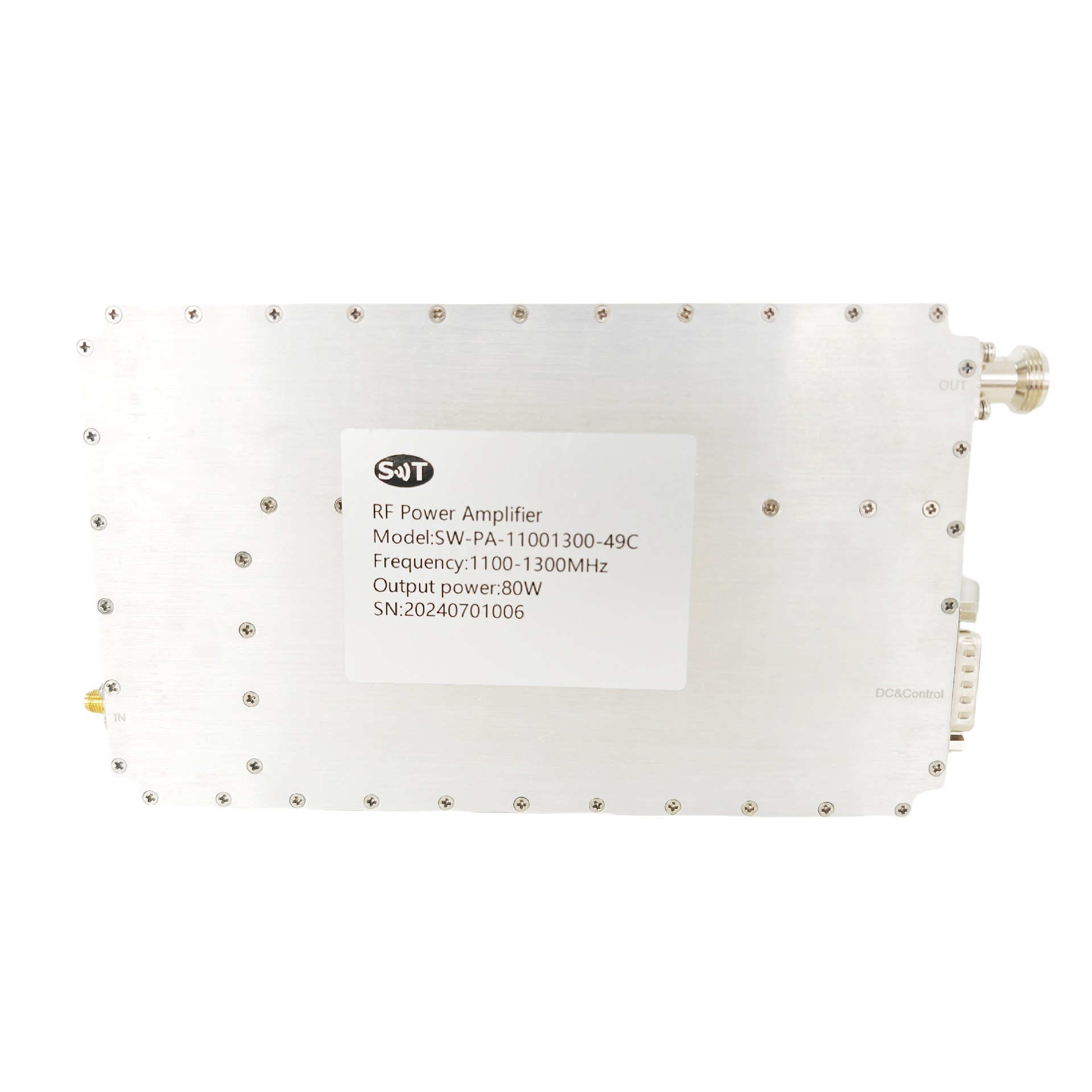

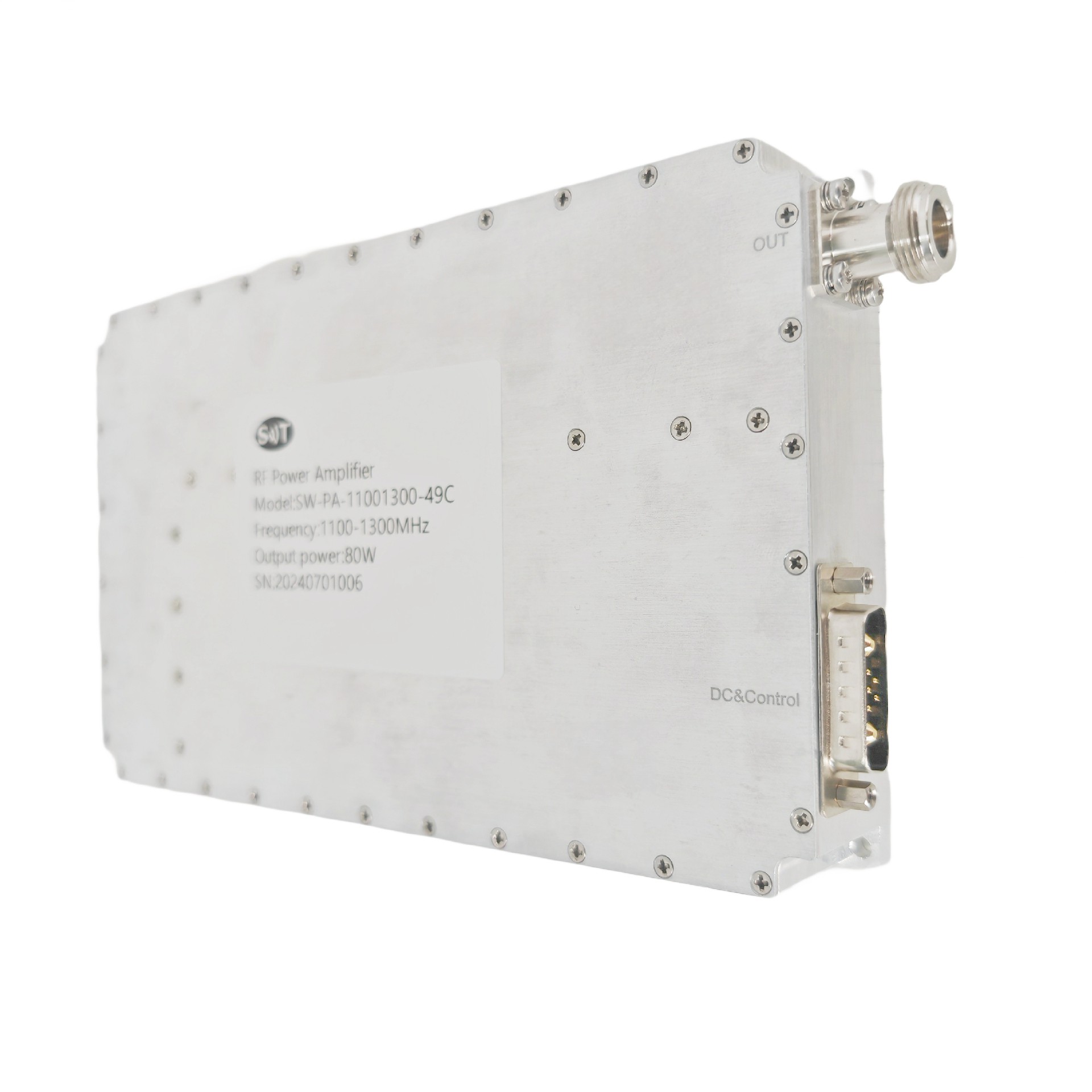

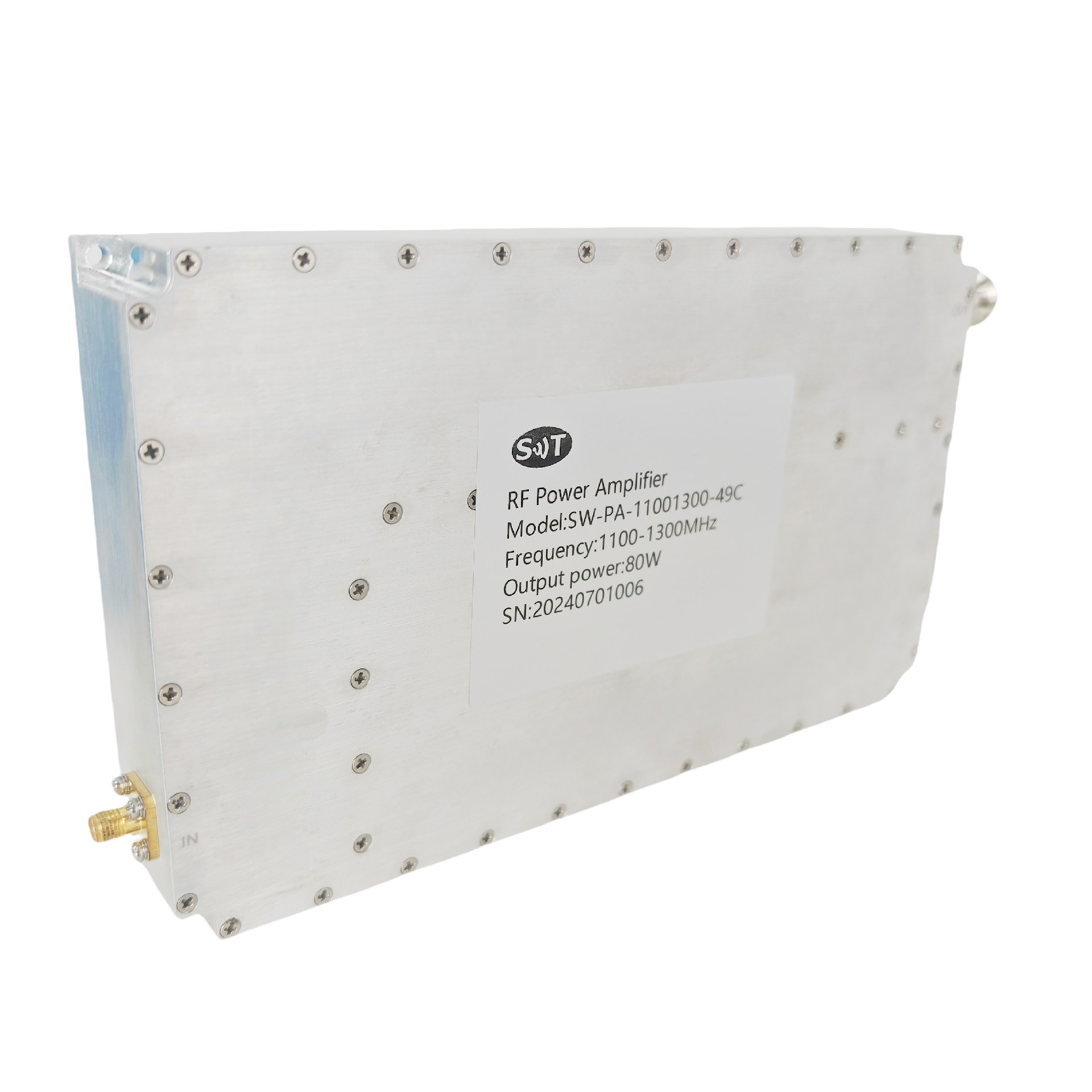

Diseño De Un Sólido Amplificador De Potencia UHF De Módulo De Amplificador De Banda L De Alta Eficiencia Para Uso Comercial Y De Defensa
El Amplificador De Potencia De Radiofrecuencia De 1100 - 1300mhz 80w Funciona En Un Rango De Frecuencia De 1100 A 1300 Mhz, Proporcionando Una Potencia De Salida De 80 Vatios. Está Diseñado Específicamente Para Aplicaciones De Alto Rendimiento, Incluidos Sistemas De Comunicación, Radares Y Guerra Electrónica, En Los Que La Amplificación Eficiente Es Esencial. El Amplificador Ofrece Una Excelente Ganancia Y Estabilidad, Asegurando Un Rendimiento Confiable En Entornos Exigentes. Su Diseño Sólido Lo Hace Adecuado Para Aplicaciones Comerciales Y De Defensa, Proporcionando Una Salida De Potencia Consistente Dentro Del Rango De Frecuencia Especificado.
Normas
Típico; Nbsp; Rendimiento Y; Nbsp; A + 24vdc + 25 ° C, Y Nbsp; In +; Nbsp; A Y; Nbsp; Sistema De 50 Omega.
| RF / Amp; Nbsp; Eléctrico | |||||
| Parámetros | Min | Tipo. | Max | Unidades | |
| Operación Y; Nbsp; Frecuencia | 1.100 | 1.300 | MHz | ||
| RF Y; Nbsp; Entrada | 0 | DBm | |||
| P - SAT Y; Nbsp; Fuente De Alimentación Y; Nbsp; Salida | 49 | DBm | |||
| Ganancia | 49 | DB | |||
| Suma De Ganancia De Potencia; Nbsp; Planitud | ± 1 | DB | |||
| Entrada Y; Nbsp; Vswr | 1,5 | ||||
| Tensión De Funcionamiento | 20 | 24 | 30 | VDC | |
| Ajuste De Ganancia; Nbsp; Alcance | 31 | ||||
| Pasos De Ajuste De Ganancia | 1 | ||||
| Ajuste De Ganancia; Nbsp; Lineal | ± 1 | ||||
| Fuente De Alimentación Y; Nbsp; Ahora | 9. | A. | |||
| Señal Falsa | - 60 | DBC | |||
| Harmonic; Nbsp; Señal | - 20 | DBC | |||
| Maquinaria | ||
| Parámetros | Valor | Unidades |
| Tamaño Y; Nbsp; (largo X Ancho X Alto) | 200 × 120 × 30 | Mm |
| RF Y; Nbsp & Nbsp Amp; Nbsp; Conectores Y; Nbsp; (entrada Y Salida) | SMA - KFD / & Amp; Nbsp; N - Mujeres | - - |
| DC / Amp; Nbsp; Control Y; Nbsp; Conector | D - Subb Y; Nbsp; 7w2 | - - |
| Enfriamiento | Placa Inferior Y; Nbsp; Transmisión Y; Nbsp; - Opcional; Nbsp; Radiadores Disponibles | - - |
| Instalación | 3 - 8 Y; Nbsp; Thru; Nbsp; Hoyos | - - |
| Peso | ≤ 1,5 | Kilogramos |
| Ambiental /. Medidas De Protección | |||
| Parámetros | Min | Max | Unidades |
| Operación Y; Nbsp; Temperatura Y; Nbsp; (temperatura De La Carcasa) | - 40 | + 60 | ° C |
| Temperatura De Almacenamiento | - 55 | + 85 | |
| Humedad Y; Nbsp & Nbsp Amp; Nbsp; Alcance | 0 - 100 | Porcentaje | |
| Max ®; Nbsp; RF Y; Nbsp; Entrada | + 5 | DBm | |
| PA ®; Nbsp; Placa Inferior Y; Nbsp; Temperatura De Corte | + & Amp; Nbsp; 85 | ° C | |
| I,Nput/ OUtput Y; Nbsp;PINS | ||
| A.Amplificador CConectorTTipo: | D - Subb Y; Nbsp; 7w2 | |
| TRiad CCapaz PArte NNúmero: | - - | |
| PIn NNúmero | LAbel | DExplicación |
| 1 | - VDC | + 24v |
| 2 | Gnd | Suelo |
| 3. | Gnd | Suelo |
| 4 | Gnd | Suelo |
| 5 | 485a | |
| 6. | 485b | |
| 7. | Gnd | Suelo |

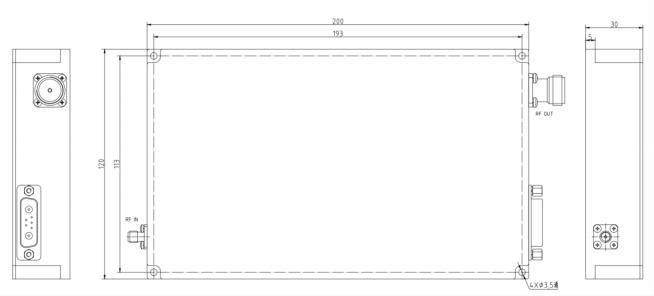

Esquema Mapa De Dimensiones

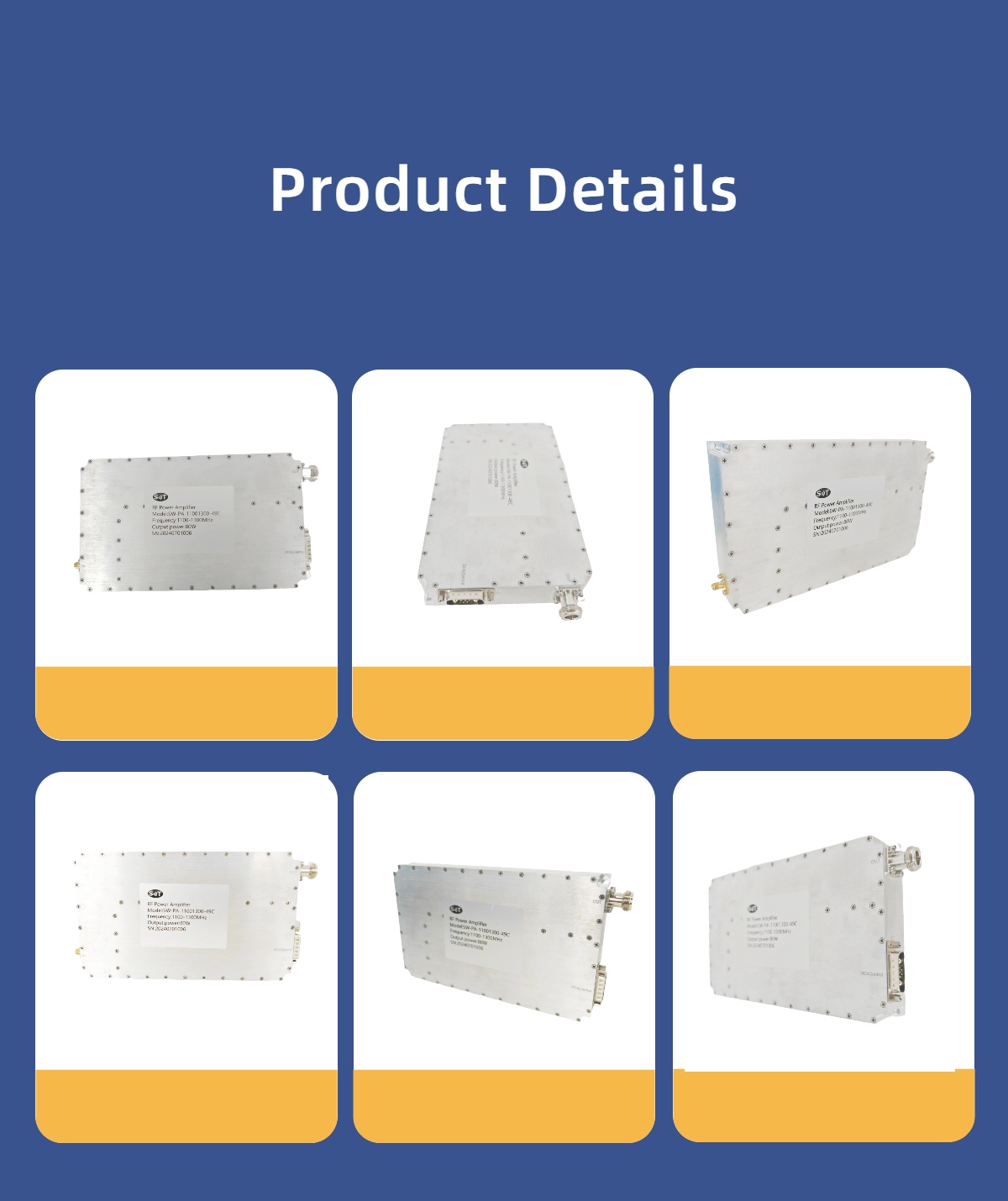

Product Details
Name:
Amplificador De Potencia De Radiofrecuencia De 1100 - 1300 MHz
Operating Frequency:
1100 - 1300 MHz
Psat Output Power:
80w
Gain:
49 Decibelios
Input Vswr:
1,5
Power Gain Flatness:
± 1db
Spurious Signals:
- 60dbc
Harmonic Signals:
- 20dbc
Operating Temp:
- 40 A 60 ° C
Application:
Sistemas De Comunicación, Radares, Guerra Electrónica
Transport Package:
Cartones
Specification:
200 × 120 × 30 Mm
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
