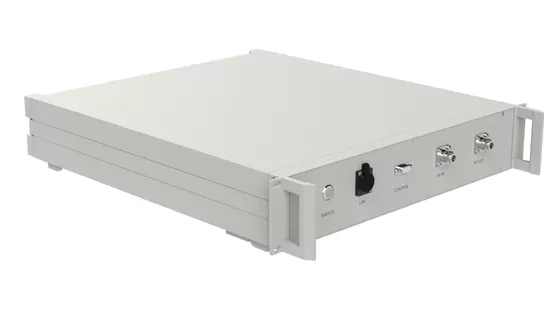

Amplificador De Banda Ku De 12 - 18ghz Psat 50w Amplificador De Emisión De Radiofrecuencia
Place of Origin：China
Brand Name：SWT
Model Number：SW - Pa - 120000 - 180000 - 47C
Price：
Product Description
Amplificador De Potencia De Banda Ku 12 - 18ghz Psat 50w Amplificador De Potencia De Radiofrecuencia
DExplicación
El Módulo Está Diseñado Específicamente Para Aplicaciones Militares Y Comerciales. Con Las últimas Tecnologías De Dispositivos Y Métodos De Diseño, Se Proporciona Alta Densidad De Potencia, Eficiencia Y Lineal En Encapsulamientos Pequeños Y Ligeros.
Normas
Las Especificaciones Están Sujetas A Cambios Sin Previo Aviso. Propiedades Típicas En Sistemas + 28vdc + 25 ° C Y 50 Omega.
| Eléctrico SPECIFICATIONS@25Grados Celsius | ||||
| Parámetros | Min | Típico | Max | Unidades |
| Rango De Frecuencia | 12 | 18 | GHz | |
| Ganancia | 47 | DB | ||
| Valor De Control De Ganancia | 0 | 47 | DB | |
| Obtener Planitud | ± 2 | DB | ||
| Coeficiente De Ruido | DB | |||
| Potencia De Salida (psat) | 47 | Watt | ||
| Falso | - 60 | DBC | ||
| Armónicos | - 15 | DBC | ||
| Vswr | 2: 1 | Tasa | ||
| Tensión De Entrada | Corriente Alterna De 220 Voltios | |||
| Interfaz Hombre - Máquina | Información De Visualización Lcd: Voltaje, Corriente, Ganancia | |||
| Interfaz De Control De Programas | RS232 Y Ethernet | |||
Nota:
1. Protección Vswr Del Aislador De Salida.
2. Protección Contra La Sobretemperatura; Protección Contra Sobretensión; Protección Contra Sobrecorriente; Protección Regular De Arranque.
| Calificación Ambiental | ||||
| Parámetros | Min | Típico | Max | Unidades |
| Potencia Máxima De Entrada | + 10 | DBm | ||
| Temperatura De Trabajo | - 20 | + 60 | Grados Celsius | |
| Temperatura No Operativa | - 40 | + 85 | Grados Celsius | |
| Humedad Relativa (sin Condensación) | 90 | Porcentaje | ||
| Altitud (mil - STD - 810f) | 10.000 | 30.000 | Pies | |
| Impacto / Vibración (mil - STD - 810f) | Hueso De Aire | |||
| Especificaciones Mecánicas | |||
| Parámetros | Valor | Restricciones | Unidades |

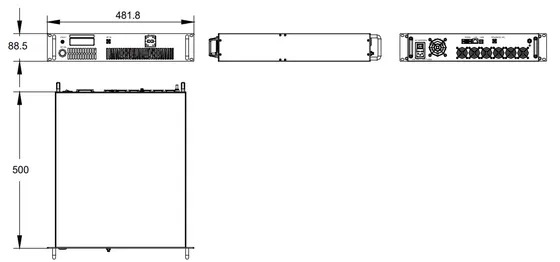

| Tamaño | 19 ＇2u diámetro: 500 mm | Max | Mm |
| Peso | 12000 | Max | Gramos |
| Entrada Del Conector De Radiofrecuencia | SMA - F | ||
| Salida Del Conector De Radiofrecuencia | Wrd650 | ||
| Conector De Detección Hacia Adelante / Hacia Atrás | |||
| Resistencia | Ohm | ||
Product Details
Name:
Amplificador De Potencia De Radiofrecuencia De 12 - 18ghz
Operating Frequency:
12 - 18ghz
Psat Output Power:
50w
Gain:
47db
Input Vswr:
Tasa 2: 1
Power Gain Flatness:
± 2db
Spurious Signals:
- 60dbc
Harmonic Signals:
- 15dbc.
Operating Temp:
- 20 A 60 ° C
Application:
Sistemas De Comunicación Y Radar
Transport Package:
Cartones
Specification:
2u
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
