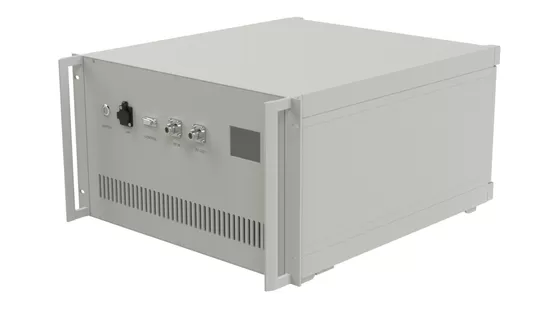

Amplificador De Señal De Radiofrecuencia De Amplificador De Banda Ku De 6,5 - 18ghz P1db 250W
Place of Origin：China
Brand Name：SWT
Model Number：SW - Pa - 650018000 - 54c
Price：
Product Description
Amplificador De Potencia De Banda Ku 6,5 - 18 GHz P1db250 W Amplificador De Potencia De Radiofrecuencia
DExplicación
El Módulo Está Diseñado Específicamente Para Aplicaciones Militares Y Comerciales. Con Las últimas Tecnologías De Dispositivos Y Métodos De Diseño, Se Proporciona Alta Densidad De Potencia, Eficiencia Y Lineal En Encapsulamientos Pequeños Y Ligeros.
Normas
Las Especificaciones Están Sujetas A Cambios Sin Previo Aviso. Propiedades Típicas En Sistemas + 28vdc + 25 ° C Y 50 Omega.
| Eléctrico SPECIFICATIONS@25Grados Celsius | ||||
| Parámetros | Min | Típico | Max | Unidades |
| Rango De Frecuencia | 6,5 | 18 | GHz | |
| Ganancia De Potencia | 54 | DB | ||
| Control De Ganancia | 0 | 33 | DB | |
| Planitud De La Ganancia De Potencia | ± 1,5 | DB | ||
| Coeficiente De Ruido | DB | |||
| Potencia De Salida @ P1db | 250 | Watt | ||
| Falso | - 60 | DBC | ||
| Armónicos | - 10 | DBC | ||
| Vswr | 2: 1 | Tasa | ||
| Tensión De Entrada | Corriente Alterna De 220 Voltios | |||
| Interfaz Hombre - Máquina | Pantalla Táctil Lcd: Potencia, Temperatura, Voltaje, Corriente Fwd | |||
| Interfaz De Control De Programas | RS232 Y Ethernet | |||
Nota:
1. Protección Contra La Sobretemperatura; Protección Contra Sobretensión; Protección Contra Sobrecorriente.
2. Enfriamiento Forzado Por Aire.
| Calificación Ambiental | ||||
| Parámetros | Min | Típico | Max | Unidades |
| Potencia Máxima De Entrada | DBm | |||
| Temperatura De Trabajo | - 10 | + 50 | Grados Celsius | |
| Temperatura No Operativa | - 20 | + 70 | Grados Celsius | |
| Humedad Relativa (sin Condensación) | 95 | Porcentaje | ||
| Altitud (mil - STD - 810f) | Tbd | Pies | ||
| Impacto / Vibración (mil - STD - 810f) | Tbd | |||

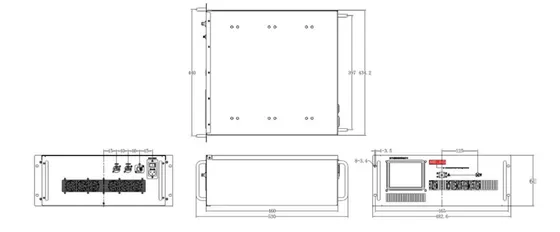

| Especificaciones Mecánicas | |||
| Parámetros | Valor | Restricciones | Unidades |
| Tamaño | 6u | Max | Mm |
| Peso | 35.000 | Max | Gramos |
| Entrada Del Conector De Radiofrecuencia | SMA - F | ||
| Salida Del Conector De Radiofrecuencia | Wrd500 | ||
| Conector De Detección Hacia Adelante / Hacia Atrás | |||
| Resistencia | Ohm | ||
Product Details
Name:
Amplificador De Potencia De Radiofrecuencia De 6,5 - 18ghz
Operating Frequency:
6,5 - 18ghz
Psat Output Power:
250W
Gain:
54db
Input Vswr:
Tasa 2: 1
Power Gain Flatness:
± 1,5 DB
Spurious Signals:
- 60dbc
Harmonic Signals:
- 10dbc
Operating Temp:
- 10 A 50 ° C
Application:
Pruebas Emc, Comunicaciones, Sistemas De Radar
Transport Package:
Cartones
Specification:
6u
