Amplificador De Potencia De Radiofrecuencia Psat 100W De Alta Eficiencia De 0,5 - 1ghz, Adecuado Para Diversas Instituciones De Investigación De Experimentos De Radiofrecuencia Y Microondas
Explicación
Este Amplificador De Potencia De Radiofrecuencia Funciona En Un Rango De Frecuencia De 0,5 A 1 GHz Y Proporciona Una Potencia De Salida Saturada (psat) De 100 W. A Continuación Se Detalla:
Características Principales:
Rango De Frecuencia:& Amp; Nbsp; 0,5 A 1 GHz
Potencia De Salida Saturada:& Amp; Nbsp; 100 Vatios (50 Dbm)
Eficiente:& Amp; Nbsp; El Diseño Está Diseñado Para Proporcionar La Máxima Eficiencia Energética Y Garantizar Un Uso Efectivo De La Electricidad.
Lineal:& Amp; Nbsp; Mantenga Una Alta Lineal Y Minimice La Distorsión De La Señal Durante El Proceso De Amplificación.
Estructura Robusta:& Amp; Nbsp; Diseñado Para Soportar Malas Condiciones De Funcionamiento Y Adecuado Para Aplicaciones Comerciales Y Militares.
Sistema De Refrigeración:& Amp; Nbsp; Equipado Con Un Mecanismo De Enfriamiento Avanzado Para Mantener La Temperatura De Trabajo óptima Y Garantizar La Fiabilidad A Largo Plazo.
Forma Compacta:& Amp; Nbsp; Diseñado Para Integrarse Fácilmente En Los Sistemas Existentes, El Enfoque Es Ahorrar Espacio Sin Afectar El Rendimiento.
Aplicaciones:
Telecomunicaciones:& Amp; Nbsp; Es Muy Adecuado Para Mejorar Las Señales En Las Estaciones Base Celulares Y Los Sistemas De Comunicación Inalámbrica.
Radio:& Amp; Nbsp; Adecuado Para Transmisores De Televisión Y Radio.
Militares:& Amp; Nbsp; Se Puede Utilizar En Sistemas De Comunicación Militar, Radares Y Guerra Electrónica.
Industria:& Amp; Nbsp; Aplicaciones Industriales De Radiofrecuencia Adecuadas Para El Monitoreo, Prueba Y Medición De Procesos.
Investigación Científica:& Amp; Nbsp; Adecuado Para Diversas Instituciones De Investigación De Experimentos De Radiofrecuencia Y Microondas.
Especificaciones Técnicas:
Potencia De Entrada:& Amp; Nbsp; Por Lo General, Se Acepta El Nivel De Potencia De Entrada Estándar Para Que Sea Compatible Con La Mayoría De Las Fuentes De Señal De Radiofrecuencia.
Ganancia:& Amp; Nbsp; Proporciona Una Ganancia Considerable Y Amplifica Eficazmente La Señal Débil.
Resistencia:& Amp; Nbsp; Resistencia Estándar De Entrada Y Salida De 50 Ohm, Compatible Con Varios Dispositivos De Radiofrecuencia.
Coeficiente De Ruido:& Amp; Nbsp; Bajo Coeficiente De Ruido Para Garantizar La Atenuación Mínima De La Señal Y La Salida De Alta Calidad.
Vswr (relación De Tensión De Onda Permanente):& Amp; Nbsp; Optimizar Para Reducir La Reflexión De La Señal Y Mejorar La Eficiencia De La Transmisión De Potencia.
Fuente De Alimentación:& Amp; Nbsp; Por Lo General, Se Necesita Una Fuente De Alimentación De Corriente Continua, Con Requisitos Específicos De Voltaje Y Corriente.
Resumen:
El Amplificador De Potencia De Radiofrecuencia Psat 100W De 0,5 - 1ghz Es Un Componente Multifuncional Y De Alto Rendimiento Diseñado Para Satisfacer Una Amplia Gama De Necesidades De Amplificación De Radiofrecuencia. Su Diseño Sólido, Su Alta Eficiencia Y Su Rendimiento Confiable Lo Convierten En Una Herramienta Importante En Aplicaciones De Telecomunicaciones, Radiodifusión, Militares, Industriales Y Científicas. El Amplificador Garantiza Una Mayor Intensidad Y Calidad De La Señal Dentro De Su Ancho De Banda De Trabajo Y Proporciona Soluciones Confiables Para Los Requisitos De Amplificación De Radiofrecuencia De Alta Potencia.
Normas
Las Especificaciones Están Sujetas A Cambios Sin Previo Aviso. Propiedades Típicas En Sistemas + 28vdc + 25 ° C Y 50 Omega.
| Eléctrico SPECIFICATIONS@25Grados Celsius |
| Parámetros | Min | Típico | Max | Unidades |
| Rango De Frecuencia | 0,5 |
| 1 | GHz |
| Ganancia De Potencia | 47 | 52 |
| DB |
| Planitud De La Ganancia De Potencia |
| ± 2 |
| DB |
| Psat Power | 100 |
|
| Watt |
| Falso |
|
| - 60 | DBC |
| Armónicos | 15 |
|
| DBC |
| Vswr |
|
|
| Tasa |
| Fuente De Alimentación De Corriente Continua |
| + 28 |
| Volt |
| Actual |
| 16 |
| A. |
| Calificación Ambiental |
| Parámetros | Min | Típico | Max | Unidades |
| Potencia Máxima De Entrada |
|
|
| DBm |
| Temperatura De Trabajo | - 40 |
| + 80 | Grados Celsius |
| Temperatura No Operativa | - 55 |
| + 125 | Grados Celsius |
| Humedad Relativa (sin Condensación) |
| 95 |
| Porcentaje |
| Altitud (mil - STD - 810f) |
| Tbd |
| Pies |
| Impacto / Vibración (mil - STD - 810f) |
| Tbd |
|
|
| Especificaciones Mecánicas |
| Parámetros | Valor | Restricciones | Unidades |

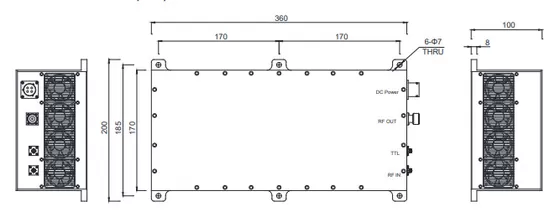

| Tamaño | 360 * 200 * 100 | Max | Mm |
| Peso | 15 | Max | Kilogramos |
| Entrada Del Conector De Radiofrecuencia | SMA - F |
|
|
| Salida Del Conector De Radiofrecuencia | N - F |
|
|
| Resistencia | 50 |
| Ohm |
