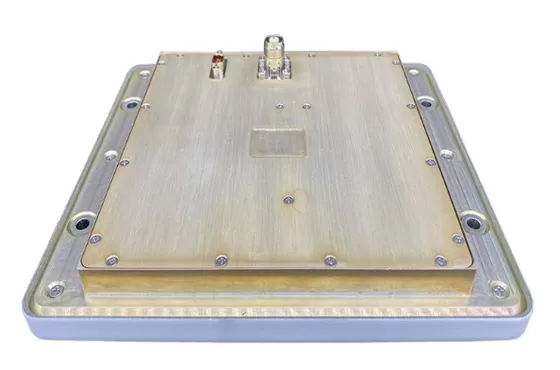

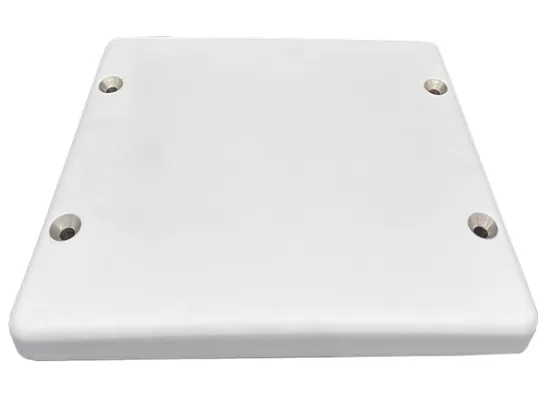

Antena Antiinterferencia Bd2 - B1, GPS - L1, GPS - L2 Y GLONASS G1 De 4 Componentes

Función

(1) Es Capaz De Recibir Señales De Navegación De Frecuencia Bd2 - B1, GPS - L1, GPS - L2 Y GLONASS G1 Al Mismo Tiempo.

(2) Es Capaz De Combatir La Interferencia Inhibidora De Las Señales De Frecuencia Bd2 - B1 Y GPS - L1.

(3) Es Capaz De Recibir Y Amplificar Las Señales De Navegación De Frecuencia GPS - L2 Y GLONASS G1 De Bajo Ruido Y Sintetizarlas Con Las Señales De Navegación De Frecuencia Bd2 - B1 Y GPS - L1 Antiinterferencias.

Aplicaciones

Plataformas De Aplicación A Bordo, A Bordo, A Bordo Y En Tierra.

Espectáculo

1.1 Y; Nbsp;Frecuencia De Trabajo

B1: 1561. 1 MHz ± 2 Mhz;

GPS L1: 1575,42 MHz ± 1023 Mhz;

GPS L2: 1227,6 MHz ± 10,23 Mhz;

Glonass: 1602 MHz ± 6 Mhz.

1.2 Capacidad Antiinterferencia

Tipo Antiinterferencia: Varias Señales De Interferencia De Supresión Fuerte Que Cubren Las Señales De Banda Bd2 - B1 Y GPS - L1.

Capacidad De Resistencia A Una Sola Fuente De Interferencia: ISR No Es Inferior A 85 Db;

Capacidad De Resistencia A Las Tres Fuentes De Interferencia: ISR No Es Inferior A 75 Db;

Anti - Interferencia: Tres (cubriendo Todas Las Señales De Banda De Bd2 - B1 Y GPS - L1).

1.3 Y; Nbsp;Ganancia Del Canal B1 / GNSS

35db ± 5db.

1.4 Relación De Onda Residente Del Puerto De Salida

≤ 2.

1.5 Amplitud De La Señal De Salida

La Frecuencia Central Es De 1568 MHz Y La Potencia Del Canal Dentro Del Ancho De Banda De 17 MHz Es De - 60 DBm ~ - 70 Dbm.

1.6 Resistencia De La Señal De Salida

50 Ohm.

1.7 Interfaz De Comunicación

Una Interfaz De Comunicación En Serie, Nivel Ttl, Realiza La Actualización En Línea Del Software Del Algoritmo Antiinterferencia.

1.8 Características De Potencia

Rango De Tensión De Corriente Continua: 9V A 36v, Consumo De Energía ≤ 12w (potencia Dc28v)

1,9 Peso

≤ 1,5 Kg.

1,10 & Amp; Nbsp;Interfaz Física

(1) Interfaz De Enchufe: & Amp; Nbsp;30j - 9zkp, Definición De Señal:

(2) Enchufe De Radiofrecuencia: SMA - K

1.11 Requisitos De Compatibilidad Electromagnética

El Diseño De Compatibilidad Electromagnética Debe Cumplir Con Los Requisitos Pertinentes De Gjb 151B - 2003.

1,12 & Amp; Nbsp;Requisitos De Adaptabilidad Ambiental

Rango De Temperatura De Trabajo: - 40 ° C ~ + 85 ° C

Rango De Temperatura De Almacenamiento: - 50 ℃ ~ + 85 ℃.

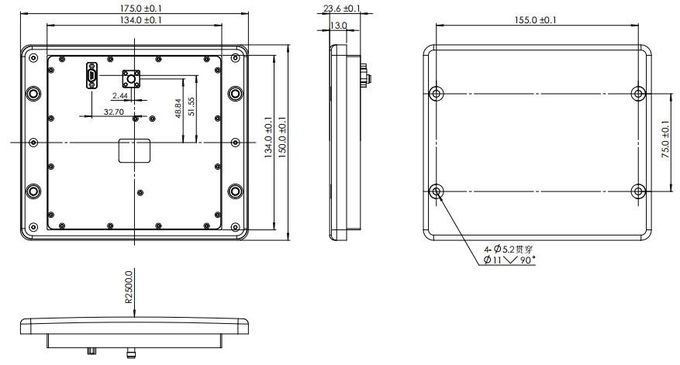

Tamaño
