Conectores DC - 12ghz Dc12v, 24v, 28v N, Sin Terminales; Con Interruptor Concéntrico TL - Dpdt

Place of Origin：China
Brand Name：SWT
Model Number：Swt801 - 00 - L - 2 - 2 - 8g - 4176
Price：
Contact Us Get Best Price
Product Description

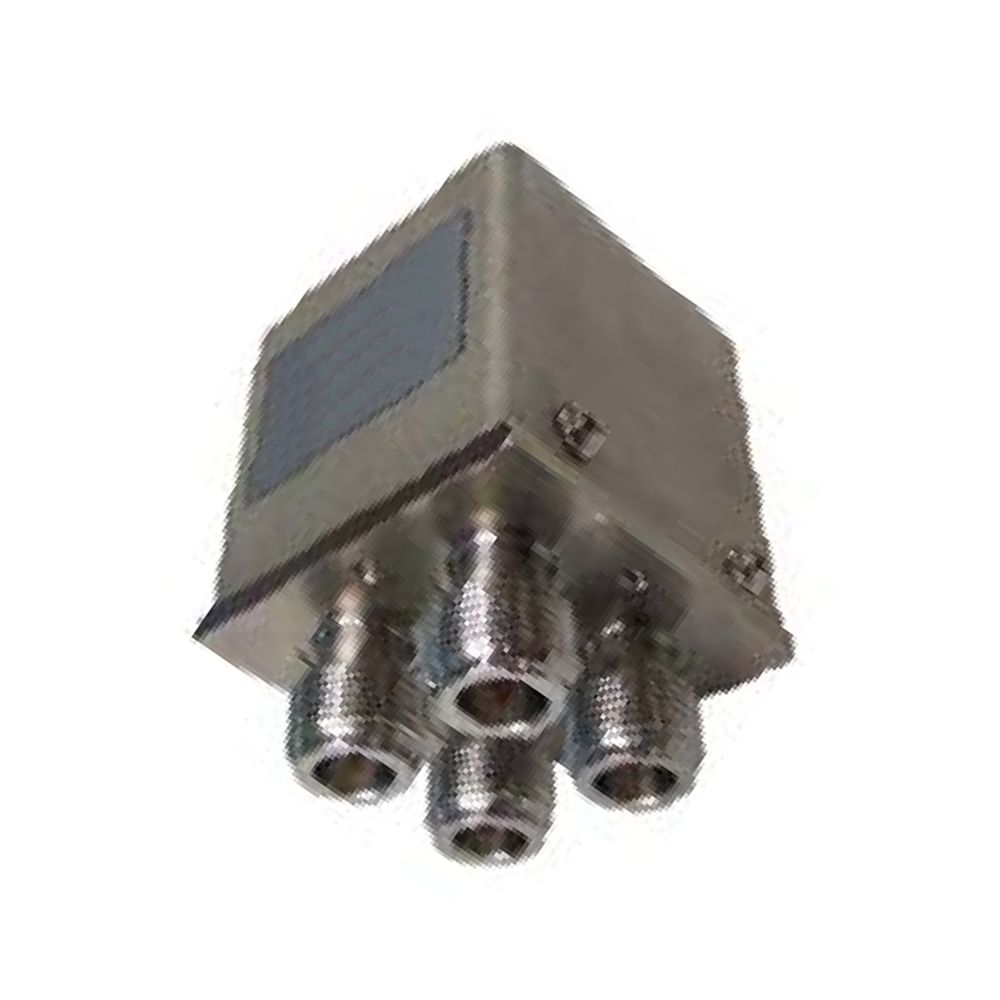

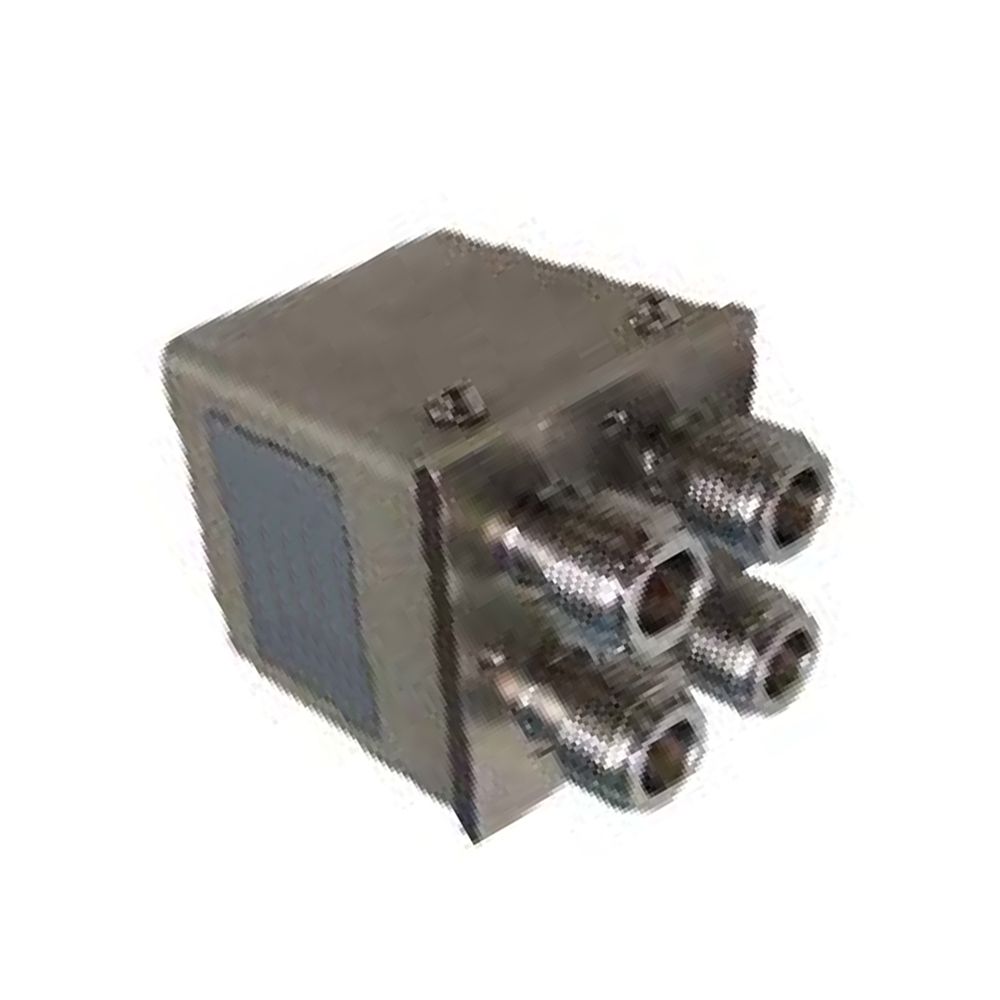

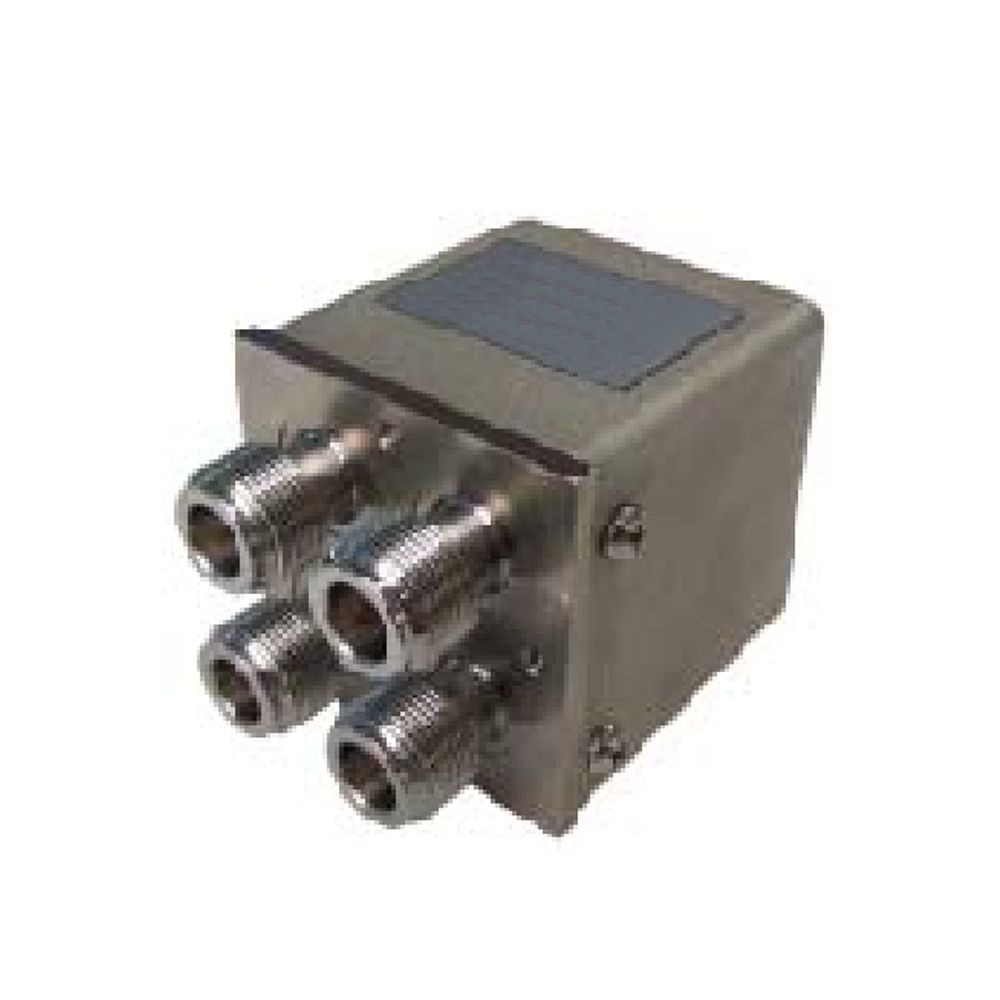

Conectores DC - 12ghz Dc12v, 24v, 28v N, Sin Terminales; Amp; Con Interruptor Concéntrico Ttl Dpdt

Concéntrico Interruptor Capaz Sí. Restringido A Través Tensión O Computadora Programable Y Sí. Acostumbrado A In Cambiar En El Circuito De Microondas. Según El Número De Puertos De Salida, Incluyen Spdt - Sp8t, 2pdt, 2p3t Y Transferencia, Entre Otros.
Interruptor Concéntrico De La Serie SWT - 801 39; Rango De Frecuencia DC - 26.5ghz, Que Se Caracteriza Por Una Baja Pérdida De Inserción, Un Bajo Vswr Y Un Excelente Rendimiento De Banda Ancha.

Características De Radiofrecuencia

Frecuencia (ghz)VswrGrado De Aislamiento (db)Ins. Pérdida (db)
DC A 11,15900,15
1 A 21,2850,2
2 A 31,3750,25
3 A 81,4650,35
8 A 121,5600,5


Especificaciones

Tensión De FuncionamientoDC 12 Voltios, 24 Voltios, 28 Voltios
Corriente De La Bobina480ma / 12v, 280ma / 24v, 230ma / 28v
Tiempo De Conmutación≤ 20ms
Operación Y; Nbsp; Temperatura- 40 ° C ~ + 85 ° C
Almacenamiento Y; Nbsp;Temperatura- 55 ° C ~ + 85 ° C
Vida Mecánica, Círculo≥ 106.
Tensión De Accionamiento TTL2,5 A 5v
Corriente De Accionamiento TTL0,02 A 0,8 Ma
Resistencia50o
Peso350 Gramos

Notas:
1. Tolerancia De Dimensión ± 2%
2. Proporcionar Diseño Personalizado.
Las Opciones Ttl Incluyen Diodos De Supresión




Product Details
Name:
Interruptor De Radiofrecuencia
Operating Frequency:
DC - 12 GHz
Operating Voltage:
DC 12 Voltios, 24 Voltios, 28 Voltios
Connector Type:
N
lsolation:
60 - 90 Decibelios
Ins. Loss:
0,15 - 0,5 Decibelios
VSWR:
Application:
Sistemas De Comunicación Y Microondas De Alta Frecuencia
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
