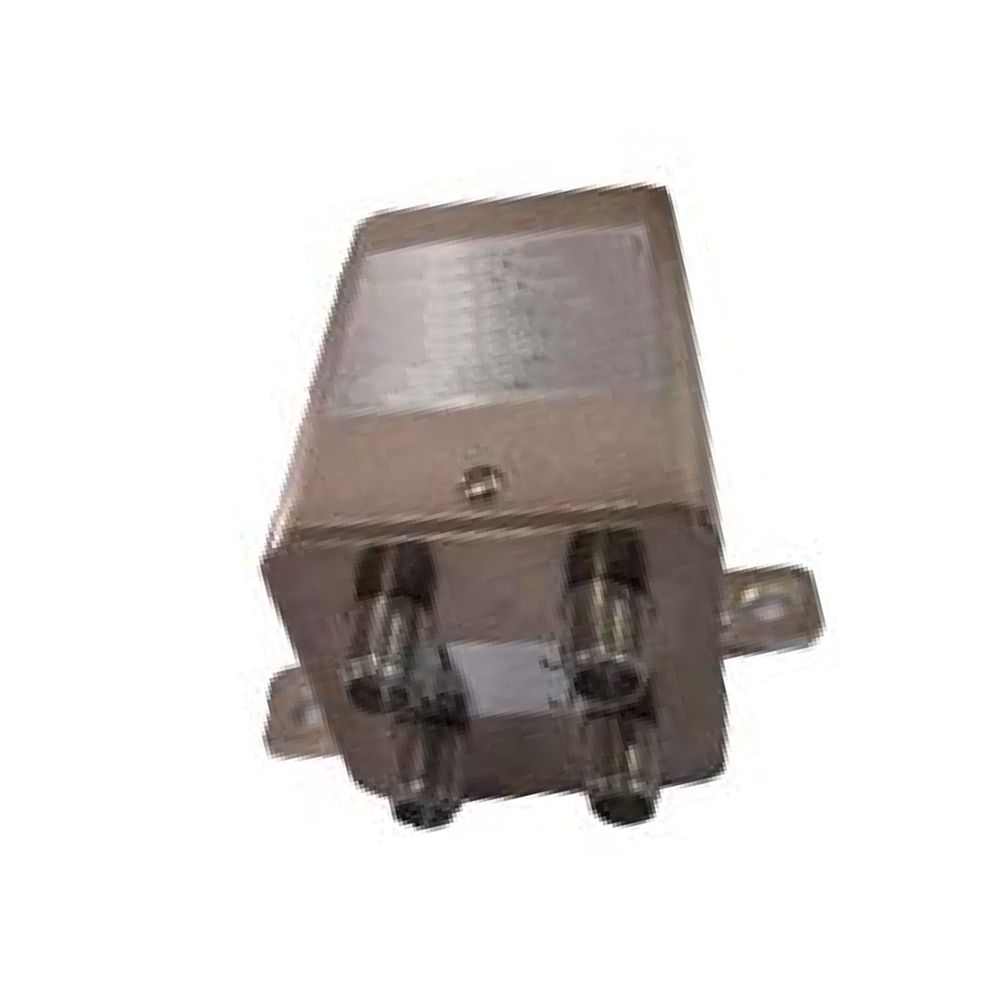

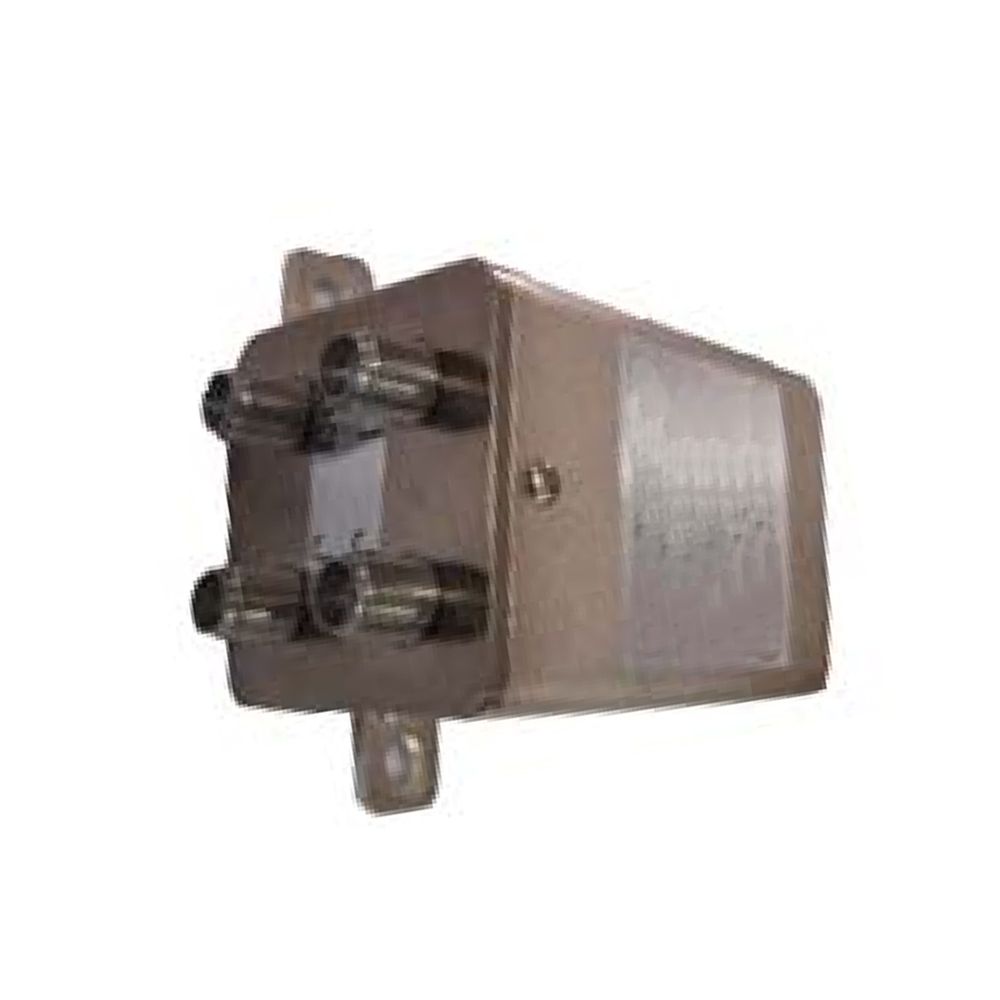

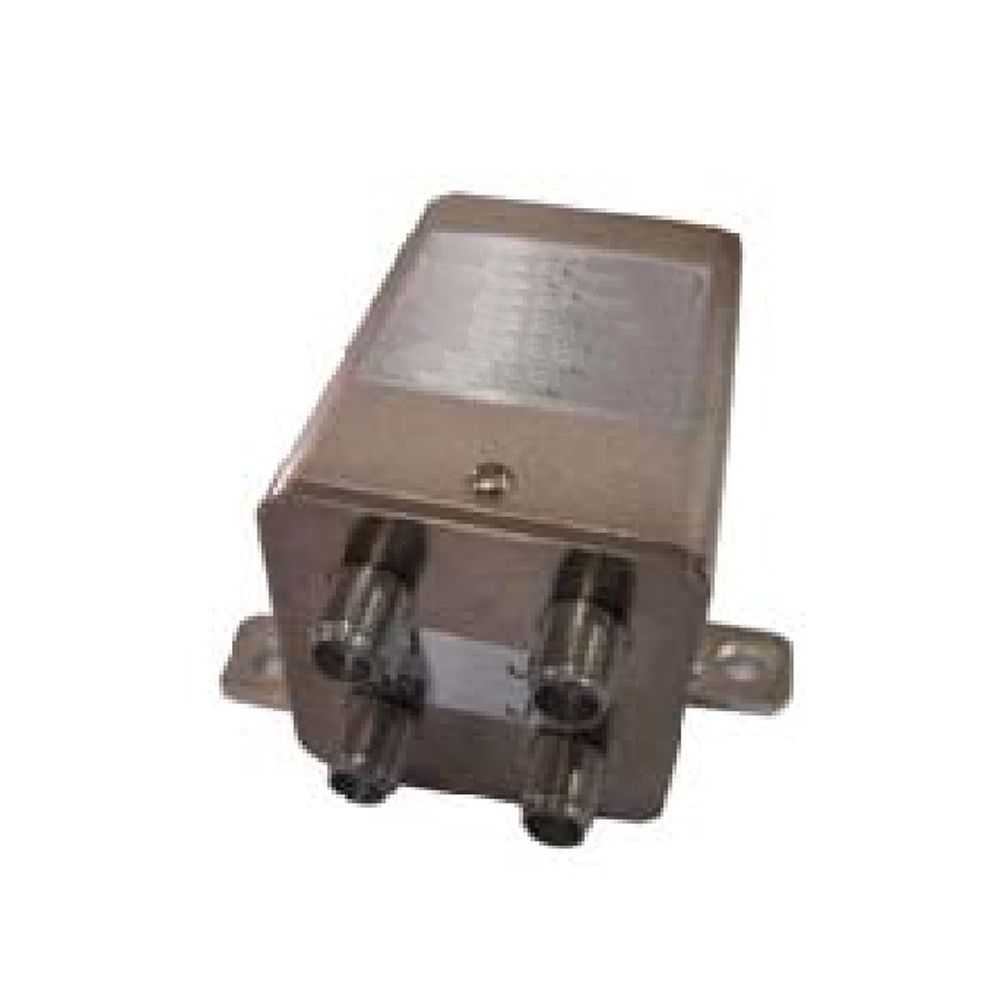

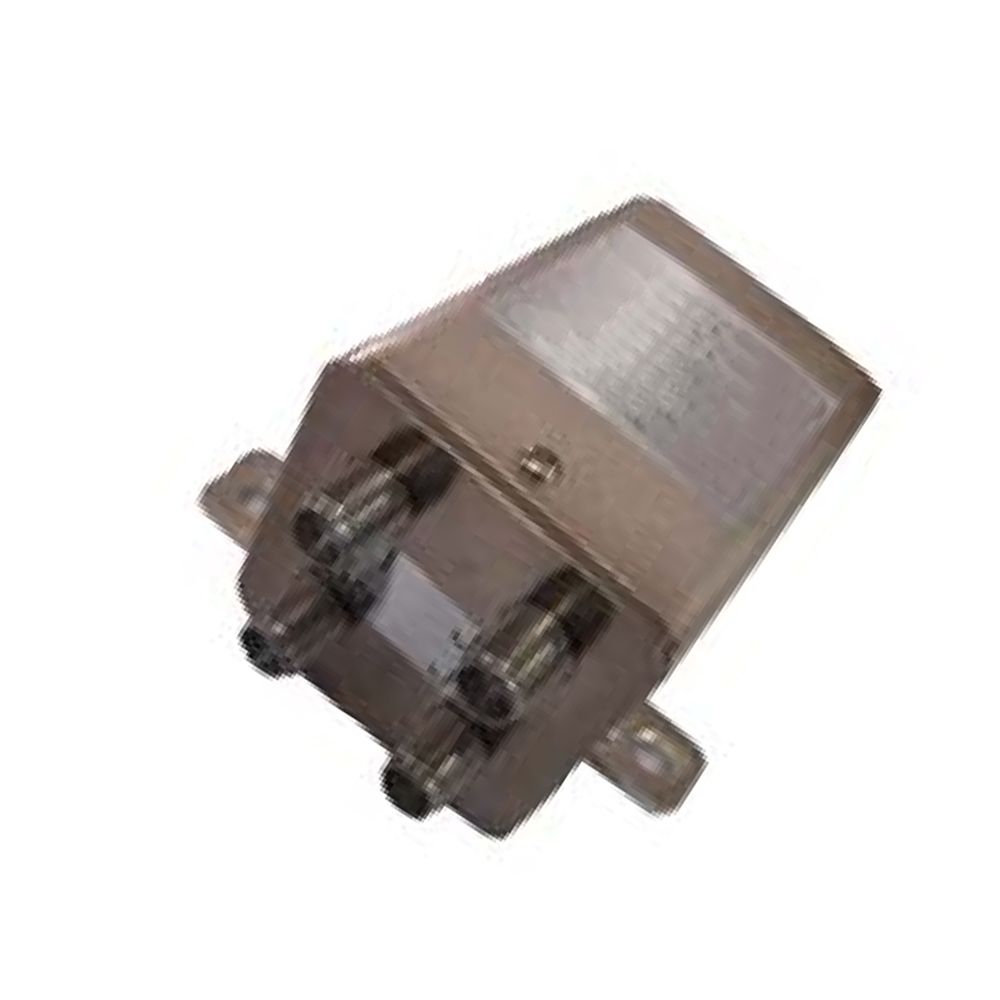

DC - 18ghz Sin Terminal; Con Bloqueo TL - Dpdt Y; Interruptor Concéntrico De Protección Contra Fallas

Place of Origin：China
Brand Name：SWT

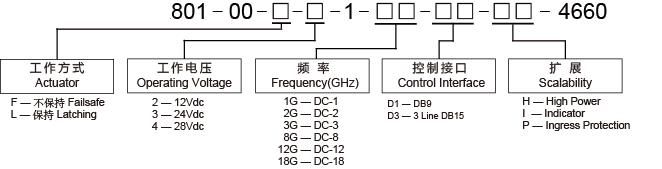

Model Number：Swt801 - 00 - L - 2 - 2 - 8g - 4176
Price：
Contact Us Get Best Price
Product Description

DC - 18ghz Sin Terminal; Amp; Con Ttl Dpdt Lock And; Amp; Interruptor Concéntrico De Protección Contra Fallas

Concéntrico Interruptor Capaz Sí. Restringido A Través Tensión O Computadora Programable Y Sí. Acostumbrado A In Cambiar En El Circuito De Microondas. Según El Número De Puertos De Salida, Incluyen Spdt - Sp8t, 2pdt, 2p3t Y Transferencia, Entre Otros.
Interruptor Concéntrico De La Serie SWT - 801 39; Rango De Frecuencia DC - 26.5ghz, Que Se Caracteriza Por Una Baja Pérdida De Inserción, Un Bajo Vswr Y Un Excelente Rendimiento De Banda Ancha.

Características De Radiofrecuencia

Frecuencia (ghz)VswrGrado De Aislamiento (db)Ins. Pérdida (db)
DC A 21,15900,2
2 A 41,2800,2
4 A 81,3700,3
8 A 121,4650,4
12 A 181,5600,5


Especificaciones

Tensión De FuncionamientoDC 12 Voltios, 24 Voltios, 28 Voltios
Corriente De La Bobina480ma / 12v, 280ma / 24v, 240ma / 28v
Tiempo De Conmutación≤ 20ms
Operación Y; Nbsp; Temperatura- 40 ° C ~ + 85 ° C
Almacenamiento Y; Nbsp;Temperatura- 55 ° C ~ + 85 ° C
Vida Mecánica, Círculo≥ 106.
Tensión De Accionamiento TTL2,5 A 5v
Corriente De Accionamiento TTL0,02 A 0,8 Ma
Resistencia50o
Peso100 Gramos

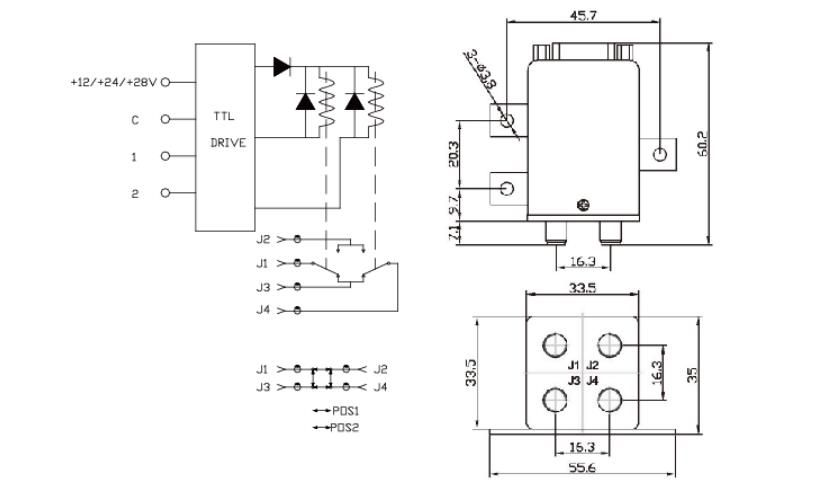

Notas:
1. Tolerancia De Dimensión ± 2%
2. Proporcionar Diseño Personalizado.
Las Opciones Ttl Incluyen Diodos De Supresión






Product Details
Name:
Interruptor De Radiofrecuencia
Operating Frequency:
DC - 18ghz
Operating Voltage:
DC 12 Voltios, 24 Voltios, 28 Voltios
Connector Type:
SMA
lsolation:
60 - 90 Decibelios
Ins. Loss:
0,2 - 0,5 Decibelios
VSWR:
Application:
Sistemas De Comunicación Y Microondas De Alta Frecuencia
