Радиолокатор и связь 20 - 520 МГц 100 Вт 50 дБ радиочастотный модуль
Place of Origin：China
Brand Name：SWT
Model Number：20 - 520 МГц
Price：1795 долл. США / шт.
Product Description
Радиолокатор и связь 20 - 520 МГц 100 Вт 50 дБ радиочастотный модуль
Примечания
Усилитель мощности RF (радиочастотный) - это электронное устройство, используемое для повышения мощности сигнала RF. Он в основном используется в области радиосвязи, радиолокационных систем, спутниковой связи, радио и телевидения, медицинского оборудования и других областях. Усилитель может усиливать радиочастотные сигналы малой мощности до достаточного уровня, чтобы обеспечить целостность сигнала и предотвратить чрезмерное затухание во время передачи.
Усилители мощности RF обычно используют высокочастотные электронные компоненты, такие как транзисторы, транзисторы мощности (например, GaN, LDMOS и т. Д.), интегральные схемы и т. Д. Для усиления сигнала путем увеличения напряжения или тока. Они имеют широкий диапазон рабочих частот и обычно охватывают диапазон от десятков тысяч до нескольких тысяч Гц и подходят для обработки различных радиочастотных сигналов.
В области применения радиочастотные усилители мощности играют решающую роль в системах беспроводной связи, повышая дальность передачи сигнала, охват и антиинтерференционную способность. Они также используются в радиолокационных системах, радио и телевидении, спутниковой связи и медицинском оборудовании.
В целом, радиочастотные усилители мощности являются незаменимыми компонентами современной беспроводной связи и электроники, обеспечивая надежное решение для усиления сигнала для различных радиочастотных приложений.
Общий обзор Измерения График
Нормы
| RF / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | Двадцать. | 520. | МГц | |
| Ввод радиочастот | 0 | Пять. | ДБм | |
| Коэффициент усиления мощности | Пятьдесят. | ДБ | ||
| Выходная мощность P - Sat | Пятьдесят. | ДБм | ||
| плоскость усиления мощности | ±2,5 | ±3 | ДБ | |
| диапазон управления усилением | Один. | Тридцать. | ДБ | |
| Сопротивление ввода / вывода | Пятьдесят. | О, о, о | ||
| Ложный сигнал | - 55. | ДБc | ||
| гармонический сигнал | - Пятнадцать. | - Десять. | ДБc | |
| Рабочее напряжение | 28. | Тридцать шесть. | V. | |
| Электрический ток | Четырнадцать. | А. | ||
| Input VSWR | Два. | |||
| Машины | ||
| ППараметры | V.Регион | УНИТ |

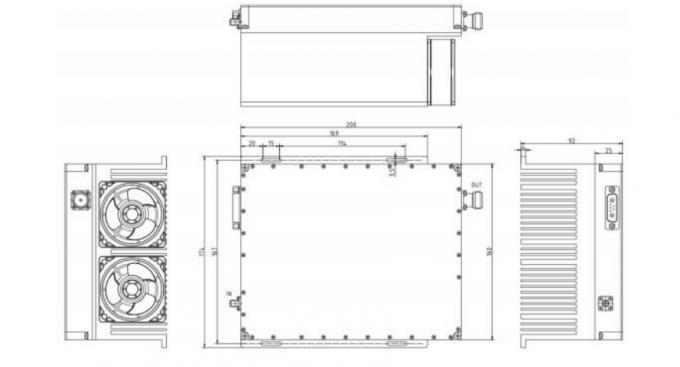

| Размер (ширина X глубина X высота) | 200 * 160 * 25 | Мм |
| Радиочастотный разъем (вход / выход) | Женщины типа SMA KFD / N | - Да. |
| DC / контрольный разъем | Д - SUB 7W2 | - Да. |

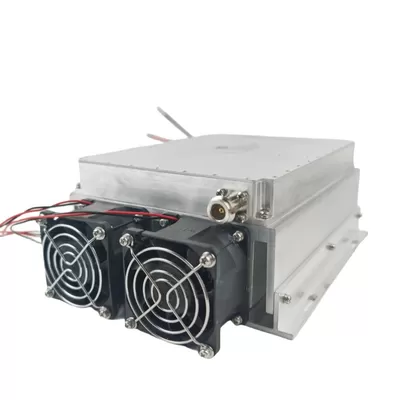

| Охлаждение | Воздушное охлаждение для охлаждения, размер будет определен позднее | - Да. |
| Монтаж | 3 - 4 проходные отверстия | |
| Вес | 4 | Килограммы |
| Окружающая среда и; НБСП;/ Меры защиты | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура. | - 25. | + 55 | °C |
| Диапазон влажности | 0 - 90 | В процентах | |
| Усилитель защищает температуру. | + 80 | °C | |
| Ввод& Экспорт; НБСП;Подключение | ||
| А.Усилитель& Amp; НБСП; ССоединитель ТТип: | Д - SUB 7W2 | |
| ТРиад& Amp; НБСП; СМожно& Amp; НБСП; ПИскусство& Amp; Я не знаю. ННомер: | - Да. | |
| ПВ& Amp; Я не знаю. ННомер | ЛАбель. | ДПримечания |
| 1 - 2 | - ВДК | + 28 В |
| Три. | ВНД | Земля |
| Четыре. | Монитор температуры | Справочное напряжение: 750mV @ 25°C, шкала: 10mV / °C |
| Пять. | Включен усилитель | Низкий или нулевой TTL = отключен, высокий TTL = включен |
| Шесть. | ||
| Семь. | ВНД | Земля |
Product Details
Name:
20 - 520 МГц Радиочастотный усилитель мощности мощностью 100 Вт
Operating Frequency:
20 - 520 МГц
Psat Output Power:
100 Вт
Gain:
50 дБ
Input Vswr:
Два.
Power Gain Flatness:
± 2,5 дБ
Spurious Signals:
- 55 дБc
Harmonic Signals:
- 15 дБc.
Operating Temp:
- 25 - 55 градусов по Цельсию.
Application:
Связь, испытания EMC, электронная война
Transport Package:
Картонная коробка
Specification:
200 X 160 X 25 мм
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
