Psat 45,5 DBm L - диапазон усилитель мощности 1 - 2 ГГц
Place of Origin：China
Brand Name：SWT
Model Number：SW - PA - 1000 - 25c
Price：
Product Description
Усилитель мощности L - диапазона 1 - 2 ГГц Psat 45,5 дБм радиочастотный усилитель мощности для систем связи и радиолокации
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | Один. | Два. | ГГц | |
| Усиление | Сорок пять. | ДБ | ||
| Управление усилением | 0 | Сорок пять. | ДБ | |
| Получение плоскости | ±2 | ДБ | ||
| Коэффициент шума | Десять. | ДБ | ||
| Выходная мощность (Psat) | 45.5 | ДБм | ||
| Ложный | - 60. | ДБc | ||
| Гармония | - 20. | ДБc | ||
| ВСВР | 2: 1 | Соотношение | ||
| Входное напряжение | Переменный ток 220 вольт | |||
| Человеко - машинный интерфейс | Информация отображения LCD: напряжение, ток, усиление, порог выходной мощности | |||
| Интерфейс программного управления | RS232 и Ethernet | |||
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | + 5 | ДБм | ||
| Рабочая температура | 0 | + 50 | °C | |
| нерабочая температура | - 20. | + 70 | °C | |
| Относительная влажность (неконденсация) | 95. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | Десять тысяч. | Тридцать тысяч. | Ноги | |
| Удар / вибрация (MIL - STD - 810F) | Воздушная кость | |||

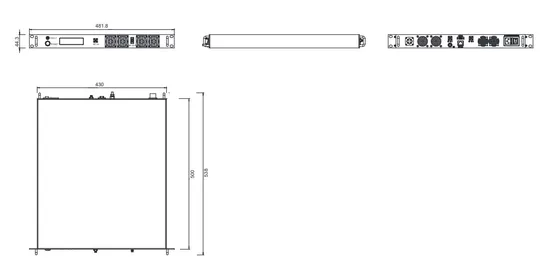

| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | 19 дюймов 1U (глубина: 500 мм) | Макс. | миллиметр |
| Вес | Три тысячи. | Макс. | Кэ |

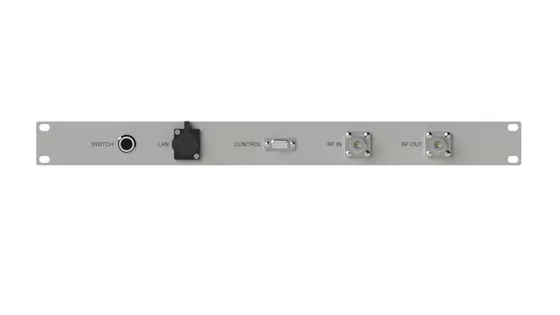

| Ввод радиочастотного соединения | СМА - F | ||
| Выход радиочастотного соединения | СМА - F | ||
| разъем с выходной связью | J30J15ZKP | ||
| Сопротивление | Пятьдесят. | Ом | |
Product Details
Name:
Радиочастотный усилитель мощности 1 - 2 ГГц
Operating Frequency:
1 - 2 ГГц
Psat Output Power:
35 Вт
Gain:
45.5 дБ
Input Vswr:
2: 1 Соотношение
Power Gain Flatness:
±2 дБ
Spurious Signals:
- 60 дБc
Harmonic Signals:
- 20 дБc
Operating Temp:
0 - 50°c
Application:
ЭМС испытания, связь, радиолокационные системы
Transport Package:
Картонная коробка
Specification:
19 дюймов 1U
