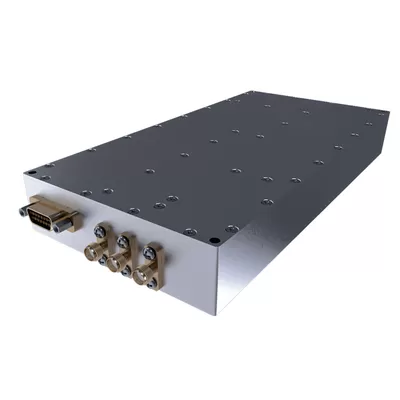

1 000 - 2000 МГц усилитель L - диапазона Psat 44 DBm широкополосный радиочастотный усилитель для связи, радиолокационных систем
Place of Origin：China
Brand Name：SWT
Model Number：SW - PA - 1000 - 204c
Price：
Product Description
1 000 - 2000 МГц усилитель L - диапазона Psat 44 DBm широкополосный радиочастотный усилитель для связи, радиолокационных систем
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | Тысяча. | 2000 год | МГц | |
| Ввод радиочастот | - 1. | ДБм | ||
| Выход мощности Psat | Сорок четыре. | ДБм | ||
| Усиление | Сорок пять. | ДБ | ||
| плоскость усиления мощности | ±2 | ДБ | ||
| Input VSWR | Два. | |||
| Рабочее напряжение | 28. | ВДК | ||
| В настоящее время | Пять. | А. | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 20. | ДБc | ||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (длина X ширина X высота) | 200 х 120 х 25 | Мм |

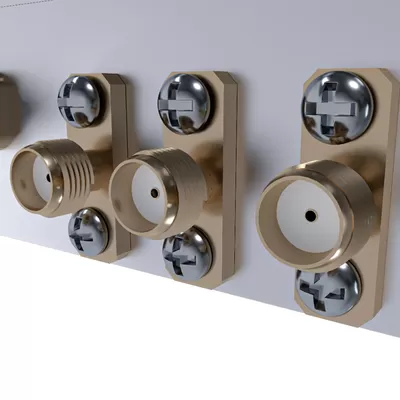

| Радиочастотный разъем (вход / выход) | СМА - КФД | - Да. |
| DC / контрольный разъем | ДБ15 | - Да. |
| Охлаждение | Проводимость по подложке - необязательный радиатор | - Да. |
| Монтаж | 3 - 4 проходные отверстия | - Да. |
| Вес | 1,2 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | - 40 | + 55 | °C |
| Диапазон влажности | 0 - 100 | В процентах | |
| Ввод максимальной радиочастоты | + 0 | ДБм | |
| Температура отсечки PA | + 85 | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | ДБ15 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| 1 - 4 | - ВДК | + 28 В | |
| 5 - 8 | ВНД | Земля | |
| Девять. | Включен усилитель | Высокий TTL = Включен, низкий TTL = отключен или не подключен | |
| Десять. | Привод передний | Обнаружение передней мощности (TTL High = & Nbsp;)Нормально.& Amp; НБСП; TTL Низкий = FАулт& Amp; НБСП;) | |
| Одиннадцать. | РЕВ | Обнаружение обратной мощности (TTL High = & Nbsp;)Нормально.& Amp; НБСП; TTL Низкий = FАулт& Amp; НБСП;) | |
| 12 - 15. | НС | НС | |
Product Details
Name:
Радиочастотный усилитель мощности 1000 - 2000 МГц
Operating Frequency:
1000 - 2000 МГц
Psat Output Power:
25 Вт
Gain:
45 дБ
Input Vswr:
Два.
Power Gain Flatness:
±2 дБ
Spurious Signals:
- 60 дБc
Harmonic Signals:
- 20 дБc
Operating Temp:
- 40 ~ 55 градусов Цельсия
Application:
ЭМС испытания, связь, радиолокационные системы
Transport Package:
Картонная коробка
Specification:
200 × 120 × 25 мм
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
