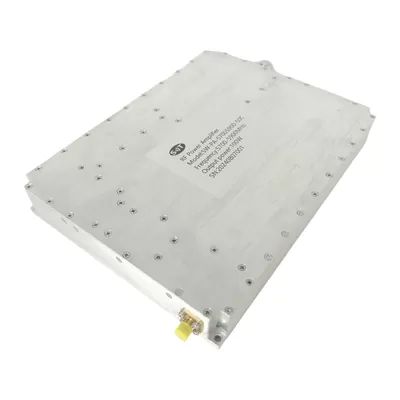

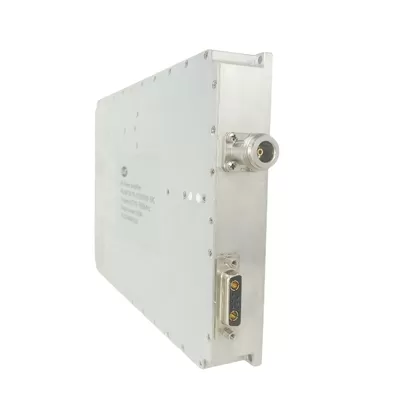

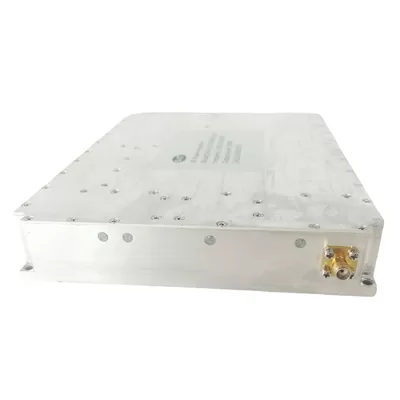

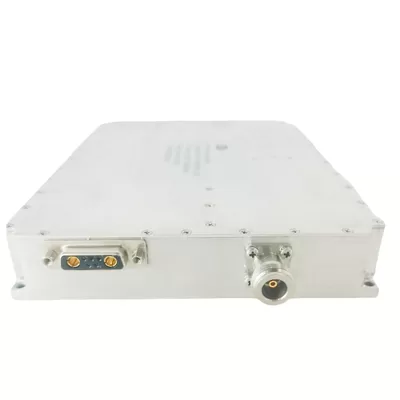

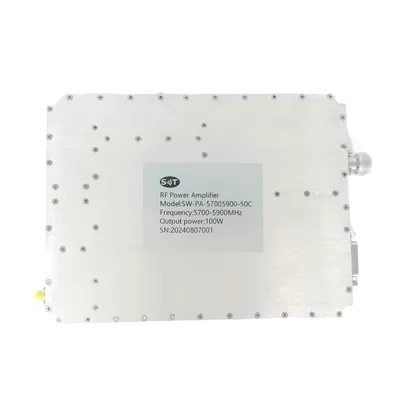

Радиочастотный усилитель мощности мощностью 5700 - 5900 МГц в C - диапазоне 100 Вт для спутниковой связи
Place of Origin：China
Brand Name：SWT
Model Number：SW - A - 57005900 - 50C
Price：3770 долл. США / шт.
Product Description
Основные особенности
Поддержка широкополосной связи: охватывает диапазоны от 5700 МГц до 5900 МГц и адаптируется к различным стандартам беспроводной связи (например, Wi - Fi 6E, 5G NR и т.д.).
Выход большой мощности: может стабильно выводить 100 Вт, подходит для передачи сигналов на большие расстояния.
Низкая шумовая производительность: использование низкошумных элементов для обеспечения высокого качества сигнала, подходящих для чувствительных систем связи.
Превосходная конструкция охлаждения: встроенная высокоэффективная система охлаждения, которая поддерживает стабильную рабочую температуру при выходе высокой мощности.
Области применения
Беспроводная связь: подходит для базовых станций, точек доступа и других устройств, поддерживающих передачу данных большой емкости.
Радиолокационные системы: широко используются в наземных и воздушных радарах для улучшения возможностей обнаружения и позиционирования.
Спутниковая связь: усиление сигнала внутри спутниковых наземных станций и спутников для обеспечения высококачественных каналов связи.
Научные эксперименты: для исследований и экспериментов с высокочастотными сигналами, которые обеспечивают стабильный источник сигнала для лаборатории.
Выводы
Радиочастотный усилитель мощности мощностью 5700 - 5900 МГц мощностью 100 Вт стал неотъемлемой и важной частью современных систем связи благодаря своей высокой мощности, высокому коэффициенту усиления и низкой шумовой производительности. Как в беспроводной, радиолокационной, так и в спутниковой связи, этот продукт обеспечивает отличную производительность и стабильность для широкого спектра применений.
Нормы
Типичный Спектакль В - 28ВДК + 25ОС А В А. 50О С Система.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Операция Частота | 5700 год | 5900 | МГц | |
| Ввод радиочастот | 0 | ДБм | ||
| Источник питания P - Sat Экспорт | Пятьдесят. | ДБм | ||
| Электричество& Amp; НБСП; Усиление | Пятьдесят. | ДБ | ||
| Электричество и; НБСП; Получение плоскости | ±1 | ДБ | ||
| гармонический сигнал | - 30. | ДБc | ||
| Input VSWR | 1.5. | Два. | ||
| Рабочее напряжение | 28. | ВДК | ||
| Электрический ток | Восемь. | А. | ||
| Сопротивление ввода - вывода | Пятьдесят. | О, о, о | ||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер Л Х В Х Н | 162 * 90 *Двадцать три. | Мм |
| РЧ Соединитель (Ввод / Экспорт) | СМА - КФД/ СМА - КФД | - Да. |
| Постоянный ток / Контроль Соединитель | ДБ9 | - Да. |
| Охлаждение | Рассмотрим систему охлаждения. | - Да. |
| Монтаж | Три.- Да.Четыре. Принято Дырка | - Да. |
| Вес | 1.5. | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Операция Временные работники. (Температура корпуса) | - Да.Двадцать. | +55. | °C |
| Влажность Сфера охвата | 0 - 100 | В процентах | |
| Температура отсечки PA | + 85. | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | ДБ9 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| 1 - 2 | - ВДК | + 28V. | |
| Три. | ВНД | Земля | |
| Четыре. | НС | НС | |
| Пять. | Включен усилитель | Запрещено: TTL & Amp; "; Низкий & * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * Включено: TTL & Amp; "; Высокий & "; (Низкий: 0 ~ 0,5 В, высокий: 2,5 ~ 5 В) | |
| Шесть. | ВНД | Земля | |
| Семь. | Привод передний | Форвард. Электричество Обнаружение (P (dBm) = - 42,8 U (V) + 70,5) | |
| Восемь. | РЕВ | Инверсия Электричество Обнаружение (P (dBm) = - 42,8 U (V) + 70,5) | |
| Девять. | ВНД | Земля | |
Product Details
Name:
Радиочастотный усилитель мощности 5700 - 5900 МГц
Operating Frequency:
5700 - 5900 МГц
Psat Output Power:
100 Вт
Gain:
50 дБ
Input Vswr:
Два.
Power Gain Flatness:
±1 дБ
Spurious Signals:
Harmonic Signals:
- 30дБc.
Operating Temp:
- 20 ~ 55 градусов Цельсия
Application:
Связь, радиолокационные системы, испытания и измерения
Transport Package:
Картонная коробка
Specification:
162 * 90 * 23 мм
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
