Радиочастотный усилитель мощности 400 - 6000 МГц мощностью 100 Вт представляет собой высокопроизводительный широкополосный усилитель, предназначенный для широкого спектра применений, включая беспроводную связь, радиолокационные системы, электронную войну и тестирование сигналов. Этот усилитель использует передовые технологии проектирования для обеспечения высокой эффективности, высокого коэффициента усиления и стабильной выходной мощности.
Особенности продукции
Эффективность:& Amp; НБСП; Использование высокоэффективной технологии усиления мощности для достижения высокой производительности и низкого энергопотребления.
Высокое усиление:& Amp; НБСП; Обеспечивает превосходную производительность усиления, обеспечивая высококачественное усиление сигнала.
Широкополосная связь:& Amp; НБСП; Охватывает частотный диапазон 400 - 6000 МГц для различных применений.
Стабильность:& Amp; НБСП; Обеспечивает отличную частотную и температурную стабильность, адаптируясь к сложной среде.
Долговечность:& Amp; НБСП; Конструкция соответствует промышленным стандартам, обеспечивает высокую надежность и долговечность.
Сценарий применения
Беспроводная связь:& Amp; НБСП; Улучшить качество передачи сигнала и обеспечить стабильную и надежную связь.
Радиолокационная система:& Amp; НБСП; Улучшить возможности обнаружения радиолокационных сигналов, улучшить диапазон и точность обнаружения системы.
Электронная война:& Amp; НБСП; Обеспечивает мощные помехи и подавление сигналов в системах электронной войны.
Сигнальные тесты:& Amp; НБСП; Используется в различных системах тестирования радиочастотных сигналов для обеспечения точности и надежности результатов испытаний.
Преимущество
Эффективная стабильность:& Amp; НБСП; Использование передовых технологий усиления для обеспечения высокой эффективности и стабильности.
Частотный охват широк:& Amp; НБСП; Охватывает частотный диапазон 400 - 6000 МГц для различных применений.
Легко интегрируется:& Amp; НБСП; Конструкция компактна и легко интегрируется в существующие системы.
Высокая надежность:& Amp; НБСП; Соответствует промышленным стандартам, применяется в суровых условиях.
Нормы
Типичный & НБСП; В & Amp; НБСП; 28В переменный ток + 25°C, & Amp; НБСП; & Amp; НБСП; In &; НБСП; A) и НБСП; Система 50 Омега.
| RF / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | 400 | Шесть тысяч. | МГц | |
| РЧ Ввод | - 10. | ДБм | ||
| Электричество Усиление | Шестьдесят. | ДБ | ||
| П - сат Экспорт Электричество | 49,5 | Пятьдесят. | ДБм | |
| Электричество Усиление Плотность | ±Четыре. | ДБ | ||
| Ввод / вывод Сопротивление | Пятьдесят. | О, о, о | ||
| Ложный сигнал | - 40 | ДБc | ||
| гармонический сигнал | - 15. | ДБc | ||
| Рабочее напряжение | 28. | V. | ||
| Снабжение Электричество | Пятьсот. | В | ||
| Input VSWR | Два. | |||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размеры и НБСП; В Х Д Х Н | 300 * 192 * 25 | Мм |
| РЧ Соединитель & НБСП; (Ввод и вывод) | & Quot; СМА - КФ & Quot;; NBSP / & АМП; НБСП; СМА - ФК | - Да. |
| Контроллер | Д - СУБА.Электричество Включить / включить Гуань Контроль; Контроль Параметры Включая & НБСП; Выходная мощность, температура | - Да. |
| Охлаждение | Внешний Радиатор Требования | - Да. |
| Вес | 4.5. | Килограммы |
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размеры и НБСП; В Х Д Х Н | 300 * 192 * 25 | Мм |
| РЧ Соединитель & НБСП; (Ввод и вывод) | & Quot; СМА - КФ & Quot;; NBSP / & АМП; НБСП; СМА - ФК | - Да. |
| Контроллер | Д - СУБА.Электричество Включить / включить Гуань Контроль; Контроль Параметры Включая & НБСП; Выходная мощность, температура | - Да. |
| Охлаждение | Внешний Радиатор Требования | - Да. |
| Вес | 4.5. | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Операция Временные работники. | - 40 | + 85 | °C |
| Температура хранения. | - 40 | + 85 | °C |
| Усилитель защищает температуру. | + 90 | °C | |
| Шок. | MIL - STD - 810F / G | ||
| Вибрация | MIL - STD - 810F / G | ||
| Меры защиты | А Конец Температура Защита, & Amp; НБСП; Ввод Конец Электричество Защита, & Amp; НБСП; Конец Напряжение Защита, & Amp; НБСП; Конец В настоящее время Защита | ||
| I. СОДЕРЖАНИЕНПУТ/ О& Quot; UTPUT & Quot; НБСП;Панель ConneСектор | |||
| А.Усилитель С& ОННЕКТОР; НБСП;ТТипА. | - Да. | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ННомер | Интерфейс Тип | ДПримечания | |
| Х1 | СМА - ФК | РЧ В | |
| Х2 | СМА - ФК | РЧ Уходи! | |
| Х6 | Д - СУБ | & DC; NBSP & АМП; Компания Amp & АМП; НБСП; Контроль Интерфейс | |
| Соединитель Определения | ||
| А.Усилитель С& ОННЕКТОР; НБСП;ТТипА. | Д - СУБ | |
| ТРиад СМожно ПИскусство ННомерА. | - Да. | |
| ННомер | Определения | ДПримечания |
| Один. | Компания VDD | 28В |
| Два. | Компания VDD | 28В |
| Три. | ВНД | ВНД |
| Четыре. | ВНД | ВНД |
| Пять. | ПА Включить | ТТЛ Привет = Включено, & Amp; НБСП; ТТЛ Ло * Запретить Или Нет! Подключение |
| Шесть. | Предупреждение @ Info: Whatsthis | Предупреждение @ Info: Whatsthis (TTL) |
| Семь. | Временные рабочие Контроль | Температура (Моделирование) |
| Восемь. | НС | НС |
| Девять. | НС | НС |

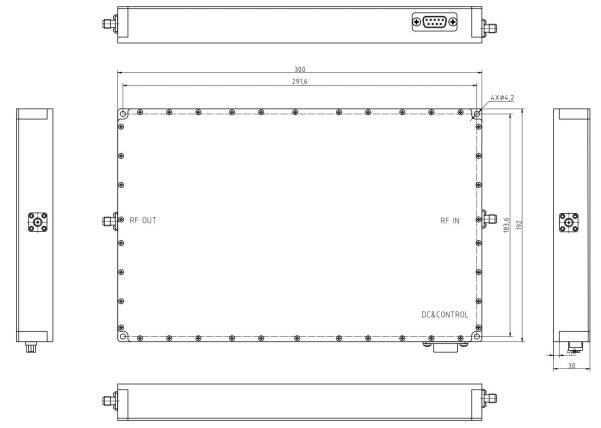

Общий обзор Измерения График
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
