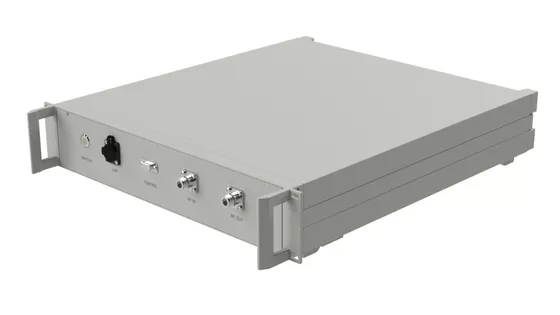

40 дБ усилитель C - диапазона с усилением 2 - 6 ГГц, установленный через стойку радиоусилителя CW 40 Вт для испытаний EMC
Place of Origin：China
Brand Name：SWT
Model Number：SW - PA - 2006000 - 40C
Price：
Product Description
Усилитель мощности 2 - 6 ГГц C - диапазона для испытаний EMC с использованием радиочастотного усилителя мощности CW 40 Вт
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | Два. | Шесть. | ГГц | |
| Коэффициент усиления мощности | Сорок. | ДБ | ||
| Управление усилением | ДБ | |||
| плоскость усиления мощности | ±2 | ДБ | ||
| Выходная мощность (Psat CW) | Сорок. | Ватт | ||
| Ложный | - 50 | ДБc | ||
| Гармония | - 13. | ДБc | ||
| Input VSWR | 2: 1 | Соотношение | ||
| Output VSWR | 2.5: 1 | Соотношение | ||
| Входное напряжение | 180. | 220. | 240. | Вольт |
| Человеко - машинный интерфейс | Сенсорный экран LCD: мощность FWD / REV, температура, напряжение, ток | |||
| Интерфейс программного управления | TCP / IP и Ethernet | |||
Примечание:
1.Входные сигналы: AM, FM, CW, импульсы, LFM, фазовое кодирование.
2. Защита от перегрева; защита от избыточного напряжения Чрезмерная стимулирующая защита.
3.Принудительное охлаждение воздуха.
4.Защита от дождя, песка, пыли.
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | 0 ±2 | ДБм | ||
| Рабочая температура | 0 | + 40 | °C | |
| нерабочая температура | - 10. | + 70 | °C | |
| Относительная влажность (неконденсация) | 95. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | Десять тысяч. | Тридцать тысяч. | Ноги | |
| Удар / вибрация (MIL - STD - 810F) | Воздушная кость | |||

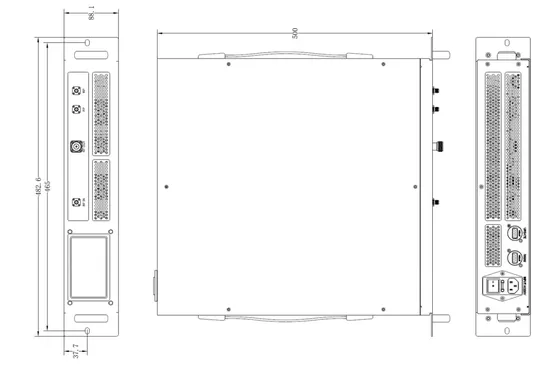

| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | Диаметр 2U: 500 мм | Макс. | миллиметр |
| Вес | 13 000 ± 2,5 | Макс. | Кэ |
| Ввод радиочастотного соединения | N - F | ||
| Выход радиочастотного соединения | N - F | ||
| Соединитель для проверки движения вперед / назад | N - F | ||
| Сопротивление | Пятьдесят. | Ом | |
Product Details
Name:
Радиочастотный усилитель мощности 2 - 6 ГГц
Operating Frequency:
2 - 6 ГГц
Psat Output Power:
200 Вт
Gain:
40 дБ
Input Vswr:
2: 1 Соотношение
Power Gain Flatness:
±2 дБ
Spurious Signals:
- 50 дБc.
Harmonic Signals:
- 13 дБc
Operating Temp:
- 10 ~ 70°c
Application:
ЭМС испытания, связь, радиолокационные системы
Transport Package:
Картонная коробка
Specification:
2U
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
