Радиочастотный усилитель мощности для связи и радиолокационных систем 0,7 - 6 ГГц Psat 32 дБм C - диапазона
Place of Origin：China
Brand Name：SWT
Model Number：SW - PA - 7006000 - 28C
Price：
Product Description
усилитель мощности C - диапазона 0,7 - 6 ГГц Psat 31dBm
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | 0,7 | Шесть. | ГГц | |
| Коэффициент усиления малых сигналов | 28. | Тридцать. | ДБ | |
| плоскость усиления малых сигналов | ±2,5 | ДБ | ||
| Коэффициент шума | ДБ | |||
| Прошлые полномочия | 31. | Тридцать два. | ДБм | |
| Ложный | - 60. | ДБc | ||
| Гармония | - 15. | ДБc | ||
| Input VSWR | Соотношение | |||
| Output VSWR | 2.: 1 | Соотношение | ||
| Источник постоянного тока | Двенадцать. | Вольт | ||
| В настоящее время | 2400 год | Мама! | ||
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | + 5 | ДБм | ||
| Рабочая температура | - 40 | + 70 | °C | |
| нерабочая температура | - 45. | + 85 | °C | |
| Относительная влажность (неконденсация) | 95. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | ТБД | Ноги | ||
| Удар / вибрация (MIL - STD - 810F) | ТБД | |||
| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |

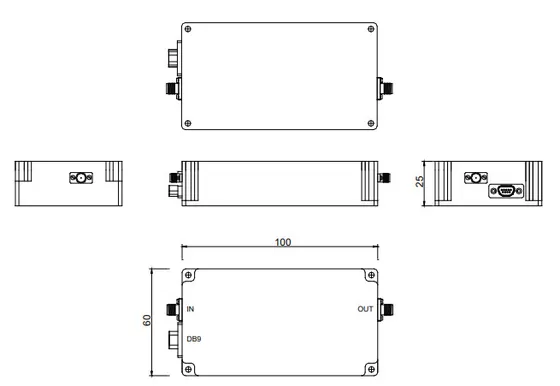

| Размер | 110 * 60 * 25 | Макс. | миллиметр |
| Вес | Шестьсот. | Макс. | Кэ |
| Ввод радиочастотного соединения | СМА - F | ||
| Выход радиочастотного соединения | СМА - F | ||
| Сопротивление | Пятьдесят. | Ом | |
Product Details
Name:
Радиочастотный усилитель мощности 0,7 - 6 ГГц
Operating Frequency:
0,7 - 6 ГГц
Psat Output Power:
32 дБм
Gain:
30 дБ
Input Vswr:
1.5: 1
Power Gain Flatness:
± 2,5 дБ
Spurious Signals:
- 60 дБc
Harmonic Signals:
- 15 дБc.
Operating Temp:
0 - 45°c
Application:
ЭМС испытания, связь, радиолокационные системы
Transport Package:
Картонная коробка
Specification:
110 * 60 * 25 мм
