3 - 5 ГГц C - диапазонный усилитель P1dB 36 DBm широкополосный радиоусилитель
Place of Origin：China
Brand Name：SWT
Model Number：SW - PA - 3000500 - 36C
Price：
Product Description
усилитель мощности C - диапазона 3 - 5 ГГц P1dB 36dBm
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | Три. | Пять. | ГГц | |
| Коэффициент усиления малых сигналов | Тридцать шесть. | ДБ | ||
| плоскость усиления малых сигналов | ±1,5 | ДБ | ||
| Коэффициент шума | Шесть. | ДБ | ||
| Сжатие выходной мощности 1dB | Тридцать шесть. | ДБм | ||
| IP3 | ДБм | |||
| ВСВР | 2: 1 | Соотношение | ||
| Источник постоянного тока | Восемь. | Вольт | ||
| В настоящее время | Четыре. | Мама! | ||
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | + 20 | ДБм | ||
| Рабочая температура | - 40 | + 85 | °C | |
| нерабочая температура | - 55. | + 125 | °C | |
| Относительная влажность (неконденсация) | 95. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | Десять тысяч. | Тридцать тысяч. | Ноги | |
| Удар / вибрация (MIL - STD - 810F) | Воздушная кость | |||
| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |

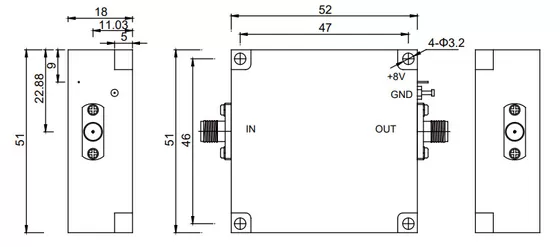

| Размер | 52 * 51 * 16 | Макс. | миллиметр |
| Вес | Восемьдесят. | Макс. | Кэ |
| Ввод радиочастотного соединения | СМА - F | ||
| Выход радиочастотного соединения | СМА - F | ||
| Сопротивление | Пятьдесят. | Ом | |
Product Details
Name:
3 - 5 ГГц радиочастотный усилитель мощности
Operating Frequency:
3 - 5 ГГц
Psat Output Power:
36 дБм
Gain:
36 дБ
Input Vswr:
Power Gain Flatness:
±1,5 дБ
Spurious Signals:
- 60 дБc
Harmonic Signals:
- 15 дБc.
Operating Temp:
- 40 ~ 85 градусов Цельсия
Application:
ЭМС испытания, связь, радиолокационные системы
Transport Package:
Картонная коробка
Specification:
52 * 51 * 16 мм
