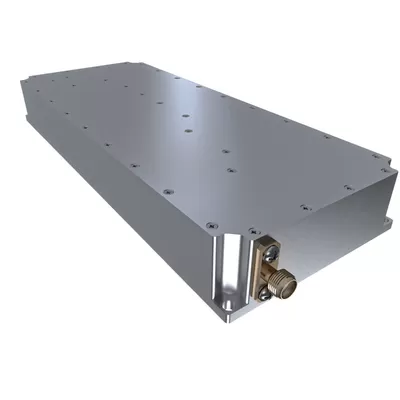

5700 - 5800 МГц P1dB 53 DBm Мощный микроволновый усилитель C - диапазона
Place of Origin：China
Brand Name：SWT
Model Number：SW - A - 57005800 - 53C
Price：
Product Description
Усилитель мощности C - диапазона 5700 - 5800 МГц P1dB 53 дБм
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | 5700 год | 5750 год | 5800 | МГц |
| Ввод радиочастот | 0 | ДБм | ||
| Выход мощности P - 1dB | 53. | ДБм | ||
| Усиление | 53. | ДБ | ||
| плоскость усиления мощности | ±0,5 | ДБ | ||
| Сопротивление ввода / вывода | Пятьдесят. | О, о, о | ||
| потеря входного эха | - 18. | - 15. | - 10. | ДБ |
| Ложный сигнал | - 60. | ДБc | ||
| Гармонический сигнал @ Pout - 200W (dB) | - 25. | ДБc | ||
| Точка захвата третьего порядка (dBm) 2Tone@41dBm / Звук, A = 100 кГц | + 45 | + 50 | + 55 | ДБc |
| Рабочее напряжение | Сто. | Автоуправление | ||
| Current@po : 53 Dbm CW | Двадцать. | А. | ||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (ширина X высота X глубина) | 483×178×465 | Мм |
| Радиочастотный разъем (вход / выход) | Головка типа N / головка типа N | - Да. |
| Контроллер | ДБ9 | - Да. |
| Коммутатор переменного тока | ХКМ | |
| индикатор питания | Зелёный(Нормально.) | |
| индикатор отказа стоячей волны | Красный(Предупреждение @ Info: Whatsthis& Amp; НБСП;) | |
| Охлаждение | Радиатор со встроенным вентилятором охлаждения | - Да. |
| Монтаж | - Да. | |
| Вес | 20 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | 0 | + 55 | °C |
| Диапазон влажности | 0 - 90 | В процентах | |
| Ввод максимальной радиочастоты | + 10 | ДБм | |
| Температура отсечки PA | + 85 | °C | |
| Высокая защита VSWR | Мощный усилитель с защитой порта с открытым / коротким замыканием Настройка разделителя ввода и вывода | ||
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | ДБ9 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| Один. | Включен усилитель | Высокий TTL = Включен, низкий TTL = отключен или не подключен | |
| Два. | ВНД | ВНД | |
| Три. | Привод передний | Обнаружение передней мощности (TTL High = & Nbsp;)Нормально.& Amp; НБСП; TTL Низкий = FАулт& Amp; НБСП;) | |
| Четыре. | РЕВ | Обнаружение обратной мощности (TTL High = & Nbsp;)Нормально.& Amp; НБСП; TTL Низкий = FАулт& Amp; НБСП;) | |
| 5 - 9 | НС | НС | |
| I. СОДЕРЖАНИЕНПУТ ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | ХКМ | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| Один. | Л | Стрельба Линия | |
| Два. | Н | Неверный Линия | |
| Три. | ФГ | заземление рамы | |
| Интерфейс взаимодействия человека и машины | |
| Типы взаимодействия человека и машины | 2.8 - дюймовый жидкокристаллический дисплей |
| Вывод информации | Параметры мониторинга включают: 1 Выходная мощность 2.Температура Информация о неисправности (высокая температура VSWR / OVER). |
Product Details
Name:
Радиочастотный усилитель мощности 5700 - 5800 МГц
Operating Frequency:
5700 - 5800 МГц
Psat Output Power:
200 Вт
Gain:
53 дБ
Input Vswr:
Два.
Power Gain Flatness:
± 0,5 дБ
Spurious Signals:
- 60 дБc
Harmonic Signals:
- 25 дБc
Operating Temp:
0 - 55 градусов по Цельсию
Application:
ЭМС испытания, связь, радиолокационные системы
Transport Package:
Картонная коробка
Specification:
482 * 550 * 223 мм
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
