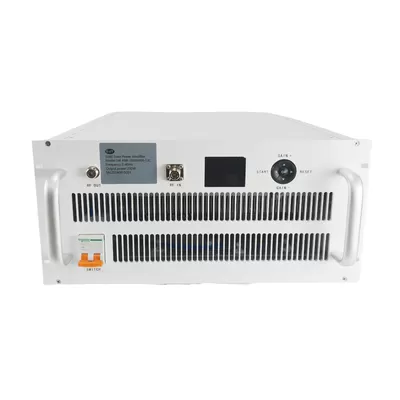

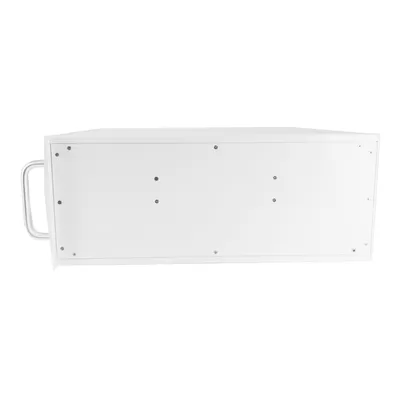

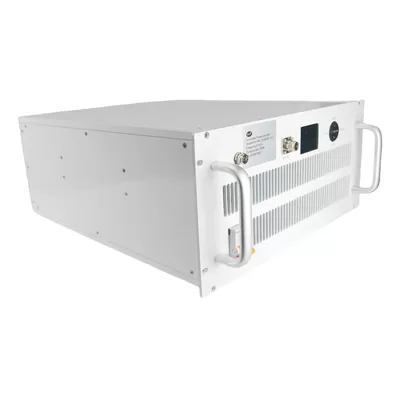

Радиочастотный усилитель мощности 2000 - 4000 МГц мощностью 200 Вт является мощным стоечным устройством, предназначенным для стандартной 19 - дюймовой стойки высотой 5 U. Он работает в диапазоне частот от 2000 до 4000 МГц и обеспечивает выходную мощность до 200 Вт, что делает его идеальным вариантом для таких приложений, как микроволновая связь, спутниковая передача и радиолокационные системы. Этот усилитель обладает высокой эффективностью, встроенной защитой от перегрузки и перегрева, а также совместимостью с разъемом 50 Ом для обеспечения стабильной передачи сигнала и надежной производительности. Потенциал интеграции с дистанционным управлением повышает доступность больших систем, что делает их пригодными для различных профессиональных сред.
Типичная производительность в системах 220V AC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Операция Частота | 2000 год | Четыре тысячи. | МГц | |
| Ввод радиочастот | 0 | ДБм | ||
| Коэффициент усиления мощности | 53. | ДБ | ||
| Выходная мощность P - Sat | 53. | ДБм | ||
| Коэффициент усиления мощности Плотность | ±3 | ДБ | ||
| Сопротивление ввода / вывода | Пятьдесят. | О, о, о | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 15. | - 10. | ДБc | |
| Рабочее напряжение | Двести. | 220. | 260. | переменный ток V |
| Снабжение Электричество | 1600 год | В | ||
| Input VSWR | Два. | |||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (ширина X глубина X высота) | Стандартные 19 - дюймовые полки высотой 5U, 482 * 550 * 223 | Мм |
| Радиочастотный разъем (вход / выход) | N - K / N - K (самка) | - Да. |
| Контроллер | DB15 - Контроль включения / отключения; Контроль усиления; Параметры мониторинга включают выходную мощность, температуру Удаленное управление и мониторинг. Скачать RS232 | - Да. |
| Контроллер | RJ45 - Удаленное управление и мониторинг Через локальную сеть | - Да. |
| Охлаждение | Встроенная система охлаждения, принудительное воздушное охлаждение | - Да. |
| Вес | 45 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Операция Временные работники. | 0 | + 45 | °C |
| Диапазон влажности | 0 - 90 | В процентах | |
| Усилитель защищает температуру. | + 80 | °C | |
| Меры защиты | Защита от перегрева, защита от избыточной мощности на входе, защита от рассогласования на выходе | ||

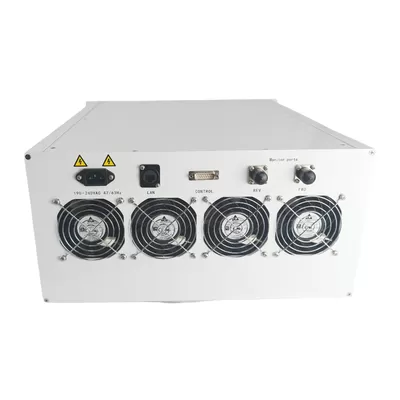

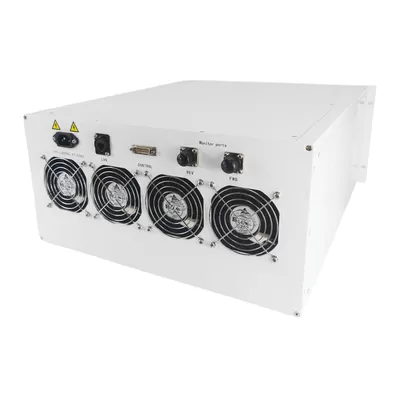

| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт Панель& Amp; НБСП; Соединитель | |||
| А.Усилитель ССоединитель ТТипА. | - Да. | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ННомер | Тип интерфейса | ДПримечания | |
| Х1 | N - FK | Ввод радиочастот | |
| Х2 | N - FK | ВЧ радиочастотный выход | |
| Х3 | ЖК жидкокристаллический монитор | Интерфейс взаимодействия человека и машины | |
| Х4 | Переключатель | Переменный ток / 220 В / 50 Гц | |
| Х5 | RJ45 | ЛВС локальная вычислительная сеть | |
| Х6 | ДБ15 | Интерфейс управления | |
| Х7 | N - FK | Порт с прямой связью | |
| Х8 | N - FK | Порт обратной связи | |
| Определение разъема | ||
| А.Усилитель ССоединитель ТТипА. | ДБ15 | |
| ТРиад СМожно ПИскусство ННомерА. | - Да. | |
| ННомер | Определения | ДПримечания |
| Один. | PA Включено | ТТЛ Привет = Включено, ТТЛ Ло * Запретить Или Нет! Подключение |
| Два. | Мониторинг выходной мощности | выходная мощность Обнаружение (выходное аналоговое напряжение) |
| Три. | Контроль обратной мощности | Обратная мощность Обнаружение (выходное аналоговое напряжение) |
| Четыре. | Контроль температуры | Мониторинг температуры и НБСП;Сигнализация (выходное аналоговое напряжение) |
| Пять. | ВНД | ВНД |
| Шесть. | РХД | Интерфейс последовательной шины RS232 (TTL) |
| Семь. | TXD | |
| Восемь. | ВНД | |
| 9 - 15 гг. | НС | НС |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
