Высокоэффективный радиочастотный усилитель мощности с низким искажением 1,8 - 2,2 ГГц для беспроводных сетей
Place of Origin：China
Brand Name：SWT
Model Number：SW - PA - 18002200 - 51C
Price：
Product Description
Высокоэффективный радиочастотный усилитель мощности с низким искажением 1,8 - 2,2 ГГц для беспроводных сетей
Примечания
Усилитель мощности RF (радиочастотный) - это электронное устройство, используемое для повышения мощности сигнала RF. Он в основном используется в области радиосвязи, радиолокационных систем, спутниковой связи, радио и телевидения, медицинского оборудования и других областях. Усилитель может усиливать радиочастотные сигналы малой мощности до достаточного уровня, чтобы обеспечить целостность сигнала и предотвратить чрезмерное затухание во время передачи.
Усилители мощности RF обычно используют высокочастотные электронные компоненты, такие как транзисторы, транзисторы мощности (например, GaN, LDMOS и т. Д.), интегральные схемы и т. Д. Для усиления сигнала путем увеличения напряжения или тока. Они имеют широкий диапазон рабочих частот и обычно охватывают диапазон от десятков тысяч до нескольких тысяч Гц и подходят для обработки различных радиочастотных сигналов.
В области применения радиочастотные усилители мощности играют решающую роль в системах беспроводной связи, повышая дальность передачи сигнала, охват и антиинтерференционную способность. Они также используются в радиолокационных системах, радио и телевидении, спутниковой связи и медицинском оборудовании.
В целом, радиочастотные усилители мощности являются незаменимыми компонентами современной беспроводной связи и электроники, обеспечивая надежное решение для усиления сигнала для различных радиочастотных приложений.
Общий обзор Измерения График
Нормы
| RF / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | 1.8. | 2.2 | ГГц | |
| Ввод радиочастот | 0 | ДБм | ||
| Коэффициент усиления мощности | 50.8. | 51. | ДБ | |
| Выходная мощность P - Sat | 50.8. | 51. | ДБм | |
| плоскость усиления мощности | ±2 | ДБ | ||
| Сопротивление ввода / вывода | Пятьдесят. | О, о, о | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 20. | ДБc | ||
| Рабочее напряжение | 28. | V. | ||
| Электрический ток | Восемь. | Девять. | А. | |
| Input VSWR | Два. | |||
| Машины | ||
| ППараметры | V.Регион | УНИТ |

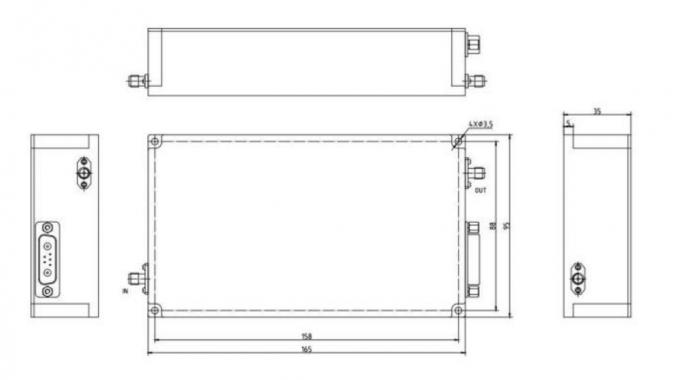

| Размер (ширина X глубина X высота) | 165 * 95 * 35 | Мм |
| Радиочастотный разъем (вход / выход) | СМА - КФ / СМА - ФК | - Да. |
| Контроллер | D - SUB: управление включением / отключением электроэнергии; Параметры мониторинга включают выходную мощность, температуру |
- Да. |
| Охлаждение | Нужен внешний радиатор. | - Да. |
| Вес | 2,5 | Килограммы |
| Окружающая среда и; НБСП;/ Меры защиты | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура. | - 20. | + 55 | °C |
| Температура хранения. | - 40 | + 80 | °C |
| Усилитель защищает температуру. | + 90 | °C | |
| Шок. | MIL - STD - 810F / G | ||
| Вибрация | MIL - STD - 810F / G | ||
| Меры защиты | Имеет защиту от перегрева, защиту от входной избыточной мощности, защиту от перенапряжения, защиту от перенапряжения | ||
| Ввод& Экспорт; НБСП;Панельный разъем | |||
| А.Усилитель& Amp; НБСП; ССоединитель ТТип: | А.Усилитель& Amp; НБСП; ССоединитель ТТип: | ||
| ТРиад& Amp; НБСП; СМожно& Amp; НБСП; ПИскусство& Amp; Я не знаю. ННомер: | ТРиад& Amp; НБСП; СМожно& Amp; НБСП; ПИскусство& Amp; Я не знаю. ННомер: | ||
| ННомер | ННомер | ННомер | |
| Х1 | Х1 | Х1 | |
| Х2 | Х2 | Х2 | |
| Х6 | Х6 | Х6 | |
| Соединитель Определения | ||
| А.Усилитель& Amp; НБСП; ССоединитель ТТип: | Д - СУБ | |
| ТРиад& Amp; НБСП; СМожно& Amp; НБСП; ПИскусство& Amp; Я не знаю. ННомер: | - Да. | |
| ННомер | Определения | ДПримечания |
| Один. | Компания VDD | 28В |
| Два. | ВНД | ВНД |
| Три. | PA Включено | Высокий TTL = Включен, низкий TTL = отключен или не подключен |
| Четыре. | Предупреждение @ Info: Whatsthis | Напоминание (TTL) |
| Пять. | Контроль температуры | Температура (моделирование) |
| Шесть. | НС | НС |
| Семь. | НС | НС |
Product Details
Name:
Радиочастотный усилитель мощности 1800 - 2200 МГц
Operating Frequency:
1800 - 2200 МГц
Psat Output Power:
120 Вт
Gain:
51 дБ
Input Vswr:
Два.
Power Gain Flatness:
±2 дБ
Spurious Signals:
- 60 дБc
Harmonic Signals:
- 20 дБc
Operating Temp:
- 20 ~ 55 градусов Цельсия
Application:
Связь, испытания EMC, электронная война
Transport Package:
Картонная коробка
Specification:
165 X 95 X 35 мм
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
