2 - 4 ГГц усилитель S - диапазона Psat 20 Вт высокочастотный радиоусилитель с CE
Place of Origin：China
Brand Name：SWT
Model Number：SW - PA - 20042000 - 45C
Price：
Product Description
усилитель мощности S - диапазона 2 - 4 ГГц Psat 20 Вт
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | Два. | Четыре. | ГГц | |
| Усиление | Сорок пять. | ДБ | ||
| Управление усилением | 0 | Сорок пять. | ДБ | |
| Получение плоскости | ±2,5 | ДБ | ||
| Выходная мощность (Psat) | Двадцать. | Ватт | ||
| Ложный | - 60. | ДБc | ||
| Гармония | - 15. | ДБc | ||
| ВСВР | 2: 1 | Соотношение | ||
| Входное напряжение | Переменный ток 220 вольт | |||
| Человеко - машинный интерфейс | Сенсорный экран LCD: мощность FWD, температура, напряжение, ток | |||
| Интерфейс программного управления | RS232 и Ethernet | |||
Примечание:
1. Защита от перегрева: 80°C
2.Принудительное охлаждение воздуха.
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | + 10 | ДБм | ||
| Рабочая температура | - 20. | + 60 | °C | |
| нерабочая температура | - 40 | + 85 | °C | |
| Относительная влажность (неконденсация) | 95. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | Десять тысяч. | Тридцать тысяч. | Ноги | |
| Удар / вибрация (MIL - STD - 810F) | Воздушная кость | |||

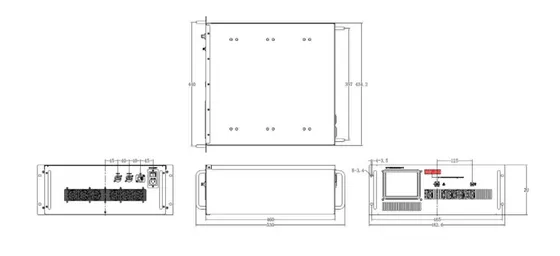

| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | 2U | Макс. | миллиметр |
| Вес | 15 тысяч. | Макс. | Кэ |
| Ввод радиочастотного соединения | СМА - F | ||
| Выход радиочастотного соединения | СМА - F | ||
| Сопротивление | Пятьдесят. | Ом | |
Product Details
Name:
Радиочастотный усилитель мощности 2 - 4 ГГц
Operating Frequency:
2 - 4 ГГц
Psat Output Power:
20 Вт
Gain:
45 дБ
Input Vswr:
2: 1 Соотношение
Power Gain Flatness:
± 2,5 дБ
Spurious Signals:
- 60 дБc
Harmonic Signals:
- 15 дБc.
Operating Temp:
- 20 ~ 60°c
Application:
ЭМС испытания, связь, радиолокационные системы
Transport Package:
Картонная коробка
Specification:
200 × 150 × 30 мм
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
