50dB 9.5 - 10.5 ГГц усилитель мощности X - диапазона Psat 200W
Place of Origin：China
Brand Name：SWT
Model Number：SW - PA - 95001500 - 50C
Price：
Product Description

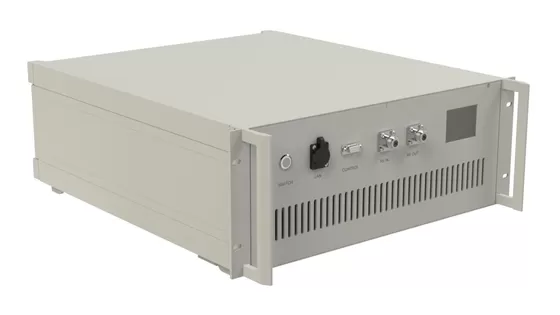

Усилитель мощности X - диапазона 9,5 - 10,5 ГГц Psat 200 Вт
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | 9.5 | 10.5 | ГГц | |
| Коэффициент усиления малых сигналов | Пятьдесят. | ДБ | ||
| Управление усилением | ±2 | ДБ | ||
| плоскость усиления малых сигналов | ДБ | |||
| Коэффициент шума | ДБ | |||
| Выходная мощность (Psat) | Двести. | Ватт | ||
| Ложный | - 60. | ДБc | ||
| Гармония | - 15. | ДБc | ||
| ВСВР | 2: 1 | Соотношение | ||
| Входное напряжение | Переменный ток 220 вольт | |||
| Человеко - машинный интерфейс | LCD с сенсорным экраном: напряжение, ток, усиление | |||
| Интерфейс программного управления | RS422 и Ethernet | |||
Примечание:
1.Принудительное охлаждение воздуха.
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | + 10 | ДБм | ||
| Рабочая температура | - 20. | + 50 | °C | |
| нерабочая температура | - 40 | + 85 | °C | |
| Относительная влажность (неконденсация) | Девяносто. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | ТБД | Ноги | ||
| Удар / вибрация (MIL - STD - 810F) | ТБД | |||

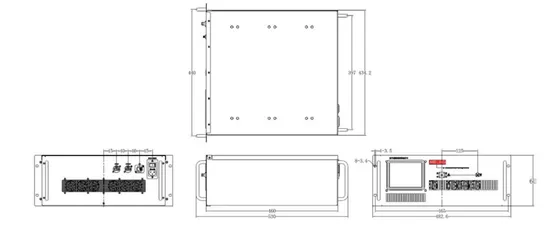

| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | 4У | Макс. | миллиметр |
| Вес | 25 тысяч. | Макс. | Кэ |
| Ввод радиочастотного соединения | СМА - F | ||
| Выход радиочастотного соединения | Р90 | ||
| Соединитель для проверки движения вперед / назад | |||
| Сопротивление | Ом | ||
Product Details
Name:
Радиочастотный усилитель мощности 9,5 - 10,5 ГГц
Operating Frequency:
9,5 - 10,5 ГГц
Psat Output Power:
200 Вт
Gain:
50 дБ
Input Vswr:
2: 1 Соотношение
Power Gain Flatness:
±2 дБ
Spurious Signals:
- 60 дБc
Harmonic Signals:
- 15 дБc.
Operating Temp:
- 20 ~ 50°c
Application:
ЭМС испытания, связь, радиолокационные системы
Transport Package:
Картонная коробка
Specification:
4У
