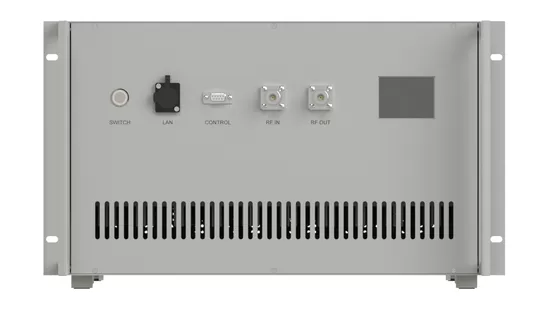

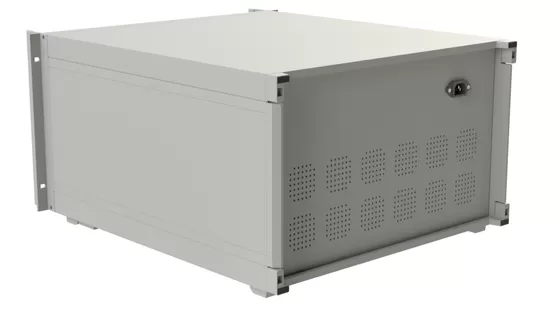

12.75 - 13,25 ГГц усилитель Ku - диапазона Psat 800 Вт
Place of Origin：China
Brand Name：SWT
Model Number：SW - PA - 1275013250 - 59C
Price：
Product Description
Усилитель мощности Ku - диапазона 12.75 - 13,25 ГГц Psat 800 Вт
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | 12.75 | 13.25 | ГГц | |
| Усиление | 59. | ДБ | ||
| Контрольная величина усиления | ДБ | |||
| Получение плоскости | ±3 | ДБ | ||
| Коэффициент шума | ДБ | |||
| Выходная мощность (Psat) | 800 долл. США | Ватт | ||
| Ложный | Шестьдесят. | ДБc | ||
| Гармония | Семьдесят. | ДБc | ||
| Input VSWR | 1.5: 1 | Соотношение | ||
| Входное напряжение | 28В | |||
| Человеко - машинный интерфейс | LCD Показать информацию: напряжение, ток, усиление | |||
| Интерфейс программного управления | RS422 и Ethernet | |||
Примечание:
1. Энергопотребление и энергопотребление; Менее 4000 Вт.
2.1M3: 225dBc, бифонический интервал 5 МГц, монофонный тест 53 дБм.
3. Хронологическая защита, защита от перенапряжения, защита от перенапряжения, защита от перенапряжения, защита от перенапряжения
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | Три. | ДБм | ||
| Рабочая температура | - 20. | + 50 | °C | |
| нерабочая температура | - 40 | + 85 | °C | |
| Относительная влажность (неконденсация) | Девяносто. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | Десять тысяч. | Тридцать тысяч. | Ноги | |
| Удар / вибрация (MIL - STD - 810F) | Воздушная кость | |||

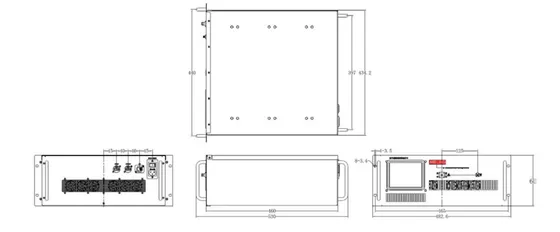

| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | 6U | Макс. | миллиметр |
| Вес | 60 000 | Макс. | Кэ |
| Ввод радиочастотного соединения | СМА - F | ||
| Выход радиочастотного соединения | Р75 | ||
| Соединитель для проверки движения вперед / назад | |||
| Сопротивление | Ом | ||
Product Details
Name:
12.75 - 13,25 ГГц радиочастотный усилитель мощности
Operating Frequency:
12.75 - 13,25 ГГц
Psat Output Power:
800 Вт
Gain:
59 дБ
Input Vswr:
1.5: 1
Power Gain Flatness:
±3 дБ
Spurious Signals:
60 дБc
Harmonic Signals:
70 дБc
Operating Temp:
- 20 ~ 50°c
Application:
ЭМС испытания, связь, радиолокационные системы
Transport Package:
Картонная коробка
Specification:
6U
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
