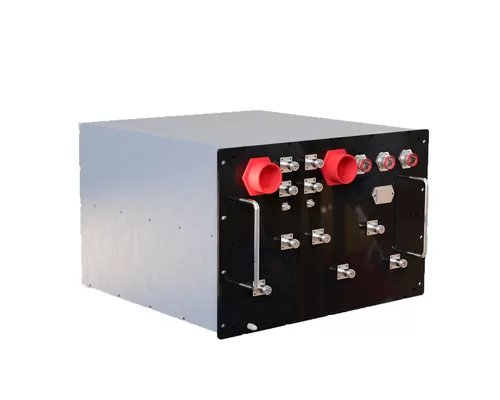

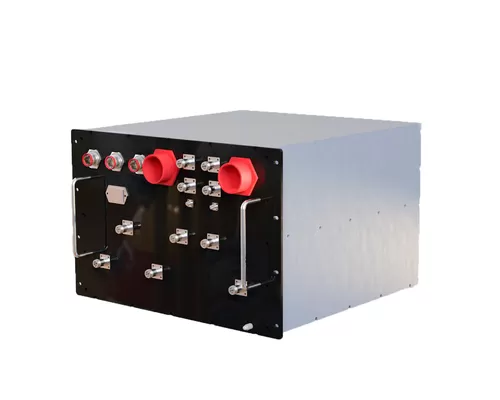

177 - 433 МГц PSat 60 дБм усилитель мощности VHF линейный усилитель VHF для испытаний EMC
ДПримечания
Усилитель мощности VHF на частоте 177 - 433 МГц PSat 60 дБм представляет собой специализированное радиочастотное (радиочастотное) устройство, предназначенное для усиления сигналов в диапазоне VHF (ОВЧ), особенно от 177 МГц до 433 МГц. Он имеет выходную мощность насыщения 60 дБм (PSat).
Диапазон частотЭтот усилитель мощности предназначен для работы в диапазоне ОВЧ и охватывает частоты от 177 МГц до 433 МГц. Частотный диапазон VHF широко используется в таких областях, как беспроводная связь, вещание, авиация и общественная безопасность.
Выходная мощность насыщения (PSAT):: Усилитель обеспечивает 60 дБм PSat, что эквивалентно мощности 1 кВт. Этот выход высокой мощности делает его подходящим для приложений, которые требуют надежной передачи сигнала.
ПрименениеУсилитель ОВЧ - мощности PSat 60 дБм на частоте 177 - 433 МГц может использоваться в авиационной связи, спутниковой связи, системах связи для обеспечения общественной безопасности, радио - и телевещании, а также в других областях, имеющих решающее значение для усиления и передачи сигналов ОВЧ.
Конкретные требованияБлагодаря своему конкретному диапазону частот и высокому выходу мощности этот усилитель мощности особенно подходит для приложений, связанных с усилением сигнала в диапазоне VHF.
Стабильность и надежностьЭти усилители мощности спроектированы таким образом, чтобы быть стабильными и надежными, обеспечивая последовательную производительность в различных условиях окружающей среды. Это важно для поддержания качества сигнала и стабильности системы.
В целом, усилитель мощности VHF мощностью 177 - 433 МГц PSat 60 дБм был специально разработан для усиления сигналов в диапазоне VHF. Его высокая мощность и стабильная производительность делают его ценным компонентом в различных приложениях VHF RF.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25oC и 50 Ом.
| РЧ / Электричество | ||||
| Параметры | МИН | Тип. | Макс. | Единицы измерения |
| Частота работы | 177 & Amp; НБСП; | 433. | МГц | |
| Ввод радиочастот | 0 | ДБм | ||
| Выход мощности Psat | Шестьдесят. | ДБм | ||
| Усиление | Шестьдесят. | ДБ | ||
| плоскость усиления мощности | Три. | ДБ | ||
| Input VSWR | 1.5. | |||
| Рабочее напряжение | 220. | ВДК | ||
| Ложный сигнал | - 60. | ДБc | ||
| гармонический сигнал | - 15. | ДБc | ||
| ММашины | ||
| ППараметры | V.Регион | УНИТ |
| Размер (длина X ширина X высота) | 150 * 90 * 25 | Мм |
| Радиочастотный разъем (вход / выход) | N - N & Amp; Я не знаю. | - Да. |
| DC / контрольный разъем | ДБ15 | - Да. |
| Охлаждение | Проводимость по подложке - необязательный радиатор | - Да. |
| Монтаж | - Да. | |
| Вес | 35 | Килограммы |
| ЕОкружающая среда / ПЗащита | |||
| ППараметры | МВ | МАКС | УНИТ |
| Рабочая температура (температура корпуса) | - 20. | + 55 | °C |
| Диапазон влажности | 0 - 100 | В процентах | |
| Температура отсечки PA | + 85 | °C | |
| I. СОДЕРЖАНИЕНПУТ/ ОЭкспорт ПИНС | |||
| А.Усилитель ССоединитель ТТипА. | ДБ15 | ||
| ТРиад СМожно ПИскусство ННомерА. | - Да. | ||
| ПВ ННомер | ЛАбель. | ДПримечания | |
| Один. | Включен усилитель | Высокий TTL = Включен, низкий TTL = отключен или не подключен | |
| Два. | ВНД | ВНД | |
| Три. | Привод передний | Обнаружение передней мощности (TTL High = & Nbsp;)Нормально.& Amp; НБСП; TTL Низкий = FАулт& Amp; НБСП;) | |
| Четыре. | РЕВ | Обнаружение обратной мощности (TTL High = & Nbsp;)Нормально.& Amp; НБСП; TTL Низкий = FАулт& Amp; НБСП;) | |
| 5 - 9 | НС | НС | |
Нанкин Синьбао текнолоджи лтд...Основана в 2008 году, она & # 39; Компания специализируется на разработке, производстве и продаже активных, пассивных компонентов и подсистем радиочастотной микроволновой связи. Опираясь на академическую исследовательскую группу Нанкинского университета аэронавтики и астронавтики, наша компания создала инновационную команду исследований и разработок с докторскими и магистерскими талантами, которая постоянно привлекает талантливых специалистов в отрасли и выдающихся студентов из известных университетов и расширяет свою команду.
Наша компания имеет около 20 патентов на изобретения в таких областях, как активные и пассивные фазеры устройств, которые могут реконструировать антенны. Области применения охватывают такие военные области, как радиолокационная электронная война, аэрокосмическая и навигационная. В то же время он также широко используется в микроволновой связи, мобильной связи и других гражданских рыночных продуктах, охватывающих компоненты и антенны радиочастотных микроволновых устройств, в том числе высокомощные твердотельные микроволновые усилители мощности, низкошумные усилители приемопередатчика, верхние и нижние преобразователи частоты, источники частоты и так далее. Пассивные продукты включают микроволновые фильтры, дуплексные распределители мощности, соединители, синтезаторы мощности и так далее. Продукты антенны в основном основаны на различных высокопроизводительных растровых антеннах, охватывающих VHF, UHF, L - диапазон, S - диапазон, C - диапазон, X - диапазон, Ku - диапазон и так далее.
Наши; Компания расположена в красивой древней столице шести династий; Нанкин Юхуатай район большой промышленной базы данных. Для удовлетворения особых потребностей клиентов и более высоких требований к показателям, в дополнение к стандартным продуктам, мы также предоставляем клиентам индивидуальный подход к разработке продуктов, ориентированный на предоставление клиентам быстрых и качественных продуктов и услуг.
1.Наше преимущество
Опираясь на академические исследовательские группы известных университетов, компания создала инновационную исследовательскую группу с докторами и магистрами; S Степень талантов и постоянно поглощать выдающихся специалистов отрасли и выдающихся студентов известных университетов, чтобы укрепить строительство команды. Компания имеет около 20 патентов на микроволновое оборудование, схемы и антенны. Области применения включают радиолокацию, электронную войну, аэрокосмическую & НБСП;
2.О настройке
Мы можем настроить & # 39 в соответствии с требованиями наших клиентов; s Требования, просто скажите нам частоту, усиление, мощность.
3.О сроках поставки
Индивидуальные продукты обычно занимают 4 - 6 недель, и при наличии запасов их можно отправить в течение 1 - 2 недель.nbsp;
4.Как обеспечить качество
1）Контроль качества: строгая проверка соответствия сырья и производственных процессов стандартам.
2）Тестирование производительности: проведение функциональных и экологических испытаний для проверки выхода мощности и других ключевых показателей.
3）Гарантии и поддержка: Предоставление гарантийного срока и технической поддержки для решения проблем, возникающих в процессе использования.
4）Аудиторская проверка завода: регулярно проводятся внутренние и сторонние проверки качества.
5.Способ поставки
Если у вас есть собственный экспедитор, мы можем отправить его в назначенное вами экспедиторское агентство, и если нет, мы можем выбрать наиболее удобный способ доставки, такой как DHL, Fedex, воздушный или морской транспорт.
6.Способы оплаты
Аккредитивы, акцепты, платежные поручения, телеграфные переводы, денежные переводы Western Union, Moneygram, Paypal, Alipay, Bank.
