Коаксиальный Переключатель Можно Да. Связанные Принято Напряжение Или Компьютеры Программируемый А Да. Привыкнуть В Переключить В микроволновой цепи. В зависимости от количества выходных портов они включают SPDT - SP8T, 2PDT, 2P3T и Transfer.

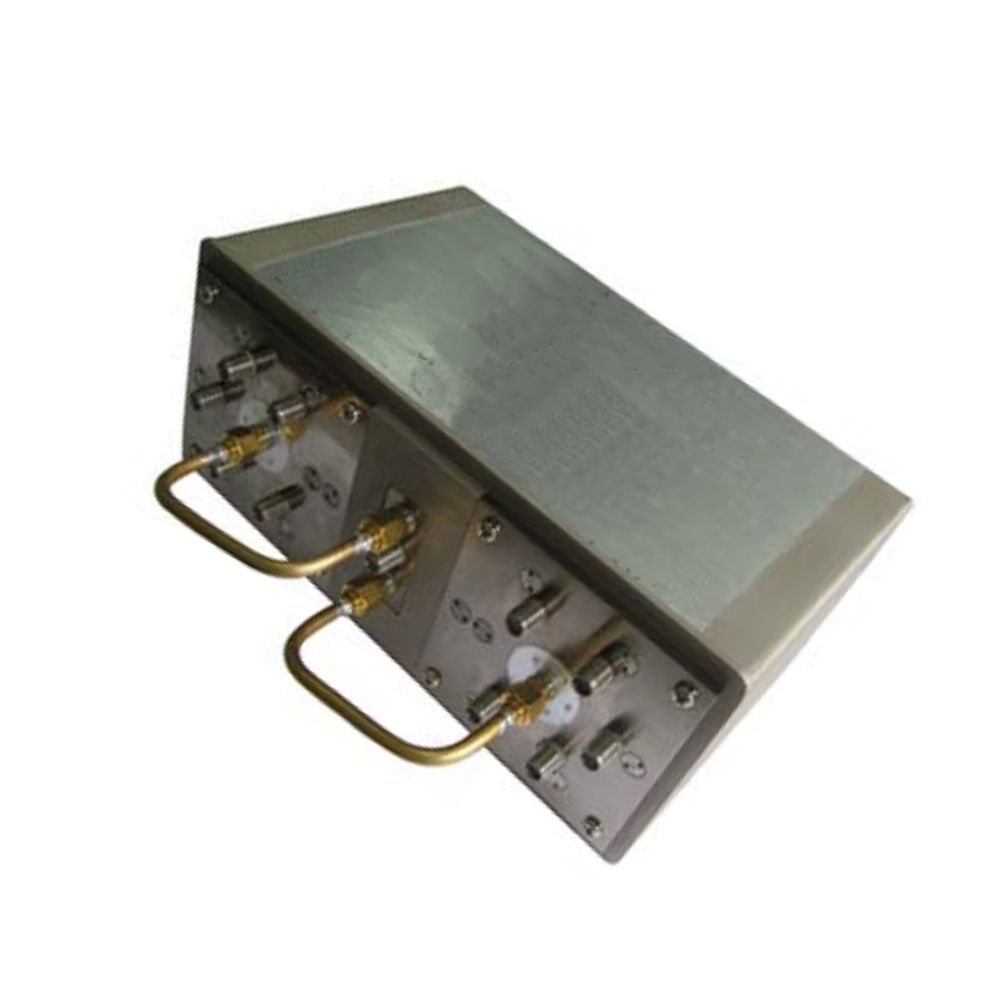

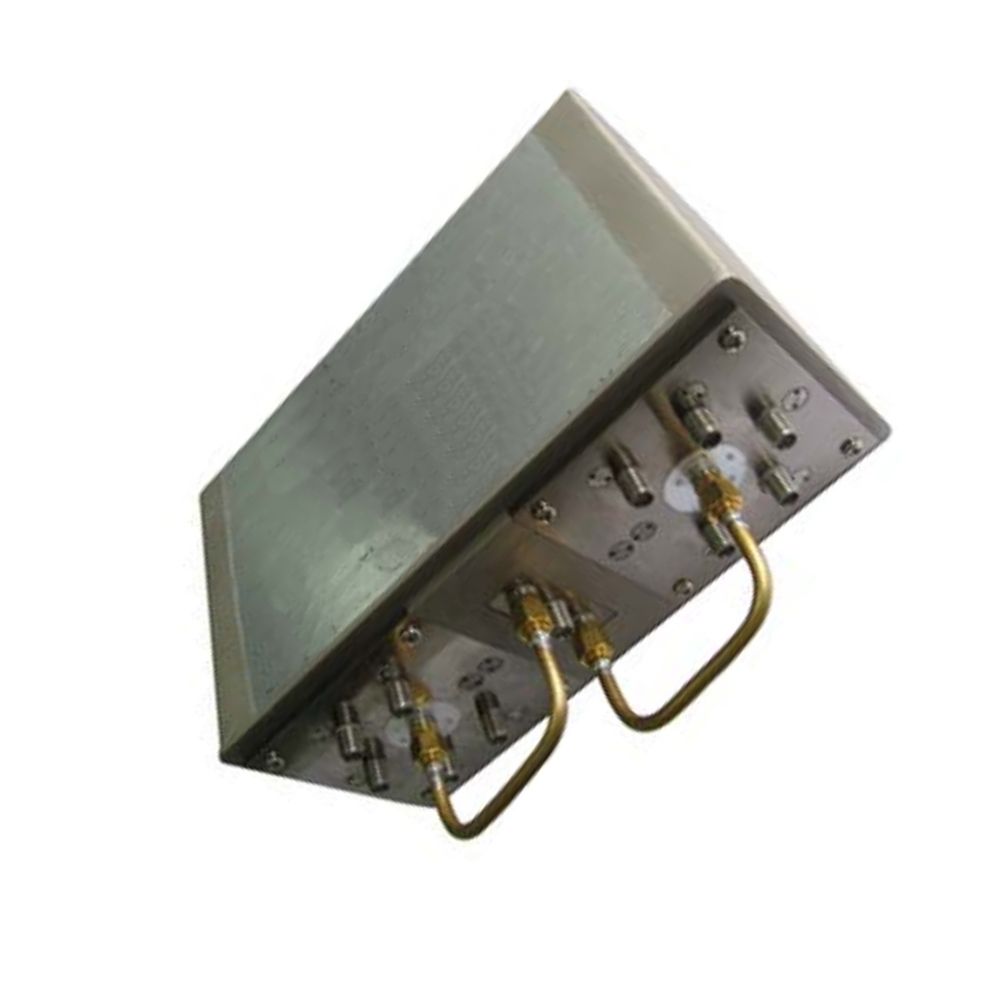

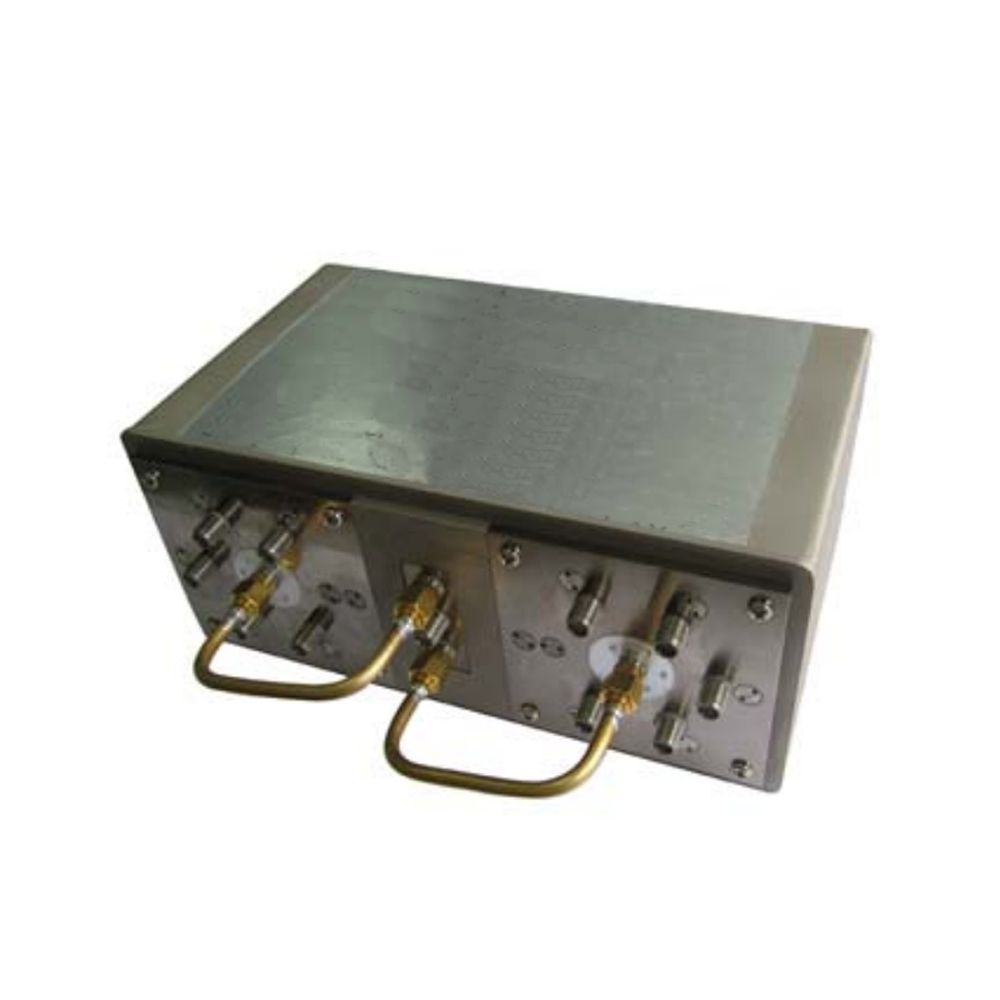

Коаксиальные переключатели SWT801 - 10 - F подходят для переключения между многопортовыми сигналами с приводом TTL. Он широко используется в тестовых системах и коробках управления сигналами. Он характеризуется стабильной производительностью, высокой частотой, высокой изоляцией и высокой повторяемостью.
Механические спецификации
| Соединитель | Нержавеющая сталь |
| булавка | Бронирование бериллием |
| Жилье | Алюминий, химическое никелирование |
| Диапазон температур | - 40°C ~ + 85°C |

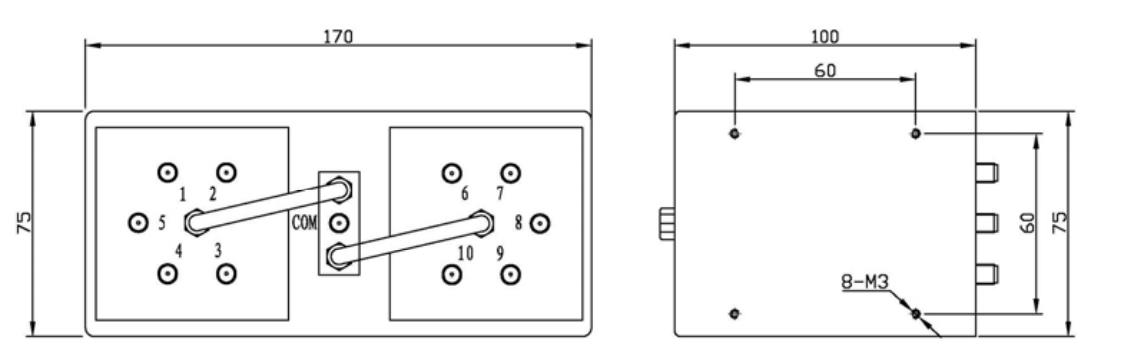

| Размер | 170 х 100 х 75 мм |
| Вес | 1.1 кг |
Соответствие RoHS: Да
Электрические спецификации
| Тип | Частотный диапазон (ГГц) | ВСВР | Вставить потери (dB) | Степень изоляции (dB) | Время переключения (ms) | Рабочее напряжение (V) | Напряжение привода (V) | Дистанционное управление |
| SWT801 - 10 - F | DC - 2 | 1.25. | 0,4 | & Amp; & Gt; 80 | & Amp; Lt; 20 | DC - 12 | DC2.5 - 5 | ДБ15 |
| 2 - 4 | 1.35 | 0,6 | & Amp; Более 75 | |||||
| 4 - 8 | 1.45. | 0,75 | & Amp; Более 65 | |||||
| 8 - 124 | 1.65 | 0,85 | & Amp; Более 60 | |||||
| 12.4-18 | 1.90 | 1.00 | & Amp; Более 55 |
| Номинальное сопротивление | & Amp; НБСП; Пятьдесят.О, о, о |
| Жизнь Микки. | Десять.Шесть.& Amp; НБСП; Время |
| Средняя мощность | Средняя мощность 50 Вт при температуре окружающей среды 25 °C и линейное снижение до 25 Вт при 85 °C |
| Тип разъема | СМА (F) |
Определение интерфейса
| Один. | СR1 | Девять. | СR9 |
| Два. | СR2 | Десять. | СR10 |
| Три. | СR3 | Одиннадцать. | НС |
| Четыре. | СR4 | Двенадцать. | НС |
| Пять. | СR5 | Тринадцать. | НС |
| Шесть. | СR6 | Четырнадцать. | ВНД |
| Семь. | СR7 | Пятнадцать. | ВКК |
| Восемь. | СR8 |
Логическая диаграмма
| СR1 | СR2 | СR3 | СR4 | СR5 | СR6 | СR7 | СR8 | СR9 | СR10 | Режим переключения |
| 5 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 1 - COM Открыть, другие отключены |
| 0 В | 5 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 2 - COM Открыть, другие отключены |
| 0 В | 0 В | 5 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 3 - COM Открыть, другие отключены |
| 0 В | 0 В | 0 В | 5 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 4 - COM Открыть, другие отключены |
| 0 В | 0 В | 0 В | 0 В | 5 В | 0 В | 0 В | 0 В | 0 В | 0 В | 5 - COM Открыть, другие отключены |
| 0 В | 0 В | 0 В | 0 В | 0 В | 5 В | 0 В | 0 В | 0 В | 0 В | 6 - COM Открыть, другие отключены |
| 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 5 В | 0 В | З | 0 В | 7 - COM Открыть, другие отключены |
| 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 5 В | 0 В | 0 В | 8 - COM Открыть, другие отключены |
| 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 5 В | 0 В | 9 - COM Открыть, другие отключены |
| 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 5 В | 10 - COM Открыть, другие отключены |
Заметки:
Допуск на размер ±2%
2. Предоставление индивидуального дизайна.
