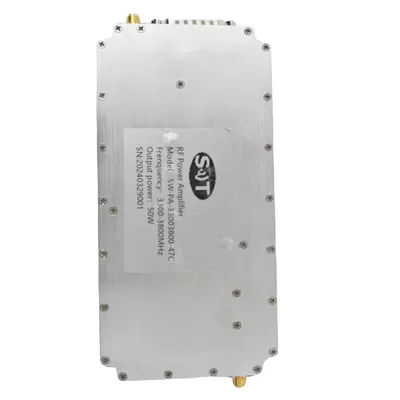

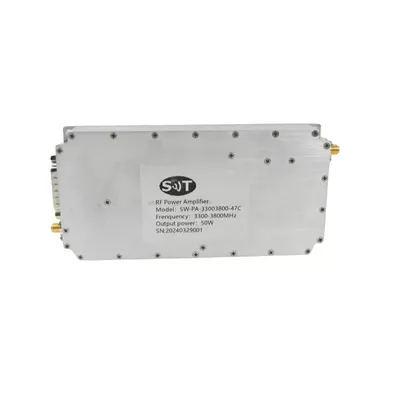

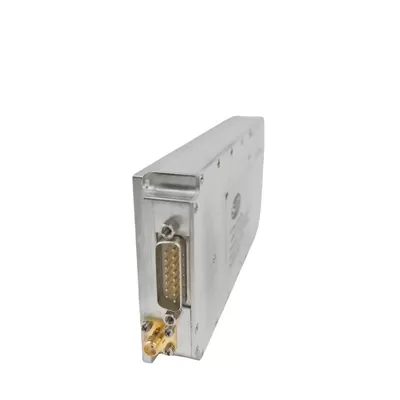

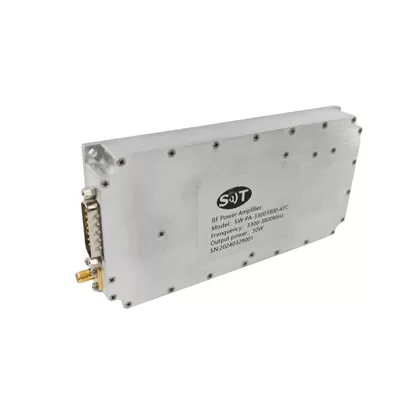

3.3-3.8GHz 47dBm Potência De Saída SMA-KFD Conectores De Estado Sólido RF Amplificador De Potência Para Radar
Place of Origin：China
Brand Name：SWT
Model Number：SW-PA-33003800-47C
Price：
Product Description
3.3-3.8GHz 47dBm Potência De Saída SMA-KFD Conectores De Estado Sólido RF Amplificador De Potência Para Radar
Descrição
O Módulo é Projetado Para Aplicações Militares E Comerciais. As Mais Recentes Tecnologias De Dispositivos E Métodos De Design São Empregados Para Oferecer Alta Densidade De Potência, Eficiência E Linearidade Em Um Pacote Pequeno E Leve.

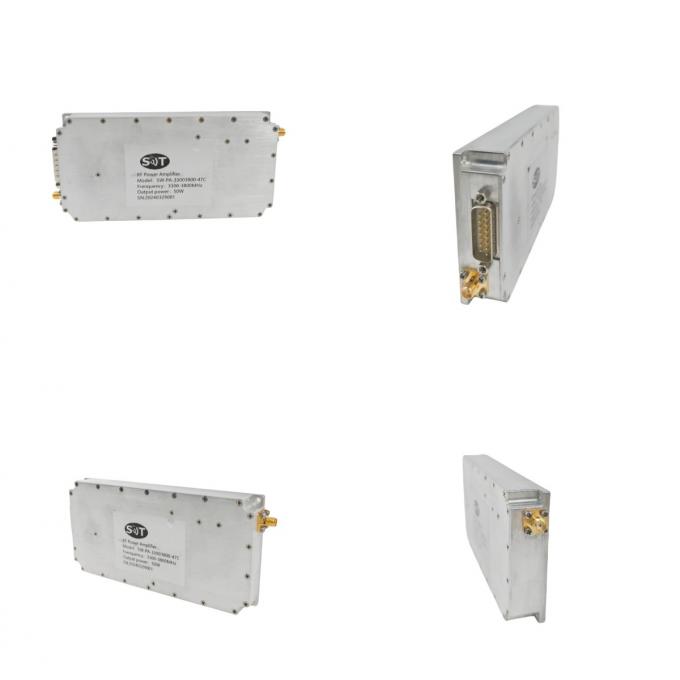

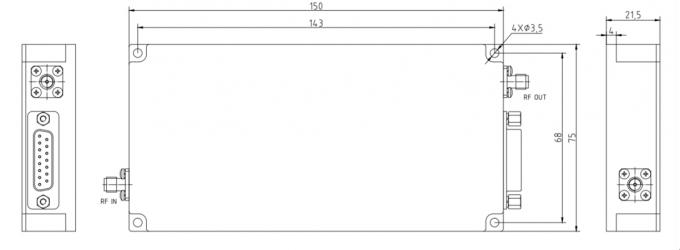

Esboço Dimensional Desenho
Especificação
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Três Mil E Trezentos | Três Mil E Oitocentos | MHz | |
| Entrada RF | 0 | DBm | ||
| Potência P-sat | Quarenta E Sete | DBm | ||
| Ganho De Potência | Quarenta E Sete | DB | ||
| Planeza Do Ganho De Potência | ±1 | DB | ||
| Entrada VSWR | Um Ponto Oito | Dois | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -20 | DBc | ||
| Tensão De Funcionamento | Vinte E Oito | VDC | ||
| Impedância In-Out | Cinquenta | Oh, Oh | ||
| Correntes | Sete | Oito | A | |
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (comprimento X Largura X Altura) | 150 X 75 X 21,5 | Mm |
| Conectores RF (entrada / Saída) | SMA- KFD/ SMA- KFD | -- |
| Conector DC /Control | DB15 | -- |
| Arrefecimento | Considere Dissipação De Calor Com O Sistema (não Fornecido) | |
| Montagem | 3- 4 Furo Thru | -- |
| Peso | ≤1.5 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | -20 | +60 | °C |
| Intervalo De Humidade | 0-100 | % | |
| Temperatura De Desligamento Da Placa De Base PA | + 85 | °C | |
| INPUT/OUTPUT PINS | ||
| AMPLIFIER CONNECTOR TYPE: | DB15 | |
| TRIAD CABLE PART NUMBER: | -- | |
| PIN NUMBER | LABEL | DDescrição |
| Um | Amplificador Activar | Desactivar: TTL & Quot; Alto& Quot; Ou Sem Ligação Activar: TTL & Quot; Low& Quot; Ou Ligar Ao GND (Baixo: 0 ~ 0.5V, Alto: 2.5 ~ 5V) |
| Dois | Alarme Temporário | Alarme Temp (TTL Hi = Falha, TTL Lo = Normal) |
| Três | Alarme De Energia Invertida | Alarme De Energia Reversa (TTL Hi = Falha, TTL Lo = Normal) |
| Quatro | GND | Solo |
| Cinco | Monitorização Da Potência De Saída | Detecção Da Potência De Saída (tensão Analógica De Saída) |
| Seis | Monitorização Da Potência Reversa | Detecção De Energia Reversa (tensão Analógica De Saída) |
| Sete | Monitorização Da Temperatura | Monitorização Da Temperatura (tensão Analógica De Saída) |
| Oito | NC | NC |
| 9-12 | Empresa VDD | +28V |
| 13-15 | GND | GND |
Product Details
Name:
Amplificador De Potência RF De 3.3-3.8GHz
Operating Frequency:
3,3-3,8GHz
Psat Output Power:
50W
Gain:
47dB
Input Vswr:
Um Ponto Oito
Power Gain Flatness:
±1dB
Spurious Signals:
-60dBc
Harmonic Signals:
-20dBc
Operating Temp:
-20~60°c
Application:
Communication,EMC Test,Electronic Warfare
Transport Package:
Cartonagem
Specification:
150 X 75 X 21,5mm
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
