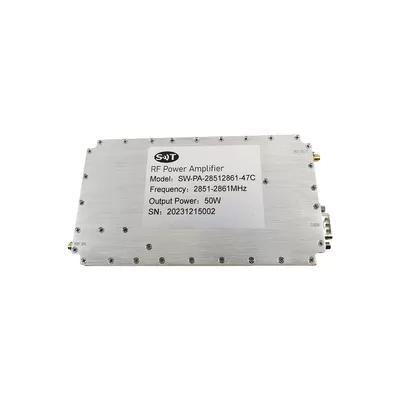

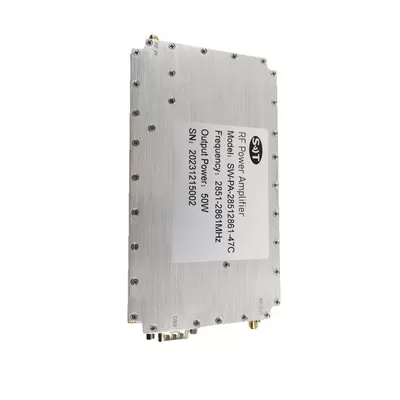

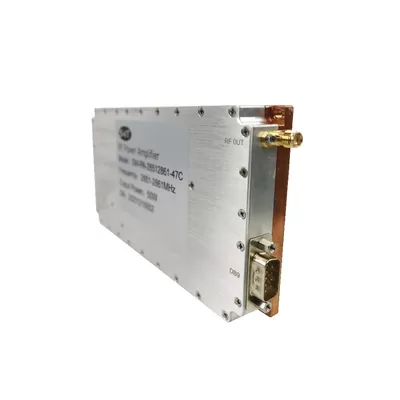

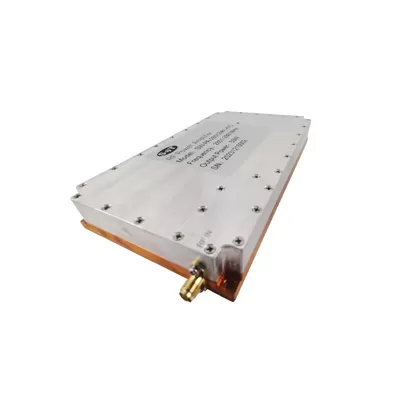

2851-2861 MHz RF S Band PSat 47 DBm Amplificador De Alta Potência Para Ligação De Microondas Garantindo Comun Confiável
Place of Origin：China
Brand Name：SWT
Model Number：SW-PA-28512861-47C
Price：$860/unidades
Product Description
2851-2861 MHz RF S Band PSat 47 DBm Amplificador De Alta Potência Para Ligação De Microondas Garantindo Uma Comunicação Confiável.
DDescrição
O Amplificador De Potência RF 2851-2861MHz é Projetado Para Operar Dentro De Uma Faixa De Frequência Específica, Fornecendo Amplificação De Sinal E Capacidades De Processamento Adaptadas Para Aplicações Dentro Desta Faixa. Suas Aplicações São Diversas E Podem Ser Encontradas Em Vários Setores Que Exigem Amplificação De Sinal Confiável E Eficiente.
Aplicações Principais:
Comunicação Sem Fio: O Amplificador De Potência RF Melhora A Transmissão De Sinal Dentro Da Faixa De Frequência 2851-2861MHz, Garantindo Comunicação Confiável De Voz E Dados Em Redes Sem Fio.
Links De Micro-ondas: Os Links De Comunicação De Micro-ondas Utilizam O Amplificador Para Impulsionar Sinais Para Transferência De Dados De Alta Velocidade E Conectividade Confiável.
Sistemas De Radar: Os Sistemas De Radar Usam O Amplificador De Potência RF Para Transmitir E Receber Sinais, Permitindo Detecção E Rastreamento Precisos De Alvos Em Aplicações Como Radar Meteorológico E Radar De Vigilância.
Pesquisa Científica: Laboratórios E Instituições De Pesquisa Usam O Amplificador De Potência RF Para Experimentos E Testes Que Exigem Amplificação E Processamento De Sinal Dentro Da Faixa De Frequência 2851-2861MHz, Tais Como Radioastronomia E Espectroscopia De Microondas.
Ao Fornecer Amplificação E Processamento De Sinal Sob Medida Dentro Da Faixa De Frequência 2851-2861MHz, Este Amplificador De Potência RF Desempenha Um Papel Crucial No Avanço Da Tecnologia De Comunicação E Pesquisa Científica Em Várias Indústrias.
Especificação
Desempenho Típico Em +28VDC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Dois Mil Oitocentos E Cinquenta E Um | Dois Mil Oitocentos E Sessenta E Um | MHz | |
| Entrada RF | 0 | DBm | ||
| Potência De Psat | Quarenta E Sete | DBm | ||
| Ganho | Quarenta E Sete | DB | ||
| Planeza Do Ganho De Potência | ±1.5 | DB | ||
| Entrada VSWR | Um Ponto Cinco | |||
| Tensão De Funcionamento | Vinte E Oito | VDC | ||
| Correntes | Sete | A | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -20 | DBc | ||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |

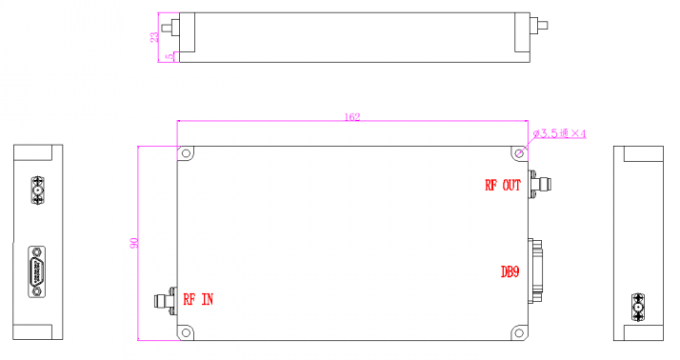

| Dimensões (comprimento X Largura X Altura) | 162 X90 X 23 | Mm |
| Conectores RF (entrada / Saída) | SMA- KFD/ SMA- KFD | -- |
| Conector DC / Controle | DB9 | -- |
| Arrefecimento | Considere Dissipação De Calor Com O Sistema | -- |
| Montagem | 3- 4 Furo Thru | -- |
| Peso | ≤1 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | -20 | +55 | °C |
| Intervalo De Humidade | 0-100 | % | |
| Temperatura De Desligamento Da Placa De Base PA | + 85 | °C | |
| INPUT/OUTPUT PINS | |||
| AMPLIFIER CONNECTOR TYPE: | DB9 | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| PIN NUMBER | LABEL | DDescrição | |
| 1-2 | -VDC | +28V | |
| Três | GND | Solo | |
| Quatro | NC | NC | |
| Cinco | Amplificador Activar | Desativar: TTL "Baixo", Ativar: TTL "Alto" (Baixo: 0 ~ 0.5V, Alto: 2.5 ~ 5V) | |
| 6-9 | GND | Solo | |
Product Details
Name:
Amplificador De Potência RF 2851-2861MHz
Operating Frequency:
2851-2861MHz
Psat Output Power:
50W
Gain:
47dB
Input Vswr:
Um Ponto Cinco
Power Gain Flatness:
±1,5dB
Spurious Signals:
-60dBc
Harmonic Signals:
-25dBc
Operating Temp:
-40~70°c
Application:
Comunicação Sem Fios. Ligações De Microondas, Sistemas De Radar, Investigação Científica
Transport Package:
Cartonagem
Specification:
162 * 90 * 23mm
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
