Amplificador De Potência De Banda S 130-180 MHz Psat 44,5 DBm RF Amplificador De Potência
DDescrição

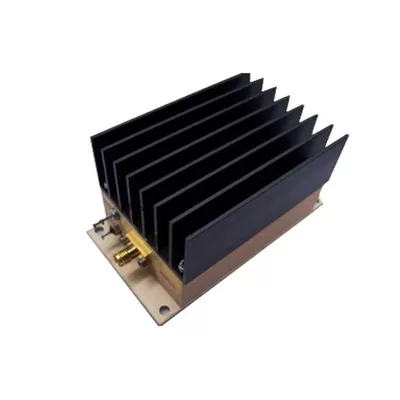

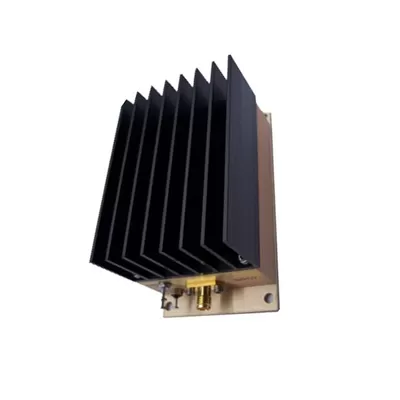

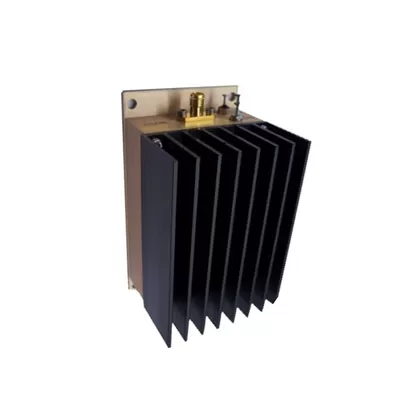

SWT-155 é Uma Saída De 20Watt (min. @P3dB)Amplificador De Potência RF; Dentro De Frequências De 135 A 175MHz; Operando A Partir De Uma única Fonte De Alimentação De 12VDC. Também Utilizável Dentro De 130-180MHz, 9-15VDC (não Recomendado). Com Resfriamento Adequado (ativo) é Capaz De & Amp; Nbsp; 28Watt RFpower Out (@Psat), Under
Garantia Especial (não Padrão).
CARACTERÍSTICAS
& Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp;·& Nbsp; Intervalo De Frequência: 135-175MHz (min)
·& Nbsp; Ganho: 38,5dB (tipo)
& Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp;& Amp; Nbsp;·& Nbsp; P3dB: & Gt; +43,0dBm
·& Nbsp; PSat: & Gt; +44,5dBm
·& Nbsp; DCpower: 12V (nominal), 9-15V OK
·& Nbsp; SMA- Fêmea Connectorizada
& Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp; & Amp; Nbsp;& Amp; Nbsp;·& Nbsp;Tipo. Para Rádio Móvel, Rádio HAM, Etc
Especificações Elétricas @+25 °C, ZIN=ZOUT=50 Ω, Vsupply = +12VDC
IMPORTANTE: DEVE UTILIZAR O RECOLHECIMENTO ATIVO SE O TEMP DO CASO EXCEDER 65°C Ou Para Alcançar O Máximo. RFpower& Nbsp; Saída Sobre 16W Até 28W (sobre +42dBm Até +44.5dBm).
| PARÂMETRO | UNIDADE | Mínimo | TÍPICO | Máximo |
| Faixa De Frequência | MHz | 135 [130] | 175 [180] | |
| Pequeno Ganho De Sinal | DB | Trinta E Sete Ponto Seis | Trinta E Oito Ponto Cinco | Quarenta E Quatro |
| Potência De Saída - Ganho 3dB Compr. (P)3dB) | DBm | 42,5 | +43 | |
| Potência De Saída - Saturada (P)Sat) | DBm | +44.0 | +44.5 | |
| Isolamento Reverso (S12) @ 155MHz | DB | -54.0 | -51 | |
VSWR - Entrada (S11) VSWR - Saída (S22) | Rácio:1 (sem Unidade) | 1,1 @ 140MHz 2,0 @ 148MHz | 1,5 @ 155MHz Dois Ponto Dois | 2,3 @175MHz 2,6 @135MHz |
| VSWR - Tolerância De Carga (não Destrutiva) | Rácio:1 | 18:1 | ||
| Eficiência @155MHz & Amp; POUT& Nbsp; Em DBm | % | <26 @POUT<+40 | 34 @Pout+42 | 45 @Pout+44 |
| Fonte De Alimentação DCpower - Tensão (unipolar, Positivo) | V | 9 Não Recomendado | Doze | 15 Não Recomendado |
DCpower Supply - Current: Quiesc. (sem RF) @ POUT& Nbsp;= + 40dBm | A A | Um Ponto Oito | Dois Três Ponto Dois |
Três Ponto Nove |
| Tamanho (incl. Todo O Hardware & Dissipador De Calor [padrão]) | Polegada | 7,00 (L) X 3,25 (L) X 2,00 (H) | ||
| Peso (incl. Todo O Hardware & Dissipador De Calor [padrão]) | Oz | Vinte E Quatro | ||
Classificações Máximas Absolutas
| PARÂMETRO | Máximo Absoluto |
| Potência De Entrada RF | +15dBm |
| Tensão De Alimentação | +16V |
| Temperatura De Funcionamento | -30 °C A +65 °C |
| Temperatura De Armazenamento | -55 °C A +100 °C |
Nanjing xinbo Technology co., Ltd.. fundada en 2008, es ® ¿ 39; Es una empresa especializada en investigación y desarrollo, producción y venta de componentes y subsistemas activos y pasivos de microondas de radiofrecuencia. Apoyándonos en el equipo de investigación académica de la Universidad de Aeronáutica y Astronáutica de nanjing, nuestra empresa ha establecido un equipo de I + D innovador con talentos de doctorado y maestría, atrayendo constantemente talentos sobresalientes de la industria y estudiantes sobresalientes de universidades conocidas, y ampliando el equipo.
Nuestra empresa tiene alrededor de 20 patentes de invención autorizadas en los campos de antenas reconfigurables de cambiadores de fase de dispositivos activos y pasivos. Las áreas de aplicación incluyen contramedidas electrónicas de radar, aeroespacial, navegación y otros campos militares. Al mismo tiempo, también es ampliamente utilizado en comunicaciones de microondas, comunicaciones móviles y otros productos del mercado civil, cubriendo componentes y antenas de dispositivos de microondas de radiofrecuencia, entre los cuales los productos activos incluyen amplificadores de potencia de microondas de estado sólido de alta potencia, módulos de recepción y recepción de amplificadores de bajo ruido, inversores ascendentes y descendentes, fuentes de frecuencia, etc. Los productos pasivos incluyen filtros de microondas, distribuidores de Potencia duplexores, acopladores, cosechadores de potencia, etc. Los productos de antena se basan principalmente en varias antenas de altavoz de alta ganancia, que cubren vhf, uhf, banda l, banda s, banda c, banda x, banda ku, etc.
El nuestro; La compañía se encuentra en la hermosa antigua capital de las seis dinastías; Base industrial de Big data en el distrito de yuhuatai, nanjing. Para satisfacer las necesidades especiales de los clientes y los mayores requisitos de indicadores, además de los productos estándar, también ofrecemos a los clientes métodos personalizados de desarrollo de productos, dedicados a proporcionar a los clientes productos y servicios rápidos y de alta calidad.
1.Nuestra ventaja
Apoyándose en el equipo de investigación académica de universidades conocidas, la compañía ha establecido un equipo de I + D innovador con doctorado y maestría; Talentos con título s, y absorber constantemente talentos sobresalientes de la industria y estudiantes sobresalientes de universidades conocidas para fortalecer la formación de equipos. La compañía tiene alrededor de 20 patentes de invención autorizadas en equipos de microondas, circuitos y antenas. Las áreas de aplicación incluyen radar, confrontación electrónica, aeroespacial.
2.Sobre la personalización
Podemos personalizar de acuerdo con los requisitos del cliente ® ¿ 39; Requisitos de s, solo Díganos la frecuencia, la ganancia, la potencia.
3.Sobre el tiempo de entrega
Los productos personalizados suelen tardar entre 4 y 6 semanas y, si hay existencias, se pueden enviar dentro de 1 y 2 semanas.
4.Cómo garantizar la calidad
1）Control de calidad: detectar estrictamente si las materias primas y los procesos de producción cumplen con los estándares.
2) prueba de rendimiento: realizar pruebas funcionales y ambientales para verificar la salida de potencia y otros indicadores clave.
3）Garantía y soporte: proporcionar garantía y soporte técnico para resolver problemas durante el uso.
4）Auditoría de fábrica: realizar auditorías de calidad internas y de terceros regularmente.
5.Método de entrega
Si tiene su propio transitario, podemos enviarlo a la Agencia de carga designada por usted, y si no, podemos elegir los métodos de entrega más convenientes, como dhl, fedex, transporte aéreo y marítimo.
6.Método de pago
Cartas de crédito, facturas de aceptación, facturas de pago, transferencias bancarias, remesas de Western union, moneygram, paypal, alipay, bancos.
