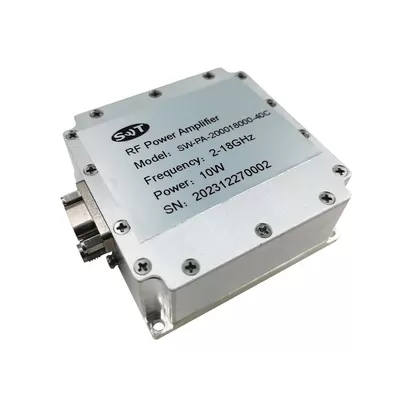

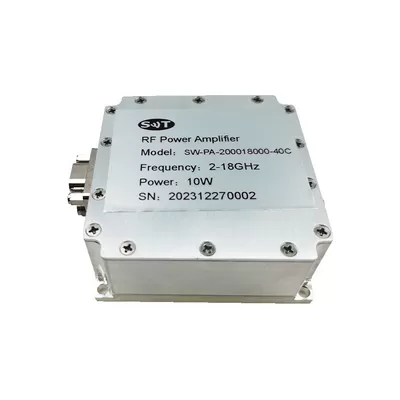

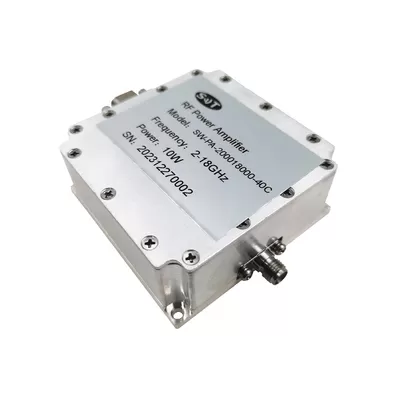

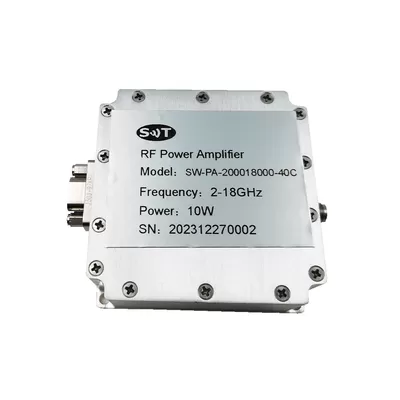

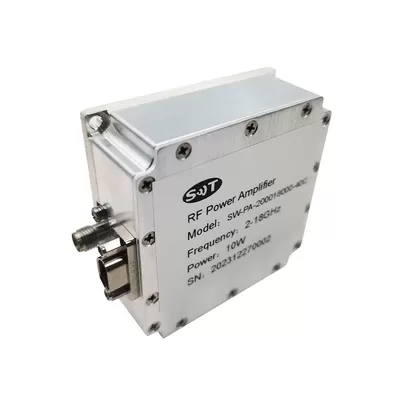

Amplificador De Potência Linear Do RF Do Módulo PSat 50 W Da Comunicação Da Faixa Ku De 2-18GHz Com Tecnologia De Ldmos
DDescrição
O Amplificador De Potência RF De Banda Ku De 2-18GHz é Projetado Para Amplificar Sinais Dentro Da Faixa De Frequência De 2GHz A 18GHz, Visando Especificamente A Banda Ku.
Faixa De Frequência:
Este Amplificador De Potência é Adequado Para Amplificar Sinais Em Toda A Faixa De Frequência De 2GHz A 18GHz, Caindo Dentro Da Banda Ku.
Principais Características:
Design De Banda Larga: Capaz De Amplificar Sinais Através De Um Amplo Espectro De Frequência De 2GHz A 18GHz, Tornando-o Versátil Para Aplicações De Banda Ku.
Saída De Alta Potência: Oferece Alta Potência De Saída Adequada Para Aplicações Que Exigem Forte Intensidade De Sinal.
Alta Eficiência: Alguns Modelos Exibem Alta Eficiência De Conversão De Energia, Reduzindo O Desperdício De Energia E A Geração De Calor.
Aplicações:
Comunicações Via Satélite: Usado Para Amplificação E Transmissão De Sinal Em Sistemas De Comunicação Via Satélite De Banda Ku.
Medições De RF: Aplicado Em Analisadores De Espectro E Outros Equipamentos De Medição De RF Para Amplificação E Processamento De Sinal.
Sistemas De Radar: Utilizados Para Processamento E Amplificação De Sinais Em Sistemas De Radar, Melhorando O Desempenho Do Radar.
Características Técnicas:
Alta Linearidade: Garante A Precisão E A Estabilidade Da Amplificação Do Sinal, Apropriada Para O Processamento Exigente Do Sinal Do RF.
Múltiplas Interfaces E Métodos De Controle: Suporta Várias Interfaces E Métodos De Controle Para Facilidade De Integração E Uso.
Alta Confiabilidade: Projetado Para Estabilidade E Confiabilidade, Adequado Para Operação A Longo Prazo E Ambientes De Alta Carga.
Casos De Utilização:
Estações Terrestres Satélites: Usado Para Amplificação E Processamento De Sinal Em Estações Terrestres Via Satélite.
Teste De RF: Aplicado Em Vários Equipamentos De Teste De RF E Configurações De Laboratório Para Amplificação E Teste De Sinal.
Equipamento De Comunicação: Apropriado Para Amplificação E Transmissão De Sinal Em Equipamentos De Comunicação De Banda Ku.
Em Resumo, O Amplificador De Potência RF De Banda Ku De 2-18GHz é Um Dispositivo Versátil Adequado Para Uma Ampla Gama De Aplicações RF De Banda Ku, Caracterizado Por Alta Potência De Saída, Eficiência E Confiabilidade. É Um Componente Essencial Em Muitos Sistemas De Comunicação, Radar E Medição.
Especificação
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Dois | Dezoito | GHz | |
| Entrada RF | 0 | DBm | ||
| Potência P-sat | Cinquenta | W | ||
| Ganho De Potência | Quarenta E Sete | DB | ||
| Planeza Do Ganho De Potência | ±3.5 | DB | ||
| Sinais Harmônicos | -10 | DBc | ||
| Entrada VSWR | Dois | Dois Ponto Cinco | ||
| Tensão De Funcionamento | Vinte E Oito | VDC | ||
| Correntes | A | |||
| Impedância In-Out | Cinquenta | Ω | ||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (L X P X A) | 350*300*90 | Mm |
| Conectores RF (entrada / Saída) | SMA-KF / SMA-KF | -- |
| Conector De Controlo | D-SUB: Controlo De Ligar/desligar; Os Parâmetros De Monitorização Incluem Potência De Saída, Temperatura | -- |
| Arrefecimento | Dissipador De Calor Externo Necessário | -- |
| Peso | ≤8 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temperatura Operacional. | -40 | +85 | °C |
| Temp De Armazenamento. | -40 | +85 | °C |
| Amplificador Safeguard Temp. | +90 | °C | |
| Protecções | Com Proteção Sobre Temperatura, Entrada Sobre Proteção De Energia, Proteção Sobre Tensão, Proteção Sobre Corrente | ||
INPUT/OUTPUT Painel& Nbsp; Conector | |||
| AMPLIFIER CONNECTOR TYPE: | —— | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| NUMBER | Tipo De Interface | DDescrição | |
| X1 | SMA- FK | RF IN | |
| X2 | SMA- FK | Saída RF | |
| X6 | D-SUB | DC & Amp; Interface De Controlo | |
| Definição Do Conector | ||
| AMPLIFIER CONNECTOR TYPE: | D-SUB | |
| TRIAD CABLE PART NUMBER: | —— | |
| NUMBER | Definição | DDescrição |
| Um | Empresa VDD | 28V |
| Dois | Empresa VDD | 28V |
| Três | GND | GND |
| Quatro | GND | GND |
| Cinco | Activar PA | TTL Hi = Ativar, TTL Lo = Desativar Ou Sem Conexão |
| Seis | Alarme | Alarme (TTL) |
| Sete | Monitorização Da Temperatura | Temperatura (Analógica) |
| Oito | NC | NC |
| Nove | NC | NC |
