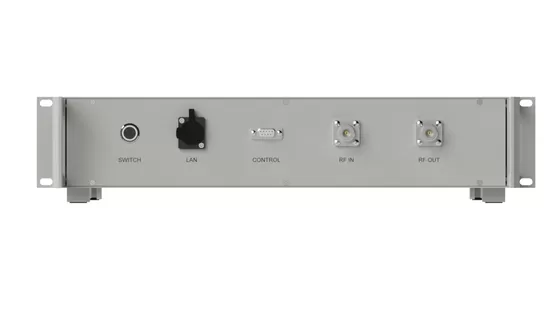

5-18GHz Ku Band Amplificador De Potência Psat CW 45W Amplificador De Potência De Banda Larga
Place of Origin：China
Brand Name：SWT
Model Number：SW-PA-500018000-40C
Price：
Product Description
Ku Banda Amplificador De Potência 5-18GHz Psat CW 45 W RF Amplificador De Potência
DDescrição
O Módulo é Projetado Para Aplicações Militares E Comerciais. As Mais Recentes Tecnologias De Dispositivos E Métodos De Design São Empregados Para Oferecer Alta Densidade De Potência, Eficiência E Linearidade Em Um Pacote Pequeno E Leve.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.
| ELECTRICAL SPECIFICATIONS@25℃ | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Faixa De Frequência | Cinco | Dezoito | GHz | |
| Pequeno Ganho De Sinal | Quarenta | DB | ||
| Controle De Ganho | DB | |||
| Planeza Do Ganho De Sinal Pequeno | ±2.5 | DB | ||
| Figura De Ruído | Dez | DB | ||
| Potência De Saída (Psat CW) | Quarenta E Cinco | Watt | ||
| IP3 | Cinquenta | DBm | ||
| Sinais Spurious | -60 | DBc | ||
| Harmonic | -15 | DBc | ||
| VSWR | 2:1 | Razão | ||
| Desperdícios De Energia | Razão | |||
| Tensão De Entrada | Duzentos E Vinte | Volt | ||
| Interface Homem-Computador | Tela De Toque LCD: Tensão, Corrente, Ganho | |||
| Interfac De Controlo De Programas | RS422 E Ethernet | |||
Nota:
1. Refrigeração Forçada Do Ar.
| RATAÇÕES AMBIENTAIS | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Potência Máxima De Entrada | +10 | DBm | ||
| Temperatura De Funcionamento | -20 | +50 | ℃ | |
| Temperatura Não Operacional | -40 | +85 | ℃ | |
| Humidade Relativa (sem Condensação) | Noventa E Cinco | % | ||
| Altitude (MIL-STD-810F) | Dez Mil | Trinta Mil | Pés | |
| Choque / Vibração (MIL-STD-810F) | Airbone | |||

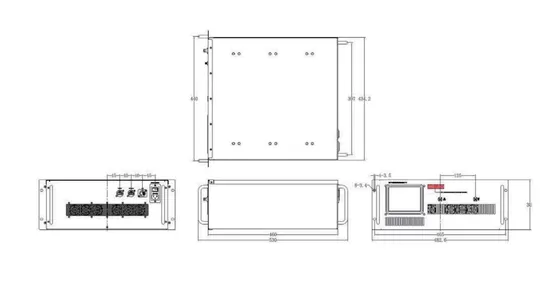

| ESPECIFICAÇÕES MECÂNICAS | |||
| PARÂMETRO | VALOR | LIMITES | UNIDADE |
| Dimensões | 2U | MÁXIMO | Milímetro |
| Peso | MÁXIMO | Grama | |
| Entrada De Conectores RF | SMA-F | ||
| Saída Dos Conectores RF | N-F | ||
| Conectores De Detecção Frente / Reversa | |||
| Impedância | Cinquenta | Ohms | |
Product Details
Name:
Amplificador De Potência RF De 5-18GHz
Operating Frequency:
5-18GHz
Psat Output Power:
45W
Gain:
40dB
Input Vswr:
2:1Ratio
Power Gain Flatness:
±2,5dB
Spurious Signals:
-60dBc
Harmonic Signals:
- 15dBc.
Operating Temp:
-20~50°c
Application:
Comunicações, Sistema De Radar
Transport Package:
Cartonagem
Specification:
2U
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
