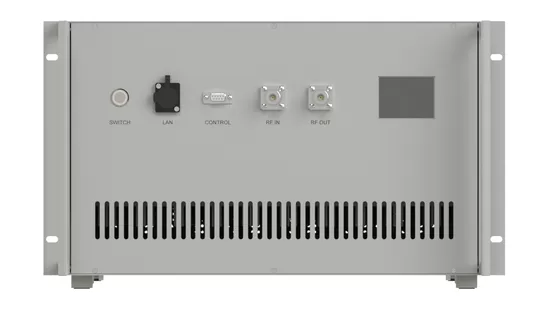

Ku Banda Amplificador De Potência 10.5-12.75 GHz Psat 500 W RF Amplificador De Potência
DDescrição
O Módulo é Projetado Para Aplicações Militares E Comerciais. As Mais Recentes Tecnologias De Dispositivos E Métodos De Design São Empregados Para Oferecer Alta Densidade De Potência, Eficiência E Linearidade Em Um Pacote Pequeno E Leve.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.
| ELECTRICAL SPECIFICATIONS@25℃ | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Faixa De Frequência | Dez Ponto Cinco | Doze Ponto Sete Cinco | GHz | |
| Ganho | Cinquenta E Cinco | DB | ||
| Ganhe Controle @Step Size 0.5dB | 0 | Trinta | DB | |
| Ganhar Planeza | ±2.5 | DB | ||
| Figura De Ruído | DB | |||
| Potência De Saída (Psat) | Quinhentos | Watt | ||
| Spurious | -60 | DBc | ||
| Harmonic | -15 | DBc | ||
| VSWR | 2:1 | Razão | ||
| Tensão De Entrada | 220VAC | |||
| Interface Homem-Computador | LCD: Tensão, Corrente, Ganho | |||
| Interfac De Controlo De Programas | RS422 E Ethernet | |||
Nota:
1. Refrigeração Forçada Do Ar.
2. Sobre A Proteção Da Temperatura: 80℃.
3. Proteção Sobre Temperatura; Proteção Contra Sobretensão; Proteção Sobre Corrente; Ligar A Proteção De Temporização.
4. A Saída RF Permite O Controle.
| RATAÇÕES AMBIENTAIS | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Potência Máxima De Entrada | +10 | DBm | ||
| Temperatura De Funcionamento | -20 | +50 | ℃ | |
| Temperatura Não Operacional | -40 | +85 | ℃ | |
| Humidade Relativa (sem Condensação) | Noventa | % | ||
| Altitude (MIL-STD-810F) | / | Pés | ||
| Choque / Vibração (MIL-STD-810F) | / | |||

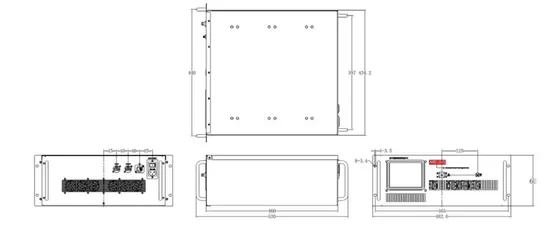

| ESPECIFICAÇÕES MECÂNICAS | |||
| PARÂMETRO | VALOR | LIMITES | UNIDADE |
| Dimensões | 6U | MÁXIMO | Milímetro |
| Peso | Trinta Mil | MÁXIMO | Grama |
| Entrada De Conectores RF | SMA-F | ||
| Saída Dos Conectores RF | WR75 | ||
| Conectores De Detecção Frente / Reversa | |||
| Impedância | Ohms | ||
