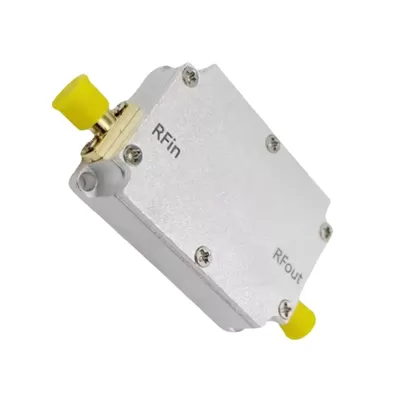

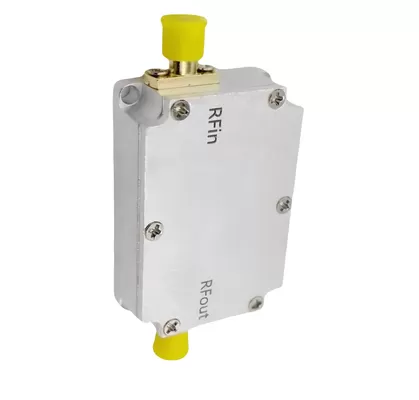

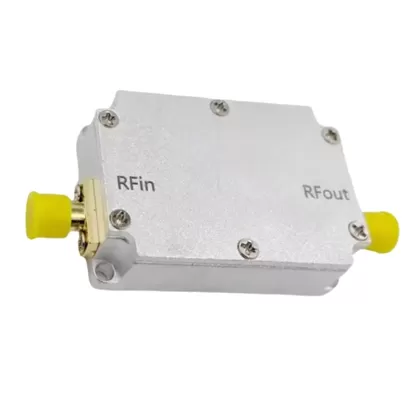

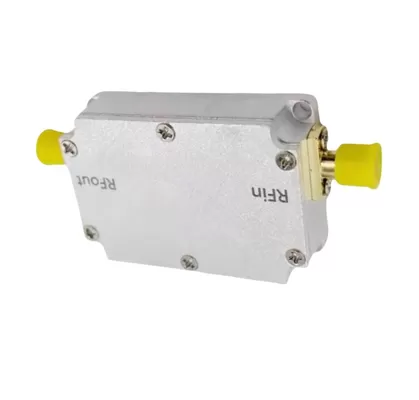

1 - 40GHz Ka Band Amplificador De Alta Potência P1dB 20 DBm RF Amplificador De Potência
Place of Origin：China
Brand Name：SWT
Model Number：SW-PA-100040000-25C
Price：
Product Description
Ka Banda Amplificador De Potência 1-40 GHz P1dB 20 DBm RF Amplificador De Potência
DDescrição
O Módulo é Projetado Para Aplicações Militares E Comerciais. As Mais Recentes Tecnologias De Dispositivos E Métodos De Design São Empregados Para Oferecer Alta Densidade De Potência, Eficiência E Linearidade Em Um Pacote Pequeno E Leve.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.
| ELECTRICAL SPECIFICATIONS@25℃ | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Faixa De Frequência | Um | Quarenta | GHz | |
| Pequeno Ganho De Sinal | Vinte E Cinco | DB | ||
| Planeza Do Ganho De Sinal Pequeno | ±3 | DB | ||
| Figura De Ruído | DB | |||
| Potência De Saída 1dBcompression | Vinte | DBm | ||
| Spurious | -60 | DBc | ||
| VSWR | Dois Ponto Cinco | Razão | ||
| Fonte De Alimentação CC | Doze | Volt | ||
| Corrente | Oitocentos | MA | ||
| RATAÇÕES AMBIENTAIS | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Potência Máxima De Entrada | +10 | DBm | ||
| Temperatura De Funcionamento | -20 | +60 | ℃ | |
| Temperatura Não Operacional | -40 | +85 | ℃ | |
| Humidade Relativa (sem Condensação) | Noventa E Cinco | % | ||
| Altitude (MIL-STD-810F) | Dez Mil | Trinta Mil | Pés | |
| Choque / Vibração (MIL-STD-810F) | Airbone | |||
| ESPECIFICAÇÕES MECÂNICAS | |||
| PARÂMETRO | VALOR | LIMITES | UNIDADE |
| Dimensões | 50*30*15 | MÁXIMO | Milímetro |
| Peso | Duzentos | MÁXIMO | Grama |
| Entrada De Conectores RF | 2,92 Mm-F | ||
| Saída Dos Conectores RF | 2,92 Mm-F | ||
| Impedância | Cinquenta | Ohms | |
Product Details
Name:
Amplificador De Potência RF De 1 - 40GHz
Operating Frequency:
1 - 40 GHz
Psat Output Power:
20dBm
Gain:
25dB
Input Vswr:
Dois Ponto Cinco
Power Gain Flatness:
±3dB
Spurious Signals:
-60dBc
Harmonic Signals:
- 15dBc.
Operating Temp:
-20~60°c
Application:
EMC Test,Communications, Radar System
Transport Package:
Cartonagem
Specification:
50*30*15mm
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
