18 - 40GHz Ka Band Amplifier Psat 27 DBm RF Signal Amplifier Para Comunicação Por Satélite, Sistema De Radar
Place of Origin：China
Brand Name：SWT
Model Number：SW-PA-1800040000-25C
Price：
Product Description
18 - 40 GHz Ka Band Amplifier Psat 27 DBm RF Signal Amplifier Para Comunicação Por Satélite, Sistemas De Radar
Descrição
Este Amplificador De Sinal RF Opera Dentro Da Faixa De Frequência Ka De 18 A 40 GHz. Ele é Projetado Para Amplificar Sinais De RF Efetivamente Dentro Desta Faixa De Frequência Específica. O Amplificador Possui Um Psat (potência De Saída Saturada) De 27 DBm, Indicando Sua Capacidade De Fornecer Saída De Alta Potência Sem Distorção Significativa.
As Principais Características Deste Amplificador Incluem:
Faixa De Frequência: Funciona Na Banda Ka, Cobrindo Frequências De 18 A 40 GHz.
Escrever 27 DBm: Oferece Um Psat De 27 DBm, Garantindo Uma Saída De Alta Potência Com Distorção Mínima.
Amplificação Do Sinal RF: Projetado Para Amplificar Sinais De RF Dentro Da Faixa De Frequência Ka-band Especificada.
AplicaçõesApropriado Para Várias Aplicações Que Exigem Amplificação Do Sinal De RF Na Banda Ka, Incluindo Comunicação Por Satélite, Sistemas De Radar E Pesquisa De Alta Frequência.
Design Compacto E Eficiente: Projetado Para Ser Compacto E Eficiente, Atendendo A Aplicações Limitadas De Espaço E Sensíveis à Energia.
Desempenho De Alta Frequência: Capaz De Lidar Eficazmente Com Sinais De Alta Frequência, Mantendo Baixa Perda E Alta Fidelidade Durante A Amplificação Do Sinal.
No Geral, Este Amplificador Ka-band De 18-40 GHz Com Psat 27 DBm é Um Amplificador De Sinal RF Especializado Projetado Para Aplicações Que Exigem Saída De Alta Potência E Amplificação De Sinal Precisa Dentro Da Faixa De Frequência Ka-band.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.
| ELECTRICAL SPECIFICATIONS@25℃ | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Faixa De Frequência | Dezoito | Quarenta | GHz | |
| Pequeno Ganho De Sinal | Vinte E Cinco | DB | ||
| Planeza Do Ganho De Sinal Pequeno | ±2.5 | DB | ||
| Figura De Ruído | DB | |||
| Potência De Saída (Psat) | Vinte E Sete | DBm | ||
| Spurious | -60 | DBc | ||
| Harmonias | -15 | DBc | ||
| VSWR | 2:1 | Razão | ||
| Fonte De Alimentação | +6 | Volt | ||
| Corrente | Dois Ponto Três | A | ||
| RATAÇÕES AMBIENTAIS | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Potência Máxima De Entrada | DBm | |||
| Temperatura De Funcionamento | -20 | +60 | ℃ | |
| Temperatura Não Operacional | -40 | +85 | ℃ | |
| Humidade Relativa (sem Condensação) | Noventa E Cinco | % | ||
| Altitude (MIL-STD-810F) | TBD | Pés | ||
| Choque / Vibração (MIL-STD-810F) | Airbone | |||
| ESPECIFICAÇÕES MECÂNICAS | |||
| PARÂMETRO | VALOR | LIMITES | UNIDADE |

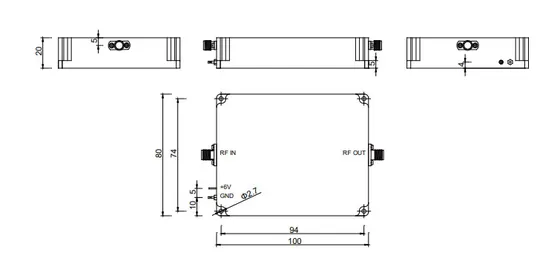

| Dimensões | 100*80*20 | MÁXIMO | Milímetro |
| Peso | Zero Ponto Dois | MÁXIMO | Kg |
| Entrada De Conectores RF | 2,92 Mm-F | ||
| Saída Dos Conectores RF | 2,92 Mm-F | ||
| Impedância | Cinquenta | Ohms | |
Product Details
Name:
Amplificador De Potência RF De 18 - 40GHz
Operating Frequency:
18 - 40 GHz
Psat Output Power:
27dBm
Gain:
25dB
Input Vswr:
2:1Ratio
Power Gain Flatness:
±2,5dB
Spurious Signals:
-60dBc
Harmonic Signals:
- 15dBc.
Operating Temp:
-20~60°c
Application:
EMC Test,Communications, Radar System
Transport Package:
Cartonagem
Specification:
100*80*20mm
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
