18 - 26GHz Ka Banda Amplificador De Potência Psat 46W Amplificador De Potência RF Linear Para Teste EMC
Place of Origin：China
Brand Name：SWT
Model Number：SW-PA-1800026000-40C
Price：
Product Description

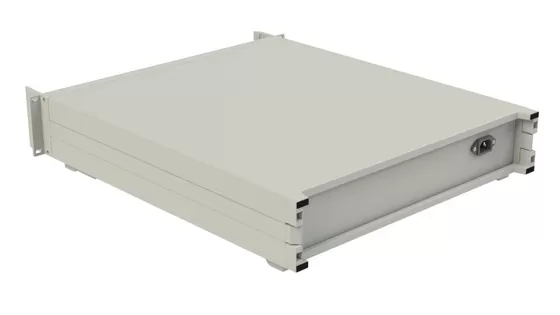

18 - 26GHz Ka Banda Amplificador De Potência Psat 46W Amplificador De Potência RF Linear Para Teste EMC
DDescrição
O Módulo é Projetado Para Aplicações Militares E Comerciais. As Mais Recentes Tecnologias De Dispositivos E Métodos De Design São Empregados Para Oferecer Alta Densidade De Potência, Eficiência E Linearidade Em Um Pacote Pequeno E Leve.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25℃, E Em Um Sistema De 50Ω.
| ELECTRICAL SPECIFICATIONS@25℃ | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Faixa De Frequência | Dezoito | Vinte E Seis | GHz | |
| Pequeno Ganho De Sinal | Quarenta | DB | ||
| Valor De Controlo Do Ganho | DB | |||
| Planeza Do Ganho De Sinal Pequeno | DB | |||
| Figura De Ruído | DB | |||
| Potência De Saída (Psat) | Quarenta E Seis | Watt | ||
| Spurious | DBc | |||
| Harmonic | DBc | |||
| VSWR | 2:1 | Razão | ||
| Tensão De Entrada | Duzentos E Vinte | Volt | ||
| Interface Homem-Computador | LCD: Tensão, Corrente, Ganho | |||
| Interfac De Controlo De Programas | RS422 E Ethernet | |||
Nota:
1. VSWR Proteção Contra Qualquer Incompatibilidade De Saída.
2. Refrigeração Forçada Do Ar.
| RATAÇÕES AMBIENTAIS | ||||
| PARÂMETRO | MIN | TÍPICO | MÁXIMO | UNIDADE |
| Potência Máxima De Entrada | +20 | DBm | ||
| Temperatura De Funcionamento | -20 | +60 | ℃ | |
| Temperatura Não Operacional | -40 | +85 | ℃ | |
| Humidade Relativa (sem Condensação) | Noventa | % | ||
| Altitude (MIL-STD-810F) | TBD | Pés | ||
| Choque / Vibração (MIL-STD-810F) | TBD | |||

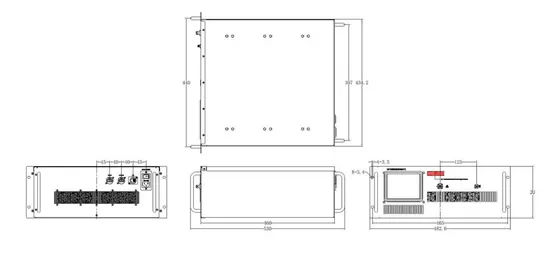

| ESPECIFICAÇÕES MECÂNICAS | |||
| PARÂMETRO | VALOR | LIMITES | UNIDADE |
| Dimensões | 2U | MÁXIMO | Milímetro |
| Peso | Quinze Mil | MÁXIMO | Grama |
| Entrada De Conectores RF | WR42 | ||
| Saída Dos Conectores RF | WR42 | ||
| Conectores De Detecção Frente / Reversa | |||
| Impedância | Ohms | ||
Product Details
Name:
Amplificador De Potência RF De 18 - 26GHz
Operating Frequency:
18 - 26GHz
Psat Output Power:
46W
Gain:
40dB
Input Vswr:
2:1Ratio
Power Gain Flatness:
Spurious Signals:
-60dBc
Harmonic Signals:
- 15dBc.
Operating Temp:
-20~60°c
Application:
Ensaio EMC
Transport Package:
Cartonagem
Specification:
2U
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
