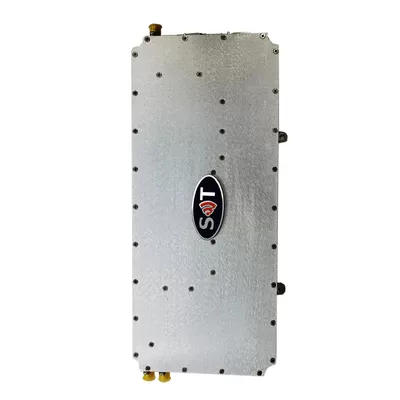

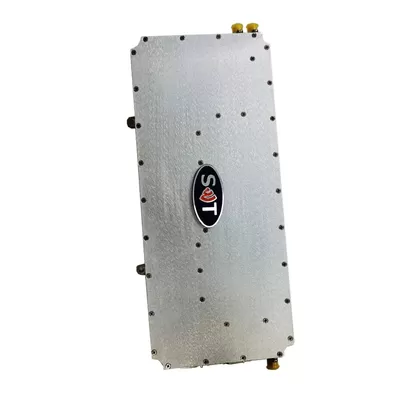

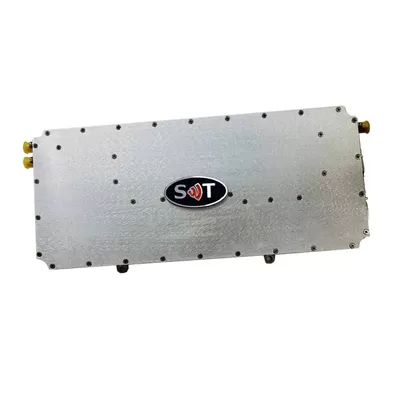

Amplificador De Potência Psat 40 DBm RF VHF Do Módulo De Comunicação 136-174MHz Para A Telecomunicações Sem Fio
DDescrição
O Amplificador De Potência VHF RF De 136-174 MHz 40 DBm é Um Dispositivo Especializado Projetado Para Amplificar Sinais De Radiofrequência (RF) Dentro Da Faixa De Frequência VHF, Especificamente De 136 Megahertz (MHz) A 174 MHz. Possui Uma Potência De Saída De 40 DBm.
Faixa De Frequência: Este Amplificador De Potência é Adaptado Para A Banda De Frequência VHF, Cobrindo Frequências De 136 MHz A 174 MHz. A Banda VHF Encontra Uso Extensivo Em Comunicações Sem Fio, Radiodifusão, Aviação, Segurança Pública E Outros Domínios.
Potência De Saída: O Amplificador Fornece Uma Potência De Saída De 40 DBm, Equivalente A 10 Watts De Potência. Esta Saída De Alta Potência O Torna Adequado Para Aplicações Que Exigem Transmissão De Sinal Robusta.
Aplicações: O Amplificador De Potência VHF RF De 136-174 MHz 40 DBm é Amplamente Utilizado Em Comunicações De Aviação, Comunicações Por Satélite, Sistemas De Comunicação De Segurança Pública, Radiodifusão, Transmissão De TV E Muito Mais. Desempenha Um Papel Crucial Na Amplificação E Transmissão De Sinais Nestes Domínios.
Requisitos EspecíficosDevido à Sua Faixa De Frequência Específica E Saída De Alta Potência, Este Amplificador De Potência é Particularmente Adequado Para Aplicações Que Envolvem Amplificação De Sinal Dentro Da Faixa De Frequência VHF.
Estabilidade E Fiabilidade: Estes Amplificadores De Potência São Tipicamente Projetados Para Estabilidade E Confiabilidade, Garantindo Operação A Longo Prazo Em Várias Condições Ambientais, Mantendo O Desempenho Consistente. Isso é Essencial Para Garantir A Qualidade Do Sinal E A Estabilidade Do Sistema.
Em Resumo, O Amplificador De Potência VHF RF De 136-174 MHz 40 DBm Foi Projetado Especificamente Para Amplificar Sinais Dentro Da Faixa De Frequência VHF. Com Sua Saída De Alta Potência E Desempenho Estável, Serve Uma Ampla Gama De Aplicações VHF RF Efetivamente.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Cento E Trinta E Seis | Cento E Cinquenta E Cinco | Cento E Setenta E Quatro | MHz |
| Entrada RF | -10 | DBm | ||
| Potência De Psat | Quarenta | DBm | ||
| Ganho | Cinquenta | DB | ||
| Planeza Do Ganho De Potência | Dois | DB | ||
| Entrada VSWR | Um Ponto Três | |||
| Tensão De Funcionamento | Doze | VDC | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -20 | DBc | ||
| Corrente | Quatro | A | ||
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (comprimento X Largura X Altura) | 150*90*25 | Mm |
| Conectores RF (entrada / Saída) | SMA- KFD/ SMA- KFD | -- |
| Conector DC / Controle | DB9 | -- |
| Arrefecimento | Condução Da Placa De Base - Dissipador De Calor Opcional Disponível | -- |
| Montagem | 3- 4 Furo Thru | -- |
| Peso | ≤1.2 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | -40 | +65 | °C |
| Intervalo De Humidade | 0-100 | % | |
| Temperatura De Desligamento Da Placa De Base PA | + 85 | °C | |
| INPUT/OUTPUT PINS | |||
| AMPLIFIER CONNECTOR TYPE: | DB9 | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| PIN NUMBER | LABEL | DDescrição | |
| Um | Amplificador Activar | TTL Hi = Ativar, TTL Lo = Desativar Ou Sem Conexão | |
| Dois | GND | GND | |
| Três | FWD | Detecção De Potência Dianteira (TTL Hi= Normal& Nbsp;, TTL Lo = FAult& Nbsp;) | |
| Quatro | REV | Detecção Reversa Do Poder (TTL Hi=& Nbsp;Normal& Nbsp;, TTL Lo = FAult& Nbsp;) | |
| 5-9 | NC | NC | |
