Figura De Baixo Ruído Do Módulo De Comunicação Ultra-wideband, Amplificador De Potência Alta Do RF Da Linearidade 500-2700MHz
Place of Origin：China
Brand Name：SWT
Model Number：SW-PA-05002700-50C
Price：$3580/unidades
Product Description
Figura De Baixo Ruído Do Módulo De Comunicação Ultra-wideband, Amplificador De Potência De Alta Linearidade 500-2700MHz 50dB RF
Descrição
O Módulo De Banda Ultralarga De 500-2700MHz Cobre Uma Faixa De Frequência De 500MHz A 2700MHz, Tornando-o Versátil Para Vários Sistemas De Comunicação E Radar.
Faixa De FrequênciaAbrange 500MHz A 2700MHz, Adequado Para Uma Ampla Gama De Aplicações De Comunicação E Radar.
Potência De Saída: Tipicamente Oferece Saída De Potência Ajustável Para Atender Diferentes Requisitos.
Largura De Banda: Possui Uma Grande Largura De Banda, Suportando Necessidades Complexas De Processamento E Transmissão De Sinal.
ModulaçãoSuporta Vários Tipos De Modulação Como AM, FM, PM, Adaptando-se A Diferentes Requisitos De Processamento De Sinal.
Flexibilidade: Pode Ser Controlado E Ajustado Através De Interfaces De Software Ou Hardware, Permitindo Integração E Gerenciamento Flexíveis Do Sistema.
Aplicações: Adequado Para Sistemas De Radar, Estações Base De Comunicação, Monitoramento De Espectro De Rádio, Etc., Atendendo às Demandas De Processamento E Transmissão De Sinal Complexos.
Características: Pode Incluir Figura De Baixo Ruído, Linearidade Alta, Desempenho Estável, Garantindo Excelente Operação Sob Várias Condições.
Este Módulo De Banda Ultralarga é Um Componente Crucial Em Sistemas De Comunicação E Radar, Fornecendo Recursos De Processamento E Transmissão De Sinal De Alto Desempenho Para Uma Ampla Gama De Aplicações Complexas.

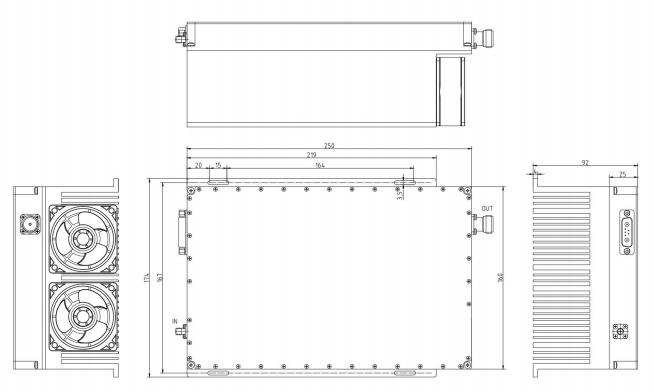

Esboço Dimensional Desenho
Especificação
Desempenho Típico Em +28V DC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Quinhentos | Dois Mil E Setecentos | MHz | |
| Entrada RF | 0 | DBm | ||
| Potência P-sat | Cinquenta | DBm | ||
| Ganho De Potência | Cinquenta | DB | ||
| Planeza Do Ganho De Potência | ±2 | ±2.5 | DB | |
| Impedância In-Out | Cinquenta | Oh, Oh | ||
| Sinais Spurious | -50 | DBc | ||
| Sinais Harmônicos | -15 | -10 | DBc | |
| Tensão De Funcionamento | Vinte E Oito | Trinta E Seis | V DC | |
| Correntes | Quinze | A | ||
| Entrada VSWR | Dois | |||
| MECÂNICA | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (comprimento X Largura X Altura) | 250* 160* 25 | Mm |
| Conectores RF (entrada / Saída) | SMA KFD/ N- Type Women | -- |
| Conector DC / Controle | D-SUB 7W2 | -- |
| Arrefecimento | Dissipação De Calor Refrigerada A Ar, Tamanho A Ser Determinado | -- |
| Montagem | 3- 6 Furo Thru | -- |
| Peso | ≤4 | Kg |
| AMBIENTAL& Nbsp;/ Protecções | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | -25 | +55 | °C |
| Intervalo De Humidade | 0-90 | % | |
| Temperatura De Desligamento Da Placa De Base PA | + 80 | °C | |
| INPUT/PRODUTOS& Nbsp;PINS | |||
| AMPLIFIER& Nbsp; CCONECTOR TYPE: | DB9 | ||
| TRIAD& Nbsp; CABLE& Nbsp; PART& Eu Não Sei. NUmber: | —— | ||
| PIN& Eu Não Sei. NUMBER | LABEL | DDescrição | |
| 1-2 | -VDC | +28V | |
| Três | GND | Solo | |
| Quatro | Monitor Temporário | Tensão De Referência: 750mV @ 25°C, Escala: 10mV/°C | |
| Cinco | Amplificador Activar | TTL Lo Ou Nenhuma Conexão = Desativar, TTL Hi = Ativar | |
| 6-7 | GND | Solo | |
Product Details
Name:
Amplificador De Potência RF De 500-2700MHz
Operating Frequency:
500-2700MHz
Psat Output Power:
100W
Gain:
50dB
Input Vswr:
Dois
Power Gain Flatness:
±2dB
Spurious Signals:
- 50dBc.
Harmonic Signals:
- 15dBc.
Operating Temp:
-25~55°c
Application:
Communication,EMC Test,Electronic Warfare
Transport Package:
Cartonagem
Specification:
250 * 160 * 25mm
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
