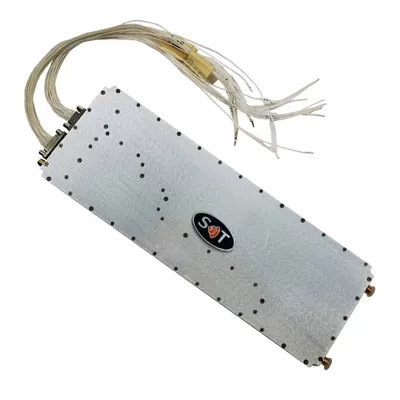

Projeto Robusto Personalizado 900-928 MHz PSat 43 DBm UHF Amplificador De Potência Para Telecomunicações
DDescrição
Este Amplificador De Potência UHF Opera Dentro Da Faixa De Frequência De 900-928 MHz, Fornecendo Uma Potência De Saída Saturada (PSat) De 43 DBm. Aqui Está Uma Introdução Detalhada:
Faixa De Frequência:& Nbsp; 900-928 MHz
Potência De Saída Saturada:& Nbsp; 43 DBm (aproximadamente 20 W)
Eficiência Elevada:& Nbsp; Concebido Para Garantir A Máxima Eficiência De Conversão De Potência.
Linearidade:& Nbsp; Mantém Alta Linearidade Para Amplificação De Sinal Livre De Distorção.
Design Robusto:& Nbsp; Construído Para Suportar Condições Ambientais Adversas, Adequado Para Aplicações Internas E Externas.
Mecanismo De Arrefecimento:& Nbsp; Equipado Com Um Sistema De Refrigeração Eficiente Para Garantir Um Desempenho Estável Durante Longos Períodos.
Tamanho Compacto:& Nbsp; Projetado Para Fácil Integração Em Vários Sistemas Devido Ao Seu Formato Compacto.
Telecomunicações:& Nbsp; Ideal Para Impulsionar Sinais Em Sistemas De Comunicação Sem Fio.
Radiodifusão:& Nbsp; Adequado Para Aplicações De Radiodifusão E Televisão.
Militares:& Nbsp; Pode Ser Usado Em Dispositivos De Comunicação Militar E Equipamento De Bloqueio.
Comercial:& Nbsp; Útil Em Aplicações Comerciais Que Exigem Amplificação UHF Confiável.
Industrial:& Nbsp; Aplicável Em Sistemas Industriais De RF Para Monitoramento E Controle De Processo.
Potência De Entrada:& Nbsp; Tipicamente Projetado Para Aceitar Níveis De Potência De Entrada Padrão Compatíveis Com A Maioria Dos Sistemas De RF.
Ganho:& Nbsp; Alto Ganho Para Amplificar Sinais De Baixo Nível Efetivamente.
Impedância:& Nbsp; Impedância Padrão De Entrada/saída De 50 Ohm Para Compatibilidade Com Outros Componentes RF.
Figura De Ruído:& Nbsp; Figura De Baixo Ruído Para Minimizar A Degradação Do Sinal.
VSWR (Relação De Onda Em Pé De Tensão):& Nbsp; Otimizado Para Reflexão Mínima Do Sinal E Transferência Máxima De Potência.
Fonte De Alimentação:& Nbsp; Normalmente Requer Uma Fonte De Alimentação CC Com Classificações Específicas De Tensão E Corrente.
O Amplificador De Potência UHF De 900-928 MHz PSat 43 DBm é Um Componente Versátil De Alto Desempenho Projetado Para Uma Ampla Gama De Necessidades De Amplificação RF. Sua Construção Robusta, Alta Eficiência E Confiabilidade O Tornam Um Elemento Essencial Em Vários Sistemas De Comunicação E Transmissão, Garantindo Maior Força E Qualidade Do Sinal Em Toda Sua Largura De Banda Operacional.
Especificação
Especificações Sujeitas A Alterações Sem Aviso Prévio. Desempenho Típico Em +28VDC +25oC, E Em Um Sistema De 50Ω.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Frequência De Funcionamento | Novecentos | Novecentos E Catorze | Novecentos E Vinte E Oito | MHz |
| Entrada RF | -2 | DBm | ||
| Potência De Psat | Quarenta E Três | DBm | ||
| Ganho | Quarenta E Cinco | DB | ||
| Planeza Do Ganho De Potência | Três | DB | ||
| Entrada VSWR | Um Ponto Cinco | |||
| Tensão De Funcionamento | Vinte E Oito | VDC | ||
| Sinais Spurious | -60 | DBc | ||
| Sinais Harmônicos | -20 | DBc | ||
| Tempo De Troca | Um | Dois | Nós | |
| MECHANICAL | ||
| PARÂMETRO | VREGIÃO | UNIT |
| Dimensões (comprimento X Largura X Altura) | 240x180 X 30 | Mm |
| Conectores RF (entrada / Saída) | SMA- KFD/ SMA- KFD | -- |
| Conector DC | J30J-21 | -- |
| Conector De Controlo | J30J-15 | |
| Arrefecimento | Condução Da Placa De Base - Dissipador De Calor Opcional Disponível | -- |
| Montagem | 3- 8 Furo Thru | -- |
| Peso | ≤3 | Kg |
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Temp De Funcionamento (Temp De Habitação) | -40 | +55 | °C |
| Intervalo De Humidade | 0-100 | % | |
| Entrada Máxima De RF | +5 | DBm | |
| Temperatura De Desligamento Da Placa De Base PA | + 85 | °C | |
| INPUT/OUTPUT PINS | |||
| AMPLIFIER CONNECTOR TYPE: | J30J-15 | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| PIN NUMBER | LABEL | DDescrição | |
| Um | Lógica TTL | Amplificador Ativar (5V) / Desativar (0V) | |
| Dois | Terra Lógica TTL | N/A | |
| Três | Monitorização Da Potência Dianteira | Tensão Analógica Em Relação à Potência Dianteira 0 V A 3,3 V | |
| Quatro | Monitorização Da Potência Reflectida | Tensão Analógica Em Relação à Potência Inversa 0V A 3,3 V | |
| Cinco | Monitorização Da Temperatura | 0～+3,3 V | |
| Seis | Alarme De Temperatura | No Caso De A Temperatura Exceder 100 C Desligamento Amplificador De Potência E Também Gerar Alarme (3,3 V Neste Pino) Caso Contrário, Este Pino Deve Permanecer Baixo (0 V) | |
| Sete | Monitorização Actual | 0～3,3 V Correspondente à Corrente Consumida | |
| Oito | Alarme VSWR | No Caso De VSWR Alto (potência Refletida & Gt; 40 DBm) Desligar Amplificador De Potência. Também Gere Alarme Neste Pino (3,3 V), Caso Contrário, Este Pino Deve Permanecer Baixo (0 V) | |
| 9-15 | NC | ||
| DC PINS | |||
| AMPLIFIER CONNECTOR TYPE: | J30J-21 | ||
| TRIAD CABLE PART NUMBER: | —— | ||
| PIN NUMBER | LABEL | DDescrição | |
| 1-10 | -VDC | +28V | |
| 11-21 | GND | Solo | |
