O Amplificador De Potência De 1420-1530MHz 10W RF Para A Cadeia De Dados Militar Assegura A Transmissão De Vídeo Eficiente
Place of Origin：China
Brand Name：SWT
Model Number：SW-DL-14201530-40C
Price：
Product Description

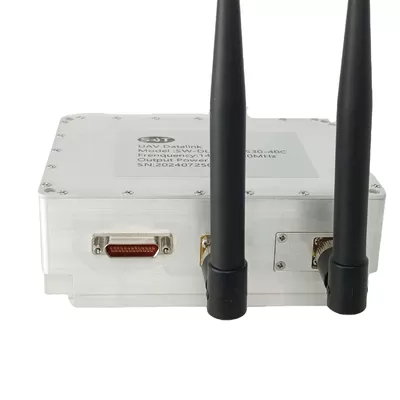

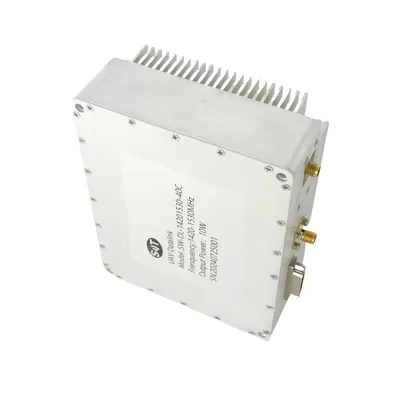

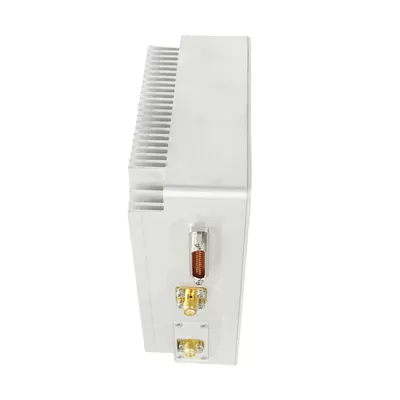

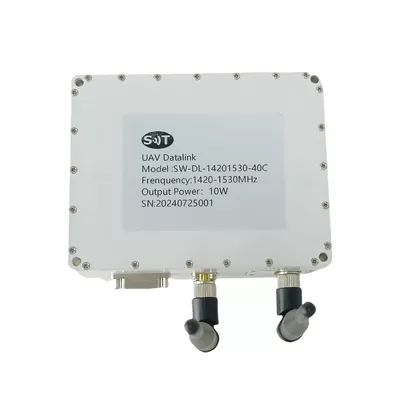

O Amplificador De Potência De 1420-1530MHz 10W RF Para A Cadeia De Dados Militar Assegura A Transmissão De Vídeo Eficiente

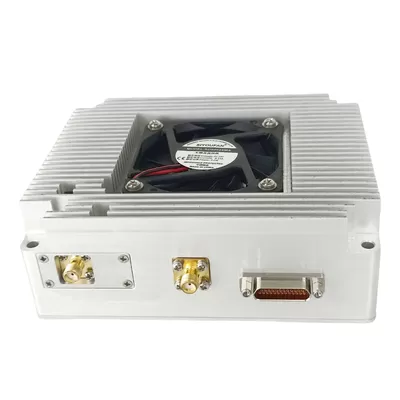

O SW-DL-14201530-40C é Um Amplificador De Potência De Ligação De Dados 10W Projetado Para Aplicações Militares E Comerciais. Suporta Uma Faixa De Frequência De 1420 A 1530 MHz E Oferece Métodos De Modulação Como CoFDM (QPSK, QAM16, QAM64 TDD). Este Amplificador Fornece Uma Taxa De Transmissão Sem Fio Máxima De 25 Mbps E Suporta Configurações De Rede Ponto A Ponto, Ponto A Multiponto E Estrela. Ele Mede 128 X 100 X 46 Mm, Usa Resfriamento De Ar Forçado E Inclui Proteção Contra Sobretemperatura.
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Faixa De Frequência De Trabalho | Mil Quatrocentos E Vinte | Mil Quinhentos E Trinta | MHz | |
| Largura De Banda Do Canal | 1.4/3/5/10/20 | MHz | ||
| Método De Modulação | CoFDM (QPSK/QAM16/QAM64) TDD | -- | ||
| Potência De Saída | Quarenta | DBm | ||
| Velocidade Da Plataforma | 700 Km/h | |||
| Intervalo | Até 200 Km (Los) Depende Do Ganho Da Antena Da Estação De Recepção. Plataforma Coordenadas GPS Necessárias Para Alinhamento E Apontamento Da Antena | |||
| Modo De Rede | Rede Estelar Ponto A Ponto, Ponto A Multiponto | -- | ||
| Interface De Dados | 1 Porta De Rede + 1 Porta Serial | -- | ||
| Taxa De Transmissão Sem Fios | Máximo 25Mbps, Compartilhado Por Todos Os Nós Em Transmissão Bidirecional | Facultativo | ||
| Interface Da Antena | 2 Conectores SMA | -- | ||
| Tensão De Funcionamento | Vinte E Quatro | V DC | ||
| Correntes | Um Ponto Quatro | A | ||
| RF / ELECTRICAL | ||||
| PARÂMETRO | MIN | TIPO. | MÁXIMO | UNIDADE |
| Faixa De Frequência De Trabalho | Mil Quatrocentos E Vinte | Mil Quinhentos E Trinta | MHz | |
| Largura De Banda Do Canal | 1.4/3/5/10/20 | MHz | ||
| Método De Modulação | CoFDM (QPSK/QAM16/QAM64) TDD | -- | ||
| Potência De Saída | Quarenta | DBm | ||
| Velocidade Da Plataforma | 700 Km/h | |||
| Intervalo | Até 200 Km (Los) Depende Do Ganho Da Antena Da Estação De Recepção. Plataforma Coordenadas GPS Necessárias Para Alinhamento E Apontamento Da Antena | |||
| Modo De Rede | Rede Estelar Ponto A Ponto, Ponto A Multiponto | -- | ||
| Interface De Dados | 1 Porta De Rede + 1 Porta Serial | -- | ||
| Taxa De Transmissão Sem Fios | Máximo 25Mbps, Compartilhado Por Todos Os Nós Em Transmissão Bidirecional | Facultativo | ||
| Interface Da Antena | 2 Conectores SMA | -- | ||
| Tensão De Funcionamento | Vinte E Quatro | V DC | ||
| Correntes | Um Ponto Quatro | A | ||
| ENVIRONMENTAL / PProteger | |||
| PARÂMETRO | MIN | MAX | UNIT |
| Funcionamento Temp. | -40 | +70 | °C |
| Temp De Armazenamento. | -40 | +80 | °C |
| Amplificador Safeguard Temp. | +90 | °C | |
| Protecções | Com Proteção Contra Sobretemperatura | ||
| INPUT/OUTPUT Painel& Nbsp; Conector | |||
| AMPLIFIER CONNECTOR TYPE: | -- | ||
| TRIAD CABLE PART NUMBER: | -- | ||
| NUMBER | Tipo De Interface | DDescrição | |
| X1 | SMA- FK | RF IN | |
| X2 | SMA- FK | Saída RF | |
| X3 | Fonte De Alimentação | +24V Fonte De Alimentação & Amp; Interface Ethernet & Amp; UART | |
Product Details
Name:
1420-1530MHz UAV Datalink RF Amplificador De Potência
Operating Frequency:
1420-1530MHz
Psat Output Power:
10W
Gain:
40dB
Input Vswr:
Power Gain Flatness:
Spurious Signals:
-60dBc
Harmonic Signals:
- 15dBc.
Operating Temp:
-40~70°c
Application:
UAV
Transport Package:
Cartonagem
Specification:
Payment & Shipping Terms
Minimum Order Quantity
1/pcs
Packaging Details
Standard Packing
Delivery Time
5-8 work days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability
100pcs per month
