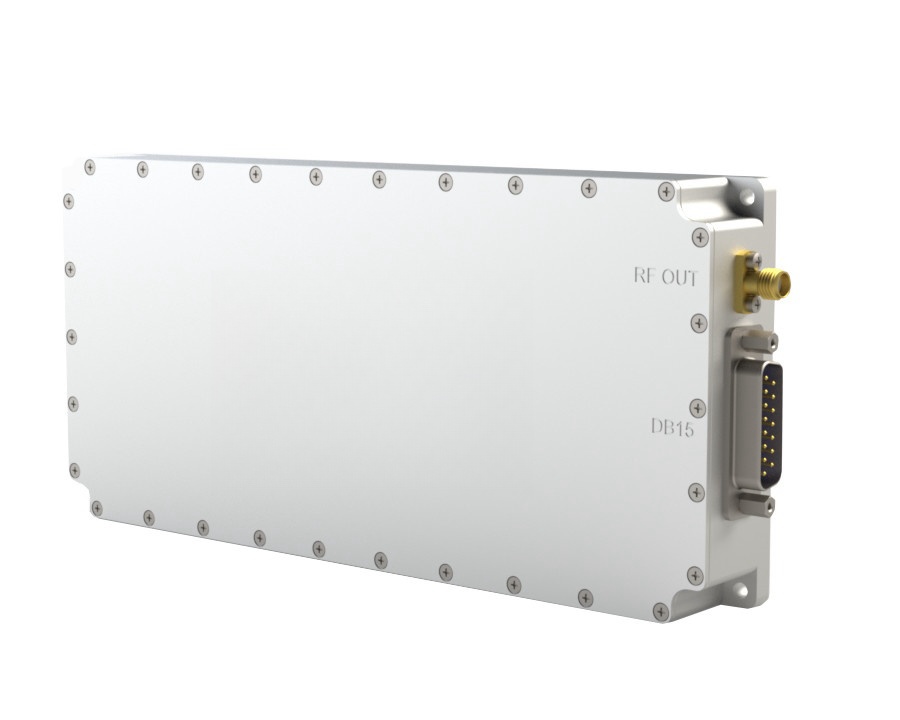

UAV Jammer Power Amplifier 1176-1227 MHZ Psat 47 dBm RF Power Amplifier
Description
The module is designed for both military and commercial applications. The latest device technologies and design methods are employed to offer high power density, efficiency, and linearity in a small, lightweight package.
Specification
Specifications subject to change without notice. Typical performance at +28VDC +25oC, and in a 50Ω system.
| RF / ELECTRICAL | ||||
| PARAMETER | MIN | TYP. | MAX | UNIT |
| Operating Frequency | 1176 | 1227 | MHz | |
| Output Power Psat | 47 | dBm | ||
| Power Gain Flatness | ±1 | dB | ||
| Gain·Adjust·Range | 32 | dB | ||
| Gain·Adjust·Step | 2 | dB | ||
| Operating Voltage | 28 | VDC | ||
| MECHANICAL | ||
| PARAMETER | VALUE | UNIT |
| Dimensions (L x W x H) | 170*90*25 | mm |
| RF Connectors (Output) | SMA-KFD | -- |
| DC Connector | DB15 | -- |
| Cooling | Baseplate Conduction - Optional Heatsink Available | -- |
| Mounting | 3-4 Thru Hole | -- |
| Weight | ≤1.5 | kg |
| ENVIRONMENTAL / PROTECTIONS | |||||||
| PARAMETER | MIN | MAX | UNIT | ||||
| Operating Temp. (Housing Temp.) | -40 | +55 | °C | ||||
| Humidity Range | 0-100 | % | |||||
| PA Baseplate Shutoff Temperature | + 85 | °C | |||||
| INPUT/OUTPUT PINS | |||||||
| AMPLIFIER CONNECTOR TYPE: | DB15 | ||||||
| TRIAD CABLE PART NUMBER: | —— | ||||||
| PIN NUMBER | LABEL | DESCRIPTION | |||||
| 1 | Amp Enable | TTL Hi= Enable, TTL Lo = Disable or No Connection | |||||
| 2 | GND | GND | |||||
| 3 | Forward power monitoring | Analog voltage relative to forward power 0 V to 3.3 V | |||||
| 4 | Reflected power monitoring | Analog voltage relative to reverse power 0V to 3.3 V | |||||
| 5 | Temp Monitoring | Analog voltage relative Temperature to power 0V to 3.3 V | |||||
| 6 | Temperature Alarm | Temperature Power Detection(TTL Hi= Normal , TTL Lo = Fault ) | |||||
| 7 | Current Monitoring | Analog voltage relative Monitoring to power 0V to 3.3 V | |||||
| 8 | REV Alarm | Reverse Power Detection(TTL Hi= Normal , TTL Lo = Fault ) | |||||
| 9 | PIN | Gain·Adjust·Range V1 | |||||
| 10 | PIN | Gain·Adjust·Range V2 | |||||
| 11 | PIN | Gain·Adjust·Range V3 | |||||
| 12 | PIN | Gain·Adjust·Range V4 | |||||
| 13 | PIN | Gain·Adjust·Range V5 | |||||
| 14-15 | VDC | +28V | |||||
Nanjing Shinewave Technology Co., Ltd..é criada no ano de 2008,e S uma empresa especializada na pesquisa e desenvolvimento, produção e vendas de RF microondas ativo, componentes passivos e subsistemas. Com base na equipe de pesquisa acadêmica da Universidade de Nanjing de Aeronáutica e Astronáutica, nossa empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com talentos de doutor e mestrado, e constantemente atrai talentos proeminentes na indústria e estudantes proeminentes de universidades famosas para expandir a equipe.
Nossa empresa tem cerca de 20 patentes de invenção autorizadas na antena reconfigurável ativa, passiva do comutador de fase do dispositivo, etc. Os campos de aplicação estão relacionados a contramedidas eletrônicas de radar, aeroespacial, navegação e outros campos militares. Ao mesmo tempo, também é amplamente utilizado em comunicação de microondas, comunicação móvel e outros produtos do mercado civil, cobrindo componentes e antenas de dispositivos de microondas RF, entre os quais, produtos ativos incluem amplificador de potência de microondas de estado sólido de alta potência, módulo transceptor de amplificador de baixo ruído, conversor de frequência para cima e para baixo, fonte de frequência, etc. Os produtos passivos incluem filtro de microondas, divisor de potência duplexador, acoplador, sintetizador de potência, etc. Os produtos de antena são baseados principalmente em várias antenas de chifre de alto ganho, que cobre VHF, UHF, L-banda, S-banda, C-banda, X-banda, Ku banda e assim por diante.
Nossa empresa está localizada na bela capital antiga de seis dinastias, em Nanjing Yuhuatai District Big Data Industrial Base. Para atender às necessidades especiais dos clientes e requisitos de índice mais elevados, além dos produtos padrão, também fornecemos aos clientes métodos de desenvolvimento de produtos personalizados, dedicados a fornecer aos clientes produtos e serviços rápidos e de alta qualidade.
1.As nossas vantagens
Contando com a equipe de pesquisa acadêmica de universidades famosas, a empresa estabeleceu uma equipe inovadora de pesquisa e desenvolvimento com doutorado e mestrado' s talentos de graduação, e continua a absorver excelentes talentos na indústria e estudantes proeminentes de universidades famosas para fortalecer a equipe. A empresa possui cerca de vinte patentes de invenção autorizadas em dispositivos de microondas, circuitos e antenas. O campo de aplicação envolve radar, contramedidas eletrônicas, aeroespacial e aviação.
2.Sobre a Personalização
Nós podemos personalizar de acordo com o cliente' s requisitos, basta dizer-nos a frequência, ganho, poder.
3.Sobre o Tempo de Entrega
Os produtos personalizados são normalmente 4-6 semanas, se em estoque 1-2 semanas podem ser enviados.
4.Como a qualidade é garantida
1）Controle de qualidade: Testando rigorosamente matérias-primas e o processo de produção para atender aos padrões.
2）Testes de desempenho: realização de testes ambientais e de funcionalidade para verificar a saída de potência e outras métricas-chave.
3）Garantia e suporte: Fornecer um período de garantia e suporte técnico para resolver problemas durante o uso.
4）Auditorias de fábrica: Realizando regularmente auditorias de qualidade internas e de terceiros.
5.Método de entrega
Se você tem seu próprio remetente de frete, nós podemos enviar para o seu remetente de frete designado, se não, nós podemos escolher a maneira mais conveniente de entrega, tais como DHL, Fedex, frete aéreo, frete marítimo.
6.Método de pagamento
L/C, D/A, D/P, T/T, Western union, Moneygram, Paypal, Alipay, Banco.
